8255接口实验

一、

实验目的：

1.学习利用并行接口芯片 8255 构成并行接口电路的基本方法

2.熟悉掌握并行接口芯片 8255 的基本性能、硬件连接和初始化编程方法

二、实验器材

Masm软件，实验箱

三、实验内容：

编写一个基本输入输出程序，使 8255的 A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求：数据灯的显示随开关动态改变。

四、实验原理

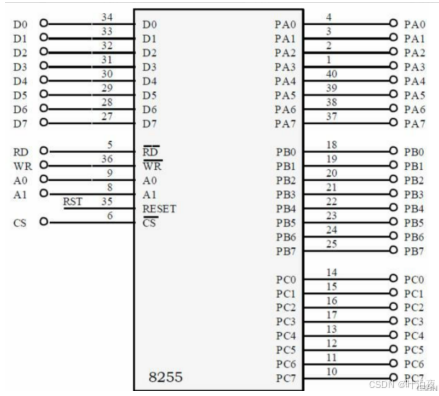

并行接口单元由一片8255组成，其复位信号已连接到系统复位上，如图所示。

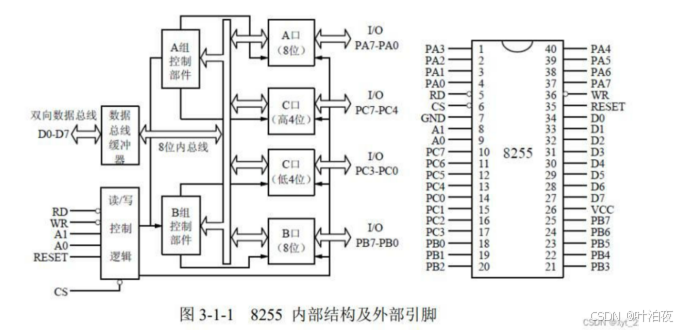

1、8255 内部结构分为 3 个部分：与CPU连接部分、与外设连接部分、控制部分。
