8253接口实验

一、

实验目的：

1、学会8253芯片和微机接口原理和方法。

2、掌握8253定时\计数芯片的基本工作原理、工作方式和编程原理。

二、实验器材：

Masm软件，实验箱

三、实验内容：

3-1、计数器方式0实验

将计数器0设置为方式0，计数器初值为N（N≤0FH），用手动开关逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化（当输入N+1个脉冲后OUT0变高电平）。

步骤如下：

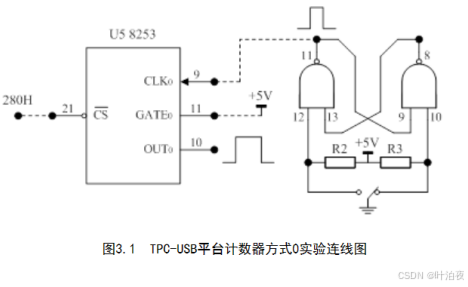

1. 按图3.1虚线连接电路。

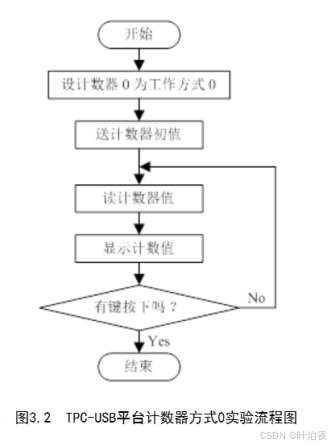

2）根据流程图3.2，编程并运行，观察实验结果。

3-2、计数器方式3实验

将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化(频率1Hz)。

步骤如下：

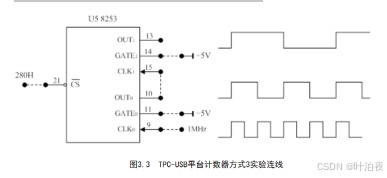

1）按图3.3连接电路。

2）根据流程图3.4，编程并运行，观察实验结果
