通信工程实验三 PCM编解码系统实验

一、

实验目的：

1．掌握PCM编译码原理与系统性能测试；

2．熟悉PCM编译码专用集成芯片的功能和使用方法；

3．学习PCM编译码器的硬件实现电路，掌握它的调整测试方法。

二、实验器材：

1．PCM/ADPCM编译码模块，位号：H

2．时钟与基带数据产生器模块，位号:G

3．100M双踪示波器  1台

4．信号连接线   3根

5．小平口螺丝刀  1只

三、实验原理：

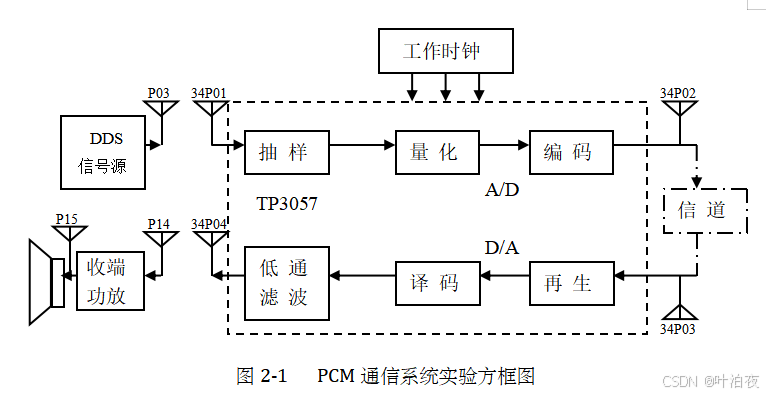

脉冲编码调制（PCM）是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号在信道中传输。脉冲编码调制是对模拟信号进行抽样，量化和编码三个过程完成的。PCM通信系统的实验方框图如图2-1所示。

在PCM脉冲编码调制中，话音信号经防混叠低通滤波器后进行脉冲抽样，变成时间上离散的PAM脉冲序列，然后将幅度连续的PAM脉冲序列用类似于“四舍五入”办法划归为有限种幅度，每一种幅度对应一组代码，因此PAM脉冲序列将转换成二进制编码序列。对于电话，CCITT规定抽样率为8KHz，每一抽样值编8位码（即为28=256个量化级），因而每话路PCM编码后的标准数码率是64kB。本实验应用的单路PCM编、译码电路是TP3057芯片（见图2-1中的虚线框）。此芯片采用a律十三折线编码，它设计应用于PCM 30/32系统中。它每一帧分32个时隙，采用时分复用方式，最多允许接入30个用户，每个用户各占据一个时隙，另外两个时隙分別用于同步和标志信号传送，系统码元速率为2.048MB。各用户PCM编码数据的发送和接收,受发送时序与接收时序控制,它仅在某一个特定的时隙中被发送和接收
