通信工程实验一 DDS信号源实验报告

一、

实验目的：

1．了解DDS信号源的组成及工作原理；

2．掌握DDS信号源使用方法；

3．掌握DDS信号源各种输出信号的测试；

4．配合示波器完成系统测试。

二、实验器材：

1．DDS信号源

2. 100M双踪示波器1台

三、实验原理：

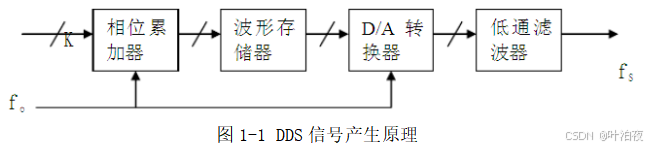

1.DDS信号产生原理

直接数字频率合成(DDS—Digital Direct Frequency Synthesis)，是一种全数字化的频率合成器，由相位累加器、波形ROM、D/A转换器和低通滤波器构成。时钟频率给定后，输出信号的频率取决于频率控制字，频率分辨率取决于累加器位数，相位分辨率取决于ROM的地址线位数，幅度量化噪声取决于ROM的数据位字长和D/A转换器位数。

DDS信号源模块硬件上由cortex-m3内核的ARM芯片(STM32)和外围电路构成。在该模块中，我们用到STM32芯片的一路AD采集（对应插孔调制输入）和两路DAC输出（分别对应插孔P03.P04）。抽样脉冲形成电路（P09）信号由STM32时钟配置PWM模式输出，调幅、调频信号通过向STM32写入相应的采样点数组，由时钟触发两路DAC同步循环分别输出其已调信号与载波信号。对于外加信号的AM调制，由STM32的AD对外加音频信号进行采样，在时钟触发下当前采样值与载波信号数组的相应值进行相应算法处理，并将该值保存输出到DAC，然后循环进行这个过程，就实现了对外部音频信号的AM调制。
