TL-WR720N刷入Openwrt挂载摄像头

一、硬改路由器



1、在openwrt官网上，根据路由器的型号查找推荐的DDR内存和闪存（TP-Link TL-WR720N [Old OpenWrt Wiki]），

也可以在https://oldwiki.archive.openwrt.org/toh/tp-link/tl-wr703n这里面看一下，它们的除了供电以外，电路是一样的。

2、用热风枪或电烙铁更换Flash和Ram（注意检查有无短路和断路）。注：我只将原4M flash更换成16Mflash。，型号是：W25Q128 。

二、刷入Breed和固件

第二步，刷入引导加载器和固件

第三步，安装相关驱动和软件

opkg update
opkg install luci-base luci luci-i18n-base-zh-cn
opkg install kmod-usb-core kmod-usb-ohci kmod-scsi-core kmod-usb2
opkg install kmod-usb-video kmod-video-core
opkg install kmod-video-uvc kmod-video-gspca-core kmod-video-gspca-zc3xx
opkg install kmod-i2c-core kmod-input-core
opkg install mjpg-streamer luci-app-mjpg-streamer luci-i18n-mjpg-streamer-zh-cn
opkg install blkid usbutils libusb
opkg install openssh-sftp-serve
opkg install kmod-usb-storage kmod-usb-storage-extras block-mount kmod-fs-ntfs
opkg install ntfs-3g kmod-fuse

第四步，配置设备

1、命令显示连接到系统的USB总线信息，执行lsusb命令获取设备的生产商和设备名以及设备ID，查找对应驱动

 root@LEDE:~# lsusb
 Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
 Bus 001 Device 002: ID 046d:08af Logitech, Inc. QuickCam Easy/Cool

Bus 001 : 设备连接到第1条总线；
Device 002 : 第2台连接到总线上的设备；
ID 046d:08af : 设备的ID为046d:08af；
Logitech, Inc. QuickCam Easy/Cool :生产商名为罗技，设备名为快看畅想

2、如果设备不支持UVC免驱，安装对应驱动（gspca系列）

3、通过串口执行dmesg命令dmesg | grep video，检查驱动安装是否成功

 root@LEDE:~# dmesg | grep video
 [   10.392647] Linux video capture interface: v2.00
 [   10.724687] usbcore: registered new interface driver uvcvideo

4、执行ls /dev/，如果存在video0或者video1、video2设备名称，说明已经正确识别。

第五步，启动设备

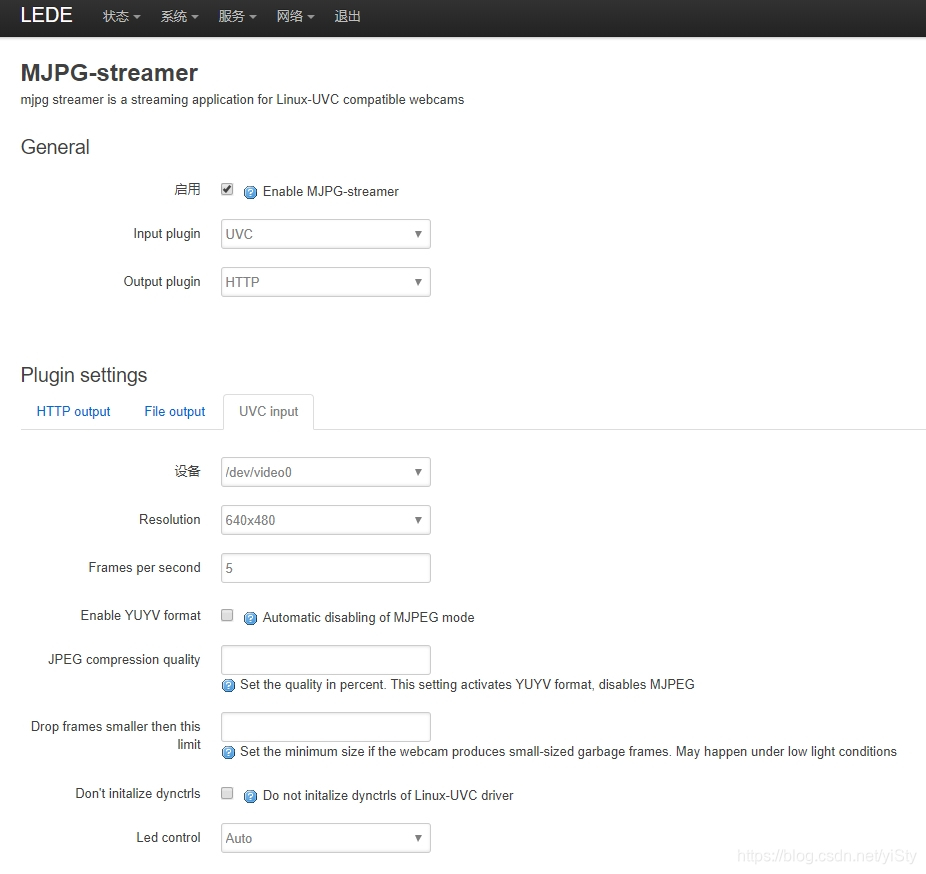

1. 进入luci界面->服务serivices->mjpg-streamer
2. 勾选Enable MJPG-streamer，Input plugin选择UVC，Output plugin选择HTTP
3. UVC input下的设备选择识别到的设备名video0，设置分辨率和fps，是否支持YUYV格式取决于设备
4. HTTP output下的端口和WWW folder保持默认值，也可自定义
5. 点击保存应用，看到后台有mjpg-streamer进程说明启动成功

根据相关参数设置相关配置

点击应用并保存，设置界面出现图片，打开http://网关ip：8080，画面出现

注意事项

参考资料
