Revit如何给模型绑定动画的教程

Revit模型完成后，为了展示成果，有时需要做动画，本文章将教大家如何在3dsmax中给塔吊族模型绑定旋转动画，并导入到Lumion当中使用。

1， 导入模型。

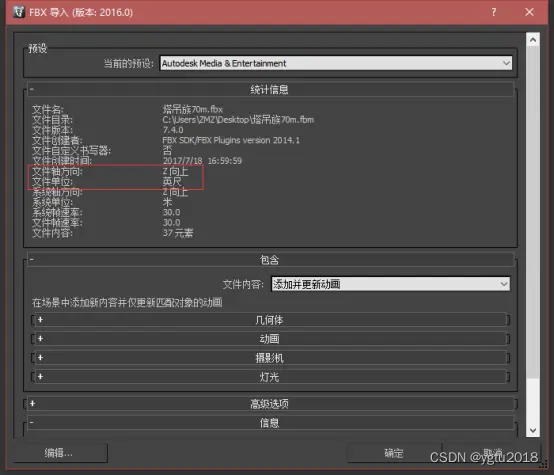

在revit中导出塔吊族模型时选择FBX文件格式导出后，拖拽塔吊族70m.fbx到3dsmax桌面图标上面，即可导入模型到3dsmax中。如下图：注意文件轴方向是z向上，文件单位是英尺。点击确定，如出现警告对话框，忽略并点击确定。

2， 统一单位。

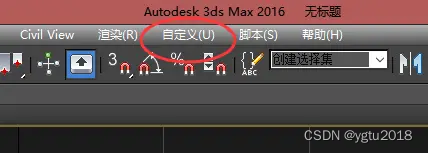

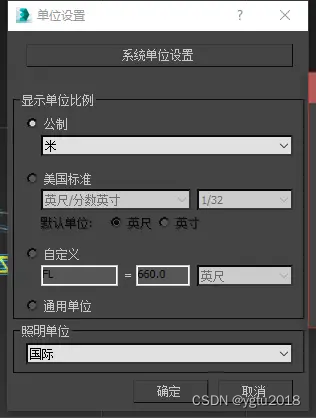

2.1模型导入3dsmax后，找到上方菜单栏中的自定义（U）,点击打开下拉菜单，点击单位设置（U），进入单位设置。此步的目的是保持模型的比例一致，根据需求可改为其它单位，但务必保持两个单位一致。

2.2显示单位比例栏选择公制：米。

2.3点击系统单位设置，设置系统单位比例：1单位=1米。

3， 设置组。

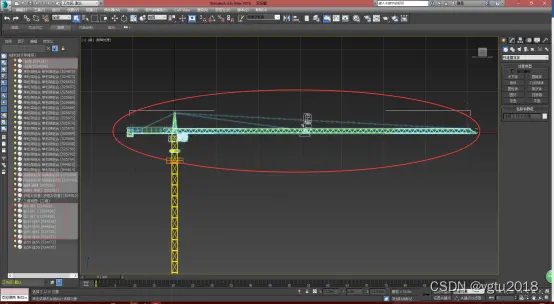

3.1在前视图（快捷键F）中鼠标左键点击选择塔吊上部需要设置动作的模型，按住ctrl多选，也可以在左侧项目浏览器中选择模型。

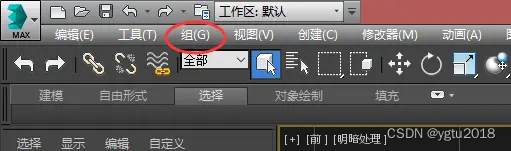

3.2选中所有需要设置动作的模型后，找到左上角菜单栏中的组（G）菜单。

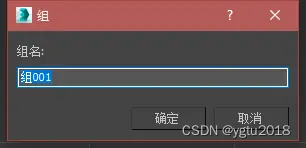

3.3点击组下拉菜单的第一个组（G）命令，设置组名：组001。即可把选中的模型设置为一组。

4,设置旋转轴。

4.1进入顶视图（快捷键T），点击右侧列表的层次菜单栏，进入轴菜单栏，点击仅影响轴。

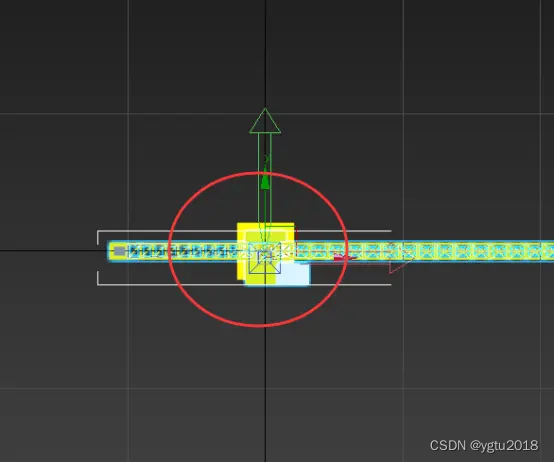

4.2发现视图中出现了空心的红绿坐标轴，将鼠标箭头移动到大箭头中的小箭头上（小箭头快捷键W），按住鼠标左键不放即可移动轴。将这个轴到塔吊的旋转中心，再次点击仅影响轴，退出轴编辑模式。

5， 设置旋转角度。

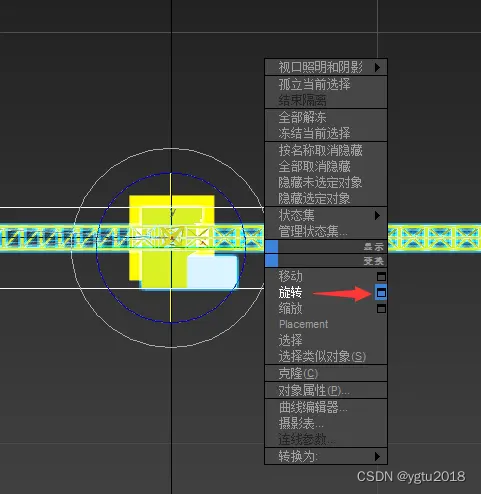

5.1选择组001，按快捷键E进入旋转模式，单击鼠标右键出现命令列表，点击旋转后面的矩形框，进入旋转输入菜单。

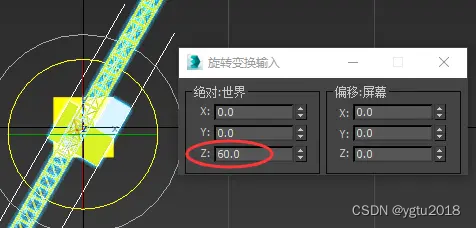

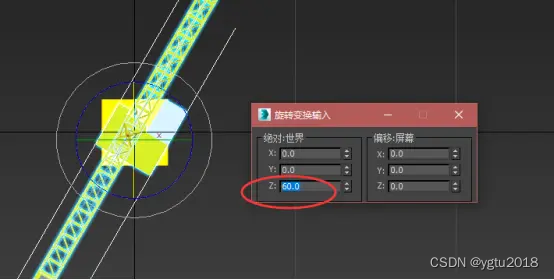

5.2在绝对：世界栏的Z栏输入60，按回车键，塔吊即可绕Z轴逆时针旋转60度。

6设置关键帧和时间配置。

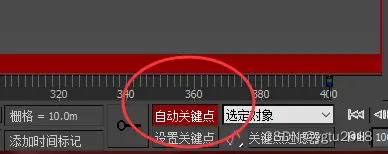

6.1点击右下角的自动关键点按钮，视图栏出现了红色边框。

6.2点击右下角的白色按钮进入时间配置。

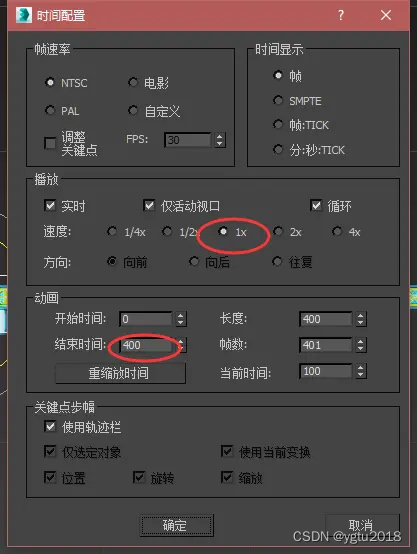

6.3设置播放的速度为1x，结束时间为400。这两个参数分别控制塔的旋转速度和旋转时间，可根据需求自行修改。

6.4视图下方是时间刻度，确定时间滑块在0/400处(红1)，点击一次右下角的黑钥匙（红2）一次，即可在第0帧设置第一个关键帧。设置了关键帧的位置会出现一个红绿蓝色条。

6.5把鼠标箭头放置在时间滑块上，按住鼠标左键即可移动时间滑块，将时间滑块拖动至200/400处（红1） ，点击一次黑钥匙（红2），即可在第200帧处设置第二个关键帧。

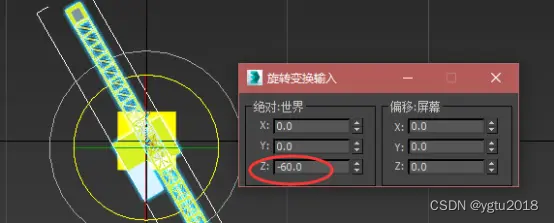

6.6继续选择组001，按照步骤5来设置第二个旋转位置，Z轴栏设置为-60。

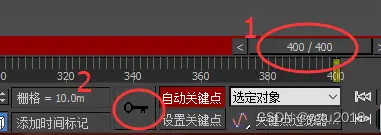

6.7将时间滑块拖动至400/400处（红1），点击一次黑钥匙按钮（红2），即可在第400帧处设置第三个关键帧。

6.8继续选择组001，按步骤5设置旋转位置，Z轴栏设置为60。

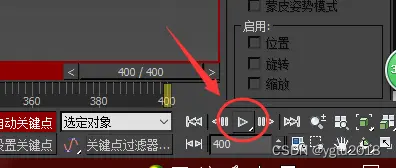

6.9至此，我们已经设置了3个关键帧，点击右下角的播放按钮，预览一下，塔吊120度循环旋转动画就制作好了。

7．导出模型和动画。

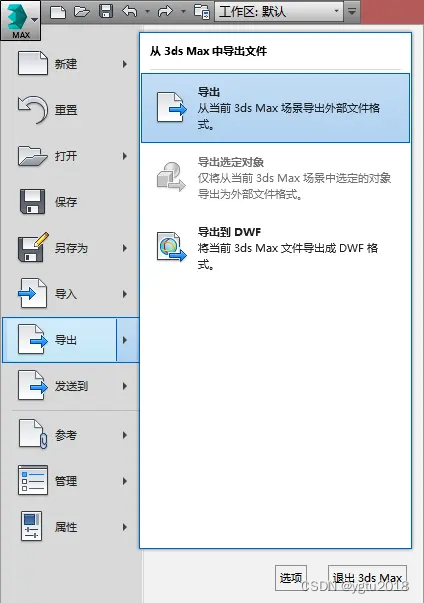

7.1点击左上角的max图标，在下拉列表中点击导出>导出（从当前3ds max场景导出外部文件格式）

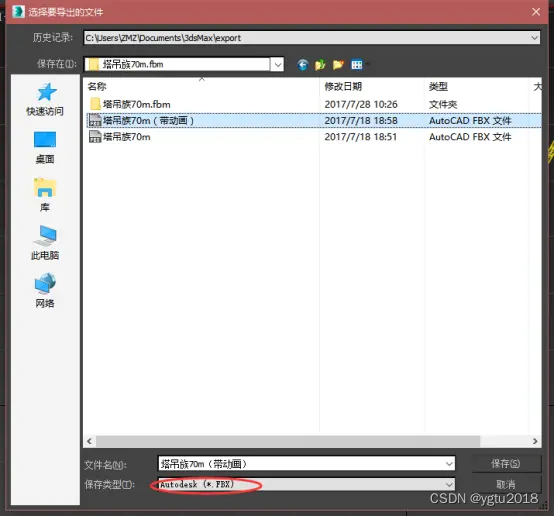

7.2填写文件名为：塔吊70m（带动画）。设置好保存路径，选择保存类型为*FBX，点击保存。

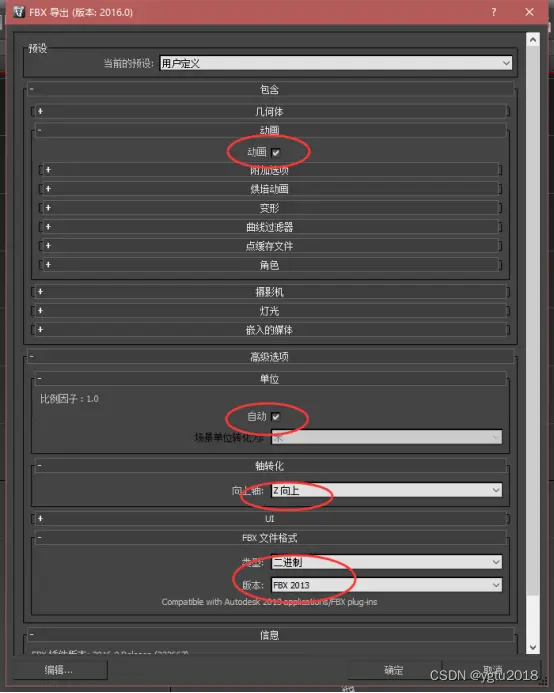

7.3 进入FBX导出预设。勾选动画，单位栏勾选自动，轴转化栏向上轴设为Z向上，FBX文件格式栏版本设置为FBX2013,根据需求而定。单击确定。

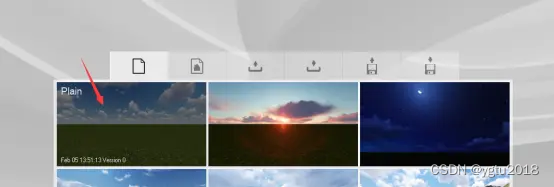

7.4 打开Lumion,新建场景，选择第一个平原（plain）,双击进入场景。

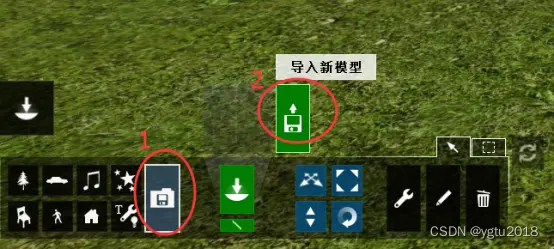

7.5点击左下角导入图标（红1），再点击导入新模型（红2）。

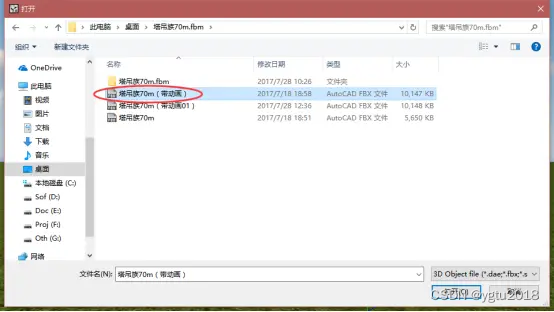

7.6选择文件，找到刚才制作的带动画的塔吊族70m（带动画）模型文件，单击打开。

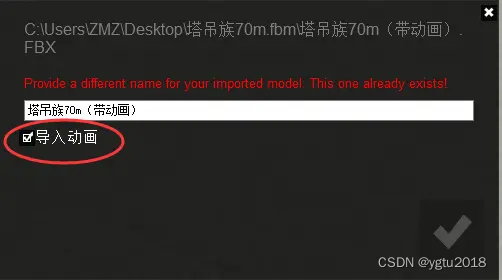

7.7 勾选导入动画。

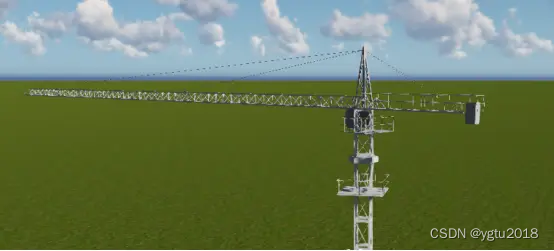

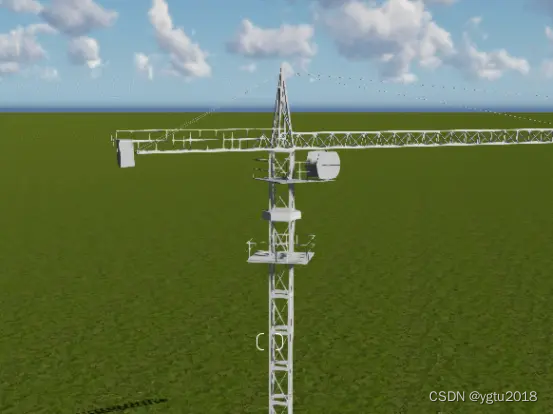

7.8放置模型，调整好位置，可以看到此时的塔吊模型已经产生了旋转效果。

给模型绑定动画的意义：

使模型展示更加生动，逼真。
