【Marlin2.0开发环境安装、编译、下载、仿真配置STM32F407ZGT6过程】

啊哈的哲学路途

已于 2022-04-02 11:26:17 修改

阅读量5k

点赞数 3

文章标签：单片机

于 2022-04-02 11:25:48 首次发布

本文链接：https://blog.youkuaiyun.com/yf910404/article/details/123916213

版权

1 环境安装

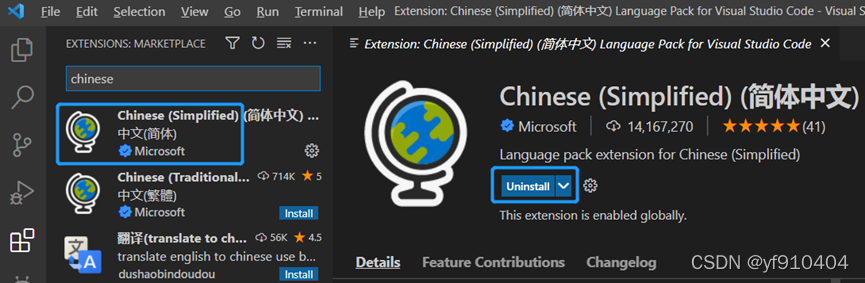

1.1 安装中文导航
在这里插入图片描述

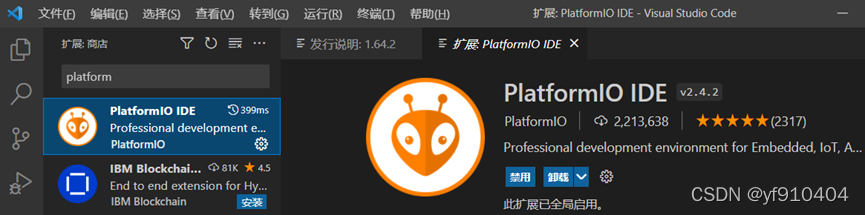

1.2 安装PlatformIO IDE for VSCode
在这里插入图片描述

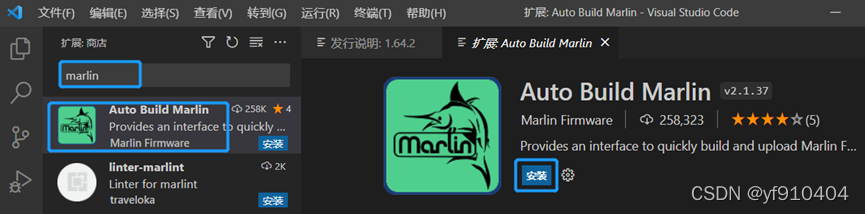

1.3 安装Auto Build Marlin，用于编译bin文件下载。
在这里插入图片描述

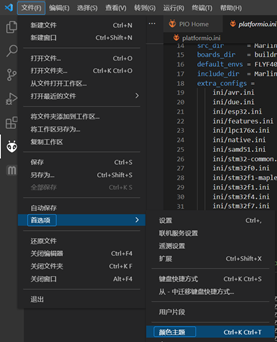

1.4 设置主题颜色
在这里插入图片描述

1.5
1.6
1.7
2 配置主板型号和芯片型号

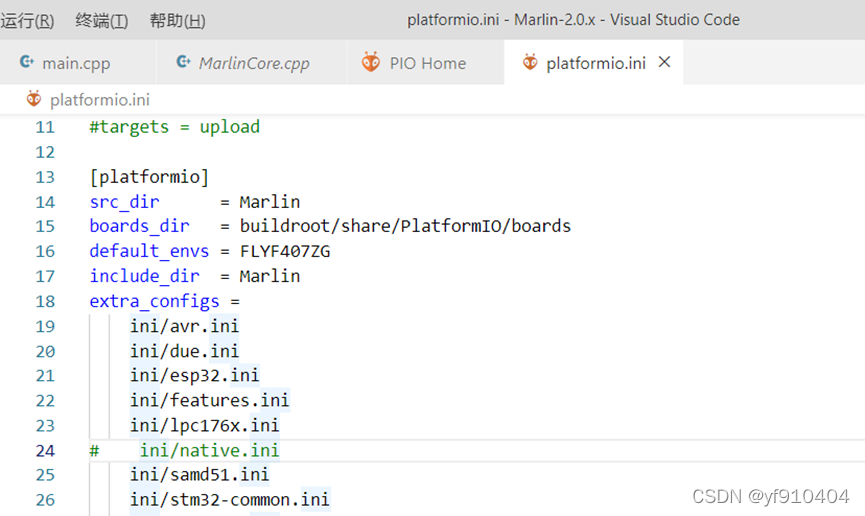

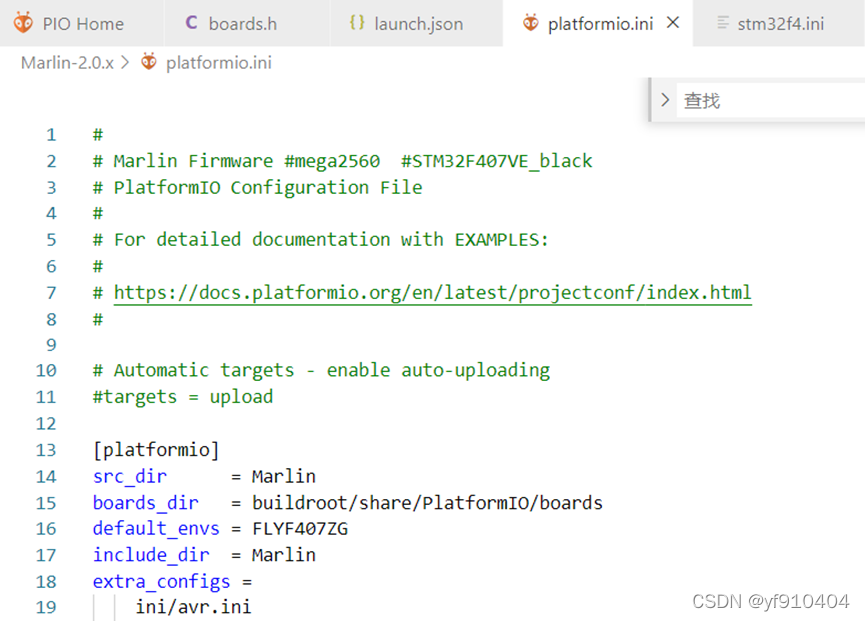

2.1 Platformio.ini文件
芯片型号default_envs = mega2560改为 default_envs = FLYF407ZG
在这里插入图片描述

2.2 Configuration.h文件

define BOARD_RAMPS_14_EFB 改为

#define MOTHERBOARD BOARD_FLYF407ZG 主板
在这里插入图片描述

串口改为串口1
#define SERIAL_PORT 1//0

波特率改为115200
#define BAUDRATE 115200//250000
3 设置下载工具为stlink

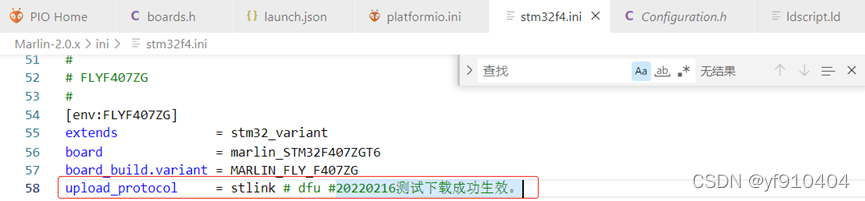

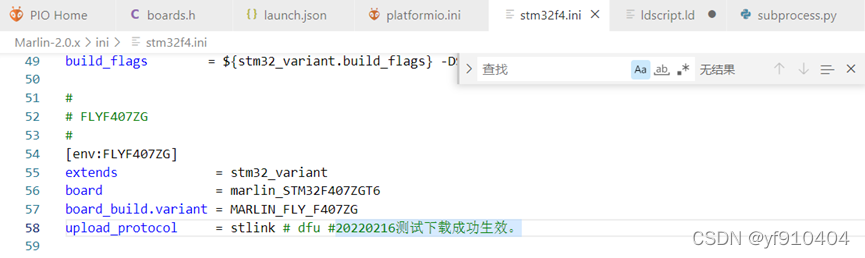

修改stm32f4.ini文件，upload_protocol = dfu，改为
upload_protocol = stlink # dfu #20220216测试下载成功生效。
在这里插入图片描述

4 取消固件flash地址偏移，取消bootload。

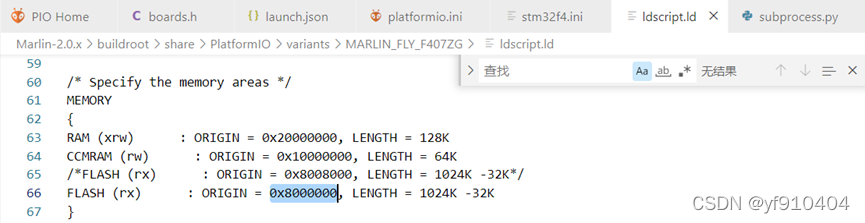

4.1 修改File : lscript.ld
修改FLASH首地址：FLASH首地址0x8008000改为0x8000000。
在这里插入图片描述

/* Specify the memory areas */
FLASH (rx) : ORIGIN = 0x8008000, LENGTH = 1024K -32K

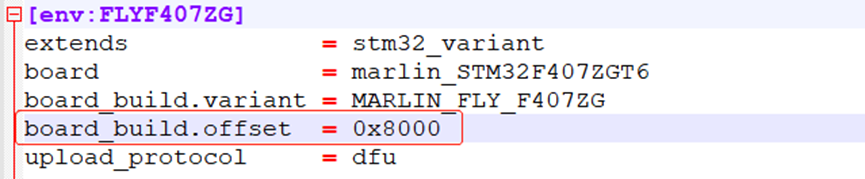

4.2 修改stm32f4.ini
设置flash偏移地址：删除board_build.offset = 0x8000。则偏移地址为0
在这里插入图片描述

5 Debug仿真错误

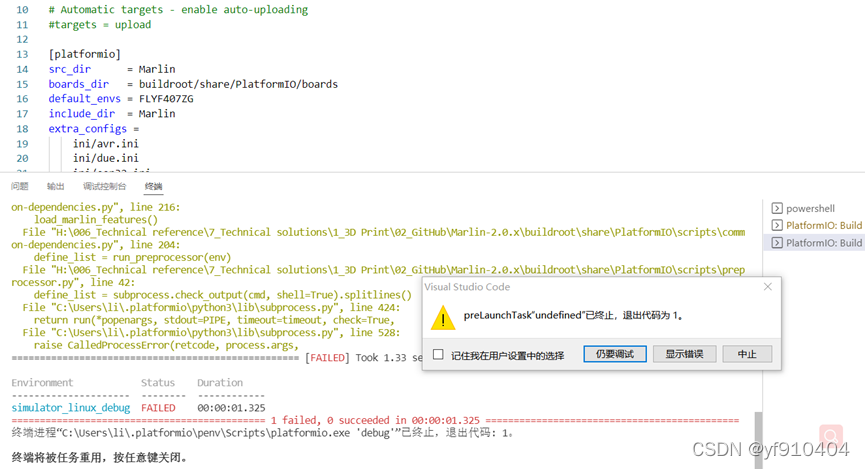

5.1 错误1：File “C:\Users\li.platformio\python3\lib\subprocess.py”, line 528:
raiseCalledProcessError(retcode, process.args,
simulator_linux_debug FAILED 00:00:01.325
