本文探讨了window.devicePixelRatio的概念及其在不同设备上的应用，特别是在视网膜屏幕上。接着，文章深入讨论了html2canvas截图时遇到的问题，如box-shadow的渲染问题和max-height造成的滚动问题，并提供了相应的解决策略。最后，介绍了如何将canvas转换成Blob并上传到OSS，以及html2canvas截图的原理，涉及foreignObject元素在SVG中的作用。

部署运行你感兴趣的模型镜像

官方文档

html2canvas(document.querySelector('.content')).then(canvas => {
    console.log(canvas);
    // document.body.append(canvas)
    const img = document.querySelector('.img');
    img.src = canvas.toDataURL();
})

实现截图过程：

通过

关于window.devicePixelRatio

设备像素/物理像素
设备像素也被称为物理像素，它是显示设备中最小的物理部件。在同一设备中，物理像素的总数是固定的。
独立像素/CSS像素
CSS像素是一个抽象的单位，主要使用在浏览器上，用来精确的度量(确定)web页面上的内容。CSS像素被称为与设备无关的像素(device-independent像素)，简称DIPs

在一个标准的显示密度下，一个CSS像素对应着一个设备像素。

window.devicePixelRatio

https://developer.mozilla.org/zh-CN/docs/Web/API/Window/devicePixelRatio
返回当前显示设备的物理像素分辨率与CSS像素分辨率之比。简单来说，它告诉浏览器应使用多少屏幕实际像素来绘制单个CSS像素。

所以在标准屏幕下，devicePixelRatio应该为1。

特例

视网膜（Retina）显示屏，它会使用更多的屏幕像素绘制相同的对象，从而获得更清晰的图形。devicePixelRatio为2.

所以虽然一个DOM元素的CSS尺寸是375px，但是因为Apple是视网膜屏幕，所以使用了两倍于CSS尺寸的设备像素来渲染它，所以图片会变成750px。

html2canvas 坑

如果将window.devicePixelRatio设为1，那么如果存在box-shadow则会出现问题。
解决办法，在截图前将box-shadow属性覆盖掉
由于设置max-height造成滚动的问题
解决办法：在截图前将max-height去掉
其他问题
解决办法：在截图前做一些对应操作

截图图片并上传到oss上

思路：想canvas转换成Blob类型，然后上传。

function getCanvas2Blob(canvas: HTMLCanvasElement) {
	return new Promise<Blob | null>(resolve => {
		canvas.toBlob(blob => {
			resolve(blob)
		})
	})
}

export async function uploadFile<R = any>(file: Blob, url='', fileName='img.png') {
    const newFile = file instanceof File ? file : new File([file], fileName);
    const formData = new FormData();
    formData.append(newFile.name, newFile);
    const { data } = await Axios.post<R>(url, formData, {
        headers: {
            'Content-Type': 'multipart/form-data'
        }
    })
    return data
}

补充知识点：

File API接口：https://developer.mozilla.org/zh-CN/docs/Web/ API/File
FormData API接口：https://developer.mozilla.org/zh-CN/docs/Web/API/FormData

html2canvas 截图的原理

目的：一个canvas元素，上面有绘制一系列的HTML节点
但是：canvas中没法添加具体的HTML节点，它只是一张画布

前置知识说明：

首先我们利用canvas具有drawImage() 的能力。

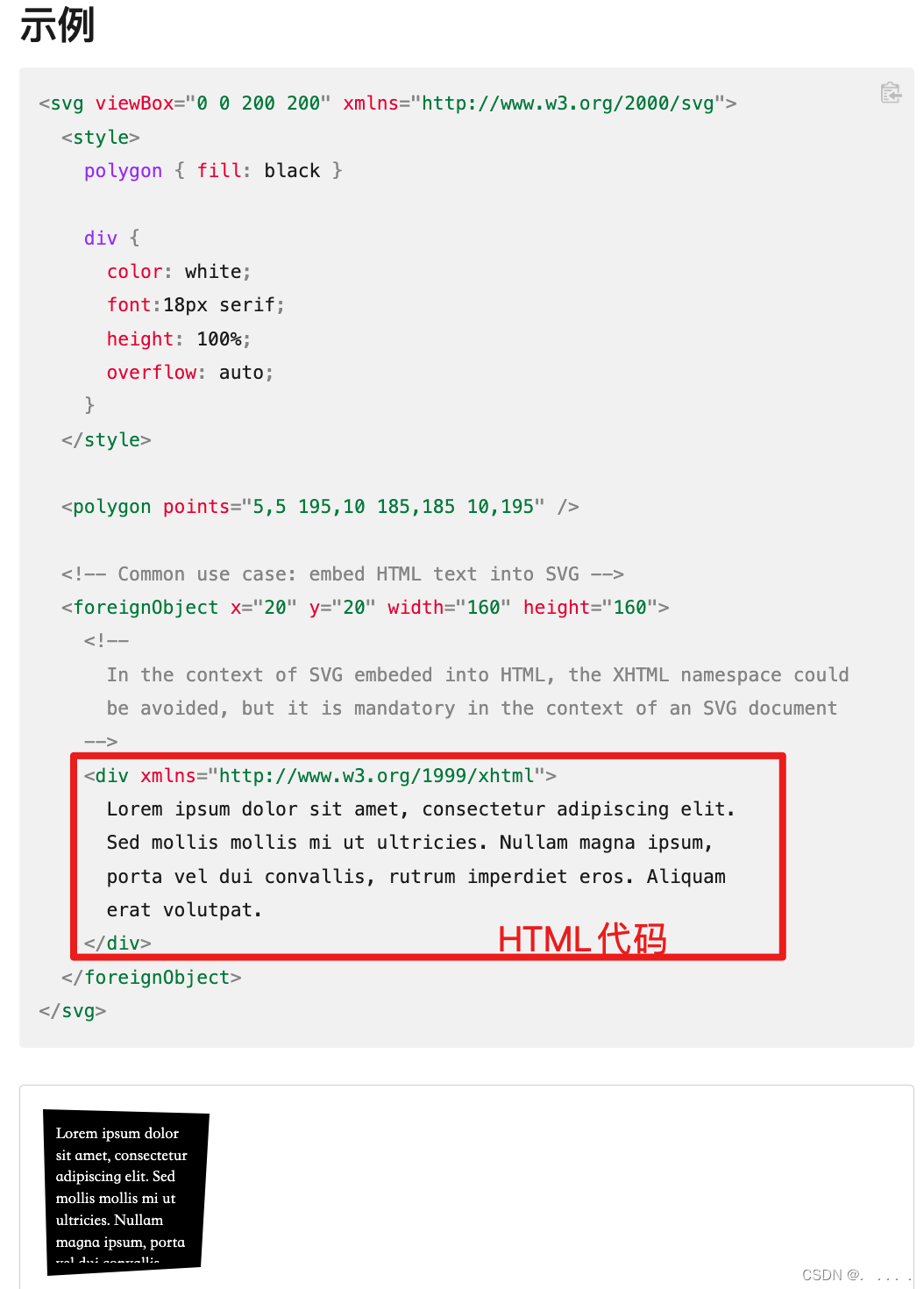

SVG中有一个神奇的元素foreignObject
文档地址：https://developer.mozilla.org/zh-CN/docs/Web/SVG/Element/foreignObject
foreignObject元素允许包含来自不同XML命名空间的元素。在浏览器上下文中，很可能是XHTML/HTML

解决方案(即实现原理)

创建一个canvas元素和一个Image元素
在内存中创建svg元素，将html元素插入到svg中的foreignObject中
使用Blob构造函数，转换为原始二进制数据，再通过URL.createObjectURL() 将数据给Image的src。
再通过canvas的drawImage将图片绘制到canvas上。
这样，canvas上就有了dom节点的内容。

核心代码如下：

const element = document.querySelector('.element')
const data = `
    <svg xmlns='http://www.w3.org/2000/svg' width='400px' height='400px'>
        <foreignObject width='100%' height='100%' >
            <div>
                ${element.innerHtml}
            </div>
        </foreignObject>
    </svg>
`
const svg = new Blob([data], { type: 'image/svg+xml; charset=utf-8'})
const url = URL.createObjectURL(svg)
const image = new Image()
image.src = url
image.addEventListener('load', () => {
    const ctx = canvas.getContext('2d')
    if (ctx) {
        ctx.drawImage(image, 0, 0)
    }
})
