使用点对点信道的数据链路层

数据链路和帧
链路”和“数据链路”并不是一回事。
链路(link)就是从一个结点到相邻结点的一段物理线路（有线或无线），而中间没有任何其他的交换结点。在进行数据通信时，两个计算机之间的通信路径往往要经过许多段这样的链路。可见链路只是一条路径的组成部分。
数据链路(data link)则是另一个概念。这是因为当需要在一条线路上传送数据时，除了必须有一条物理线路外，还必须有一些必要的通信协议来控制这些数据的传输。若把实现这些协议的硬件和软件加到链路上，就构成了数据链路。现在最常用的方法是使用网络适配器（既有硬件，也包括软件）来实现这些协议。一般的适配器都包括了数据链路层和物理层这两层的功能。
把链路分为物理链路和逻辑链路。物理链路就是上面所说的链路，而逻辑链路就是上面的数据链路，是物理链路加上必要的通信协议。
点对点信道的数据链路层的协议数据单元——帧。
数据链路层把网络层交下来的数据构成帧发送到链路上，以及把接收到的帧中的数据取出并上交给网络层。在因特网中，网络层协议数据单元就是IP数据报（或简称为数据报、分组或包）。

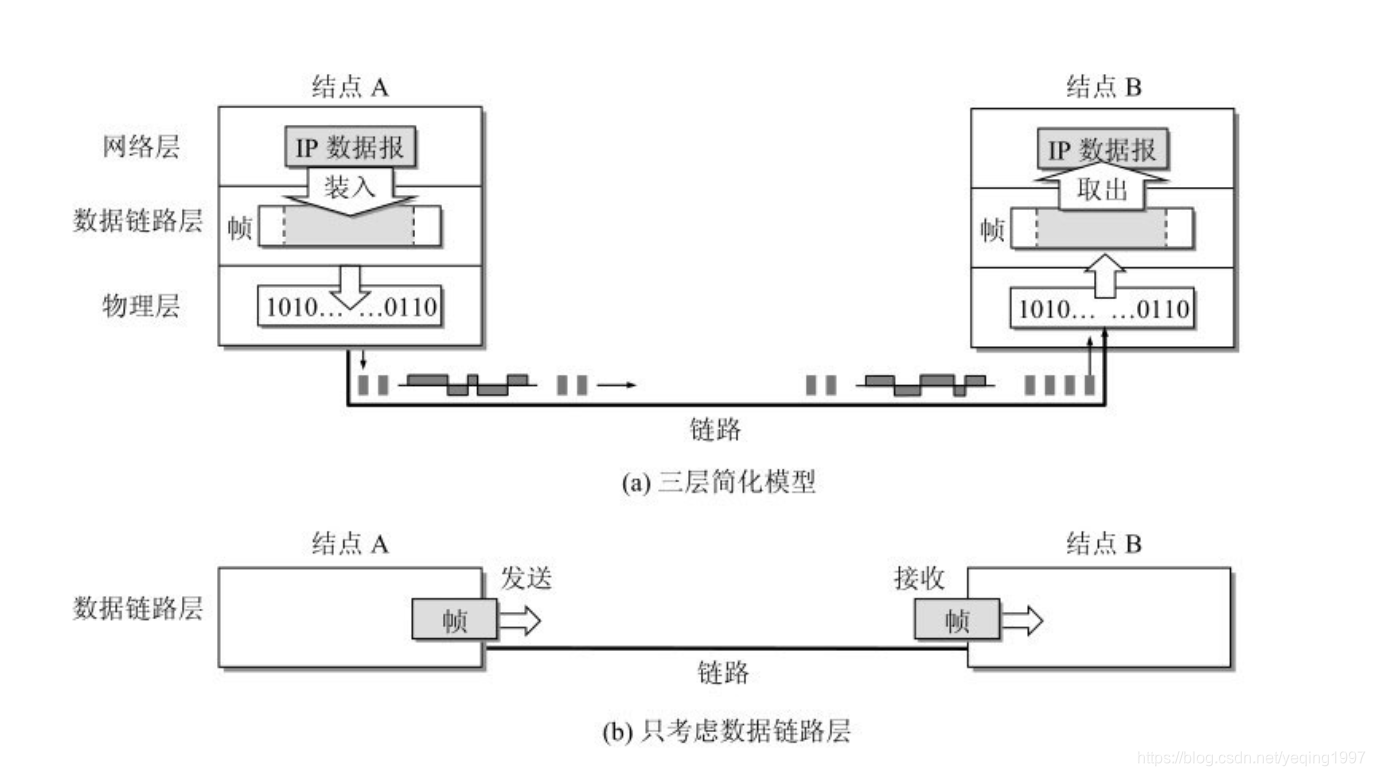

点对点信道的数据链路层协议，可以采用如图(a)所示的三层模型。在这种三层模型中，不管在哪一段链路上的通信（主机和路由器之间或两个路由器之间），都看成是结点和结点的通信（如图中的结点A和B），而每个结点只有下三层—网络层、数据链路层和物理层。

点对点信道的数据链路层在进行通信时的主要步骤如下：
(1) 结点A的数据链路层把网络层交下来的IP数据报添加首部和尾部封装成帧。
(2) 结点A把封装好的帧发送给结点B的数据链路层。
(3) 若结点B的数据链路层收到的帧无差错，则从收到的帧中提取出IP数据报上交给上面的网络层；否则丢弃这个帧。
数据链路层不必考虑物理层如何实现比特传输的细节。甚至还可以更简单地设想好像是沿着两个数据链路层之间的水平方向把帧直接发送到对方，如图(b)所示。

封装成帧、透明传输和差错检测

1. 封装成帧
   封装成帧(framing)就是在一段数据的前后分别添加首部和尾部，这样就构成了一个帧。接收端在收到物理层上交的比特流后，就能根据首部和尾部的标记，从收到的比特流中识别帧的开始和结束。

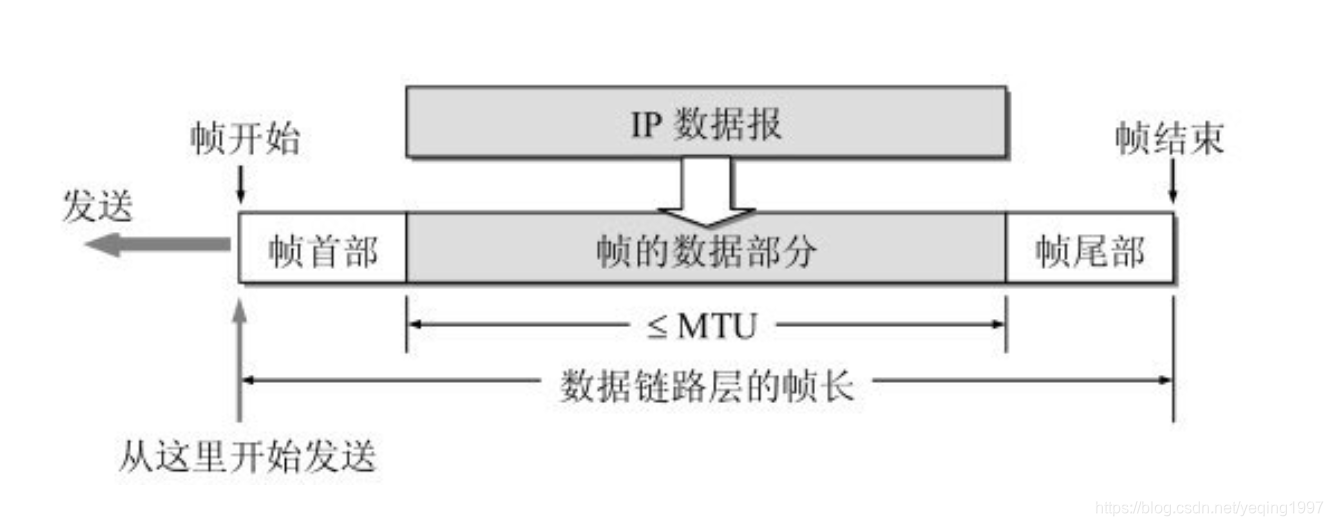

   分组交换的一个重要概念就是：所有在因特网上传送的数据都是以分组（即IP数据报）为传送单位的。网络层的IP数据报传送到数据链路层就成为帧的数据部分。在帧的数据部分的前面和后面分别添加上首部和尾部，构成了一个完整的帧。这样的帧就是数据链路层的数据传送单元。
   一个帧的帧长等于帧的数据部分长度加上帧首部和帧尾部的长度。首部和尾部的一个重要作用就是进行帧定界（即确定帧的界限）。此外，首部和尾部还包括许多必要的控制信息。在发送帧时，是从帧首部开始发送。各种数据链路层协议都对帧首部和帧尾部的格式有明确的规定。显然，为了提高帧的传输效率，应当使帧的数据部分长度尽可能地大于首部和尾部的长度。但是，每一种链路层协议都规定了所能传送的帧的数据部分长度上限—— 最大传送单元 MTU(Maximum Transfer Unit)。

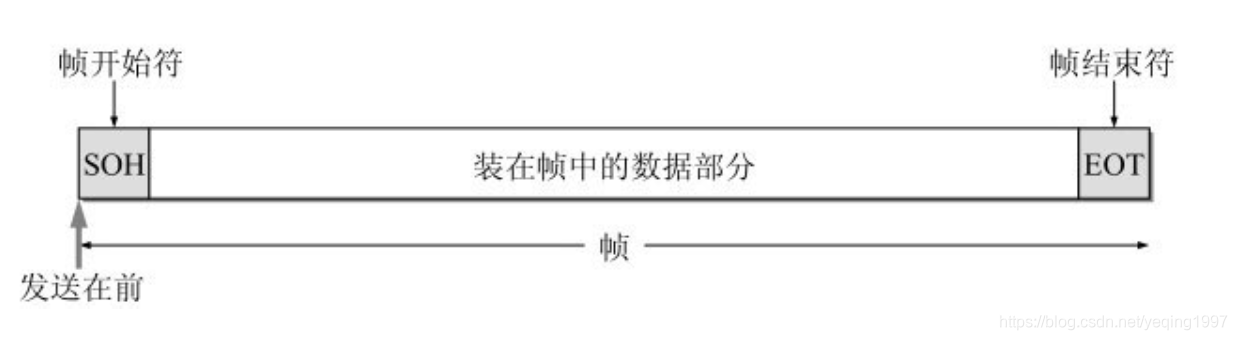

   当数据是由可打印的ASCII码组成的文本文件时，帧定界可以使用特殊的帧定界符。

   当数据在传输中出现差错时，帧定界符的作用更加明显。假定发送端在尚未发送完一个帧时突然出故障，中断了发送。但随后很快又恢复正常，于是重新从头开始发送刚才未发送完的帧。由于使用了帧定界符，在接收端就知道前面收到的数据是个不完整的帧（只有首部开始符SOH而没有传输结束符EOT），必须丢弃。而后面收到的数据有明确的帧定界符（SOH和EOT），因此这是一个完整的帧，应当收下。

2. 透明传输
   由于帧的开始和结束的标记是使用专门指明的控制字符，因此，所传输的数据中的任何8比特的组合一定不允许和用作帧定界的控制字符的比特编码一样，否则就会出现帧定界的错误。
   当传送的帧是用文本文件组成的帧时（文本文件中的字符都是从键盘上输入的），其数据部分显然不会出现像SOH或EOT这样的帧定界控制字符。可见不管从键盘上输入什么字符都可以放在这样的帧中传输过去，因此这样的传输就是透明传输。

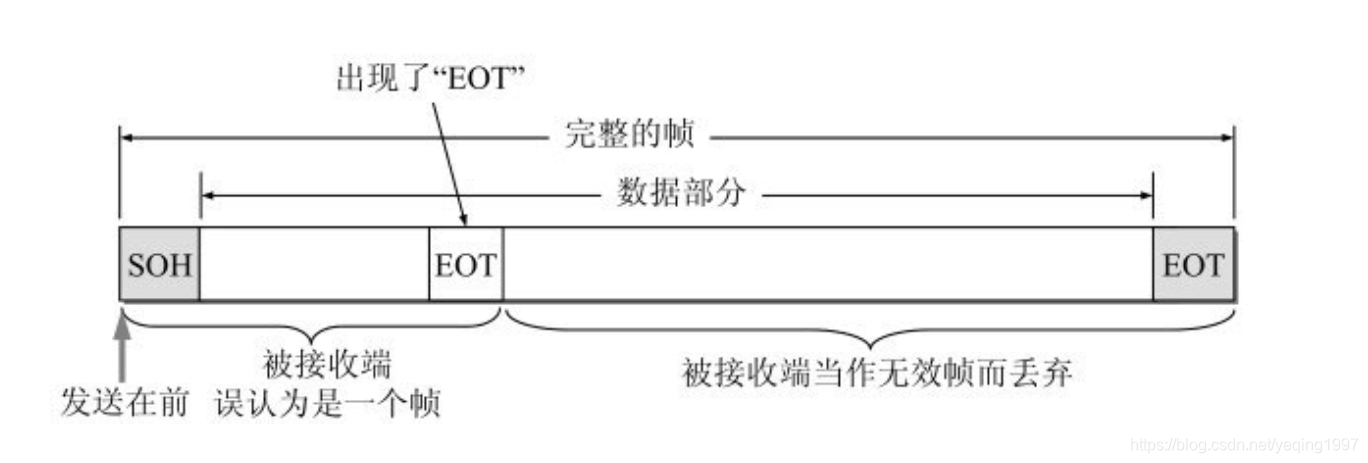

   但当数据部分是非ASCII码的文本文件时（如二进制代码的计算机程序或图像等），情况就不同了。如果数据中的某个字节的二进制代码恰好和SOH或EOT这种控制字符一样（见下图），数据链路层就会错误地“找到帧的边界”，把部分帧收下（误认为是个完整的帧），而把剩下的那部分数据丢弃（这部分找不到帧定界控制字符SOH）。

   “在数据链路层透明传送数据”表示无论什么样的比特组合的数据都能够通过这个数据链路层。因此，对所传送的数据来说，这些数据就“看不见”数据链路层有什么妨碍数据传输的东西。或者说，数据链路层对这些数据来说是透明的。

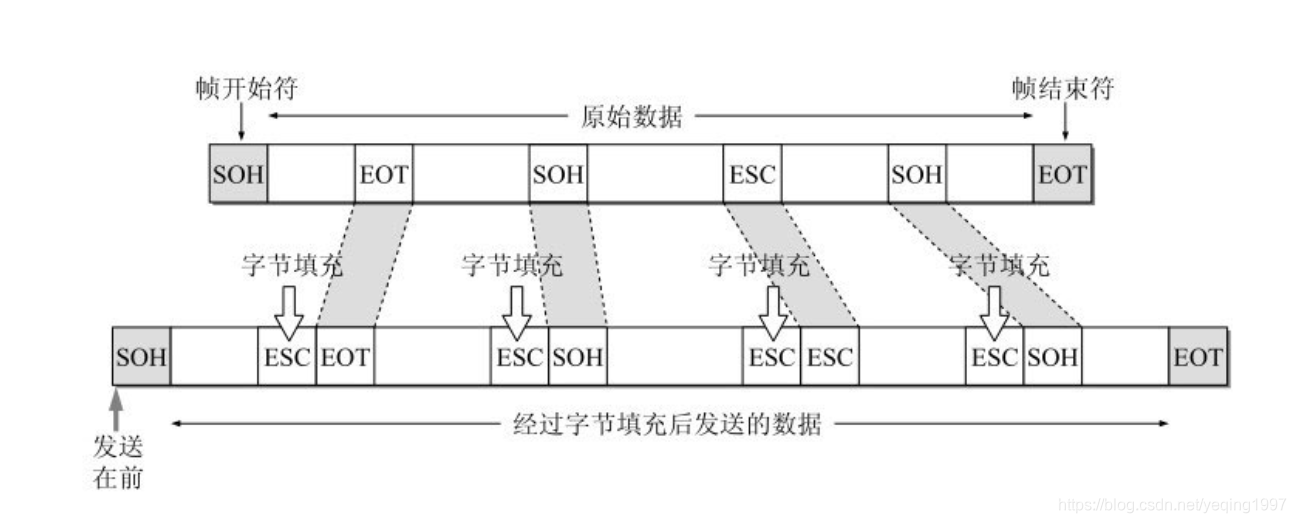

   为了解决透明传输问题，就必须设法使数据中可能出现的控制字符“SOH”和“EOT”在接收端不被解释为控制字符。具体的方法是：发送端的数据链路层在数据中出现控制字符“SOH”或“EOT”的前面插入一个 转义字符 “ESC”(其十六进制编码是1B，二进制是00011011)。而在接收端的数据链路层在把数据送往网络层之前删除这个插入的转义字符。这种方法称为 字节填充 (byte stuffing)或 字符填充 (character stuffing)。如果转义字符也出现在数据当中，那么解决方法仍然是在转义字符的前面插入一个转义字符。因此，当接收端收到连续的两个转义字符时，就删除其中前面的一个。


3. 差错检测
   比特在传输过程中可能会产生差错：1可能会变成0，而0也可能变成1。这就叫做 比特差错 。
   在一段时间内，传输错误的比特占所传输比特总数的比率称为 误码率 BER (BitError Rate)。
   为了保证数据传输的可靠性，在计算机网络传输数据时，必须采用各种差错检测措施。目前在数据链路层广泛使用了 循环冗余检验 CRC(Cyclic Redundancy Check)的检错技术。
   下面通过一个简单的例子来说明循环冗余检验的原理。
   在发送端，先把数据划分为组，假定每组 k个比特。现假定待传送的数据 M = 101001 （k = 6）。CRC运算就是在数据M的后面添加供差错检测用的n位
