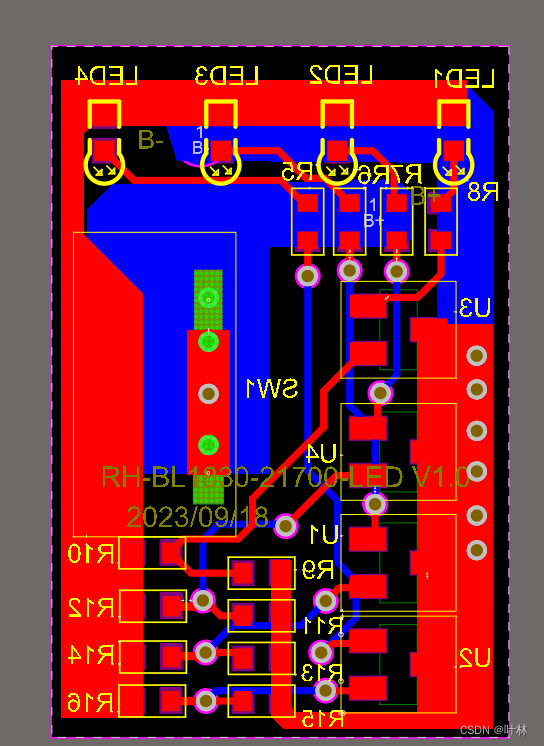

ED BOARD 灯板 T431 电量显示

已于 2024-07-30 13:56:54 修改
阅读量373 收藏 1
点赞数
文章标签： 硬件工程
于 2023-10-09 21:11:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/yemaogu/article/details/133716007
版权

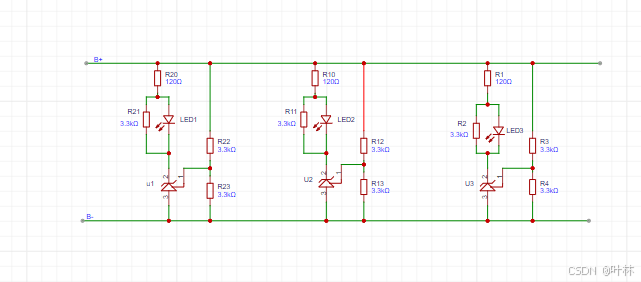

当前电量显示板TL431原理，REF 连接LED+电阻。。。。 阳极和阳极利用分压电阻的方法。因为TL431大于1MA才会导通。可以设计成四种不能的电阻分压组合。
