AVR PWM(CTC 快速PWM)

最新推荐文章于 2022-01-16 10:08:37 发布
原创 最新推荐文章于 2022-01-16 10:08:37 发布 · 1.2k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#html5 #其他

本文深入探讨了PWM技术中的关键概念：CTC模式下50%占空比的工作原理、快速PWM的特点及其与PWM相位修正的区别。重点介绍了在快速PWM模式中计数器TCNTn如何快速归零，以及在相位修正模式中TCNTn如何从最大值递减至与比较值相等的过程。

1、CTC (50%)的占空比，

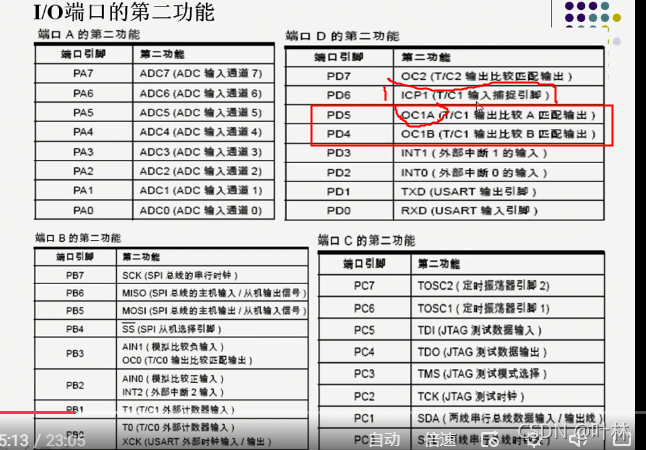

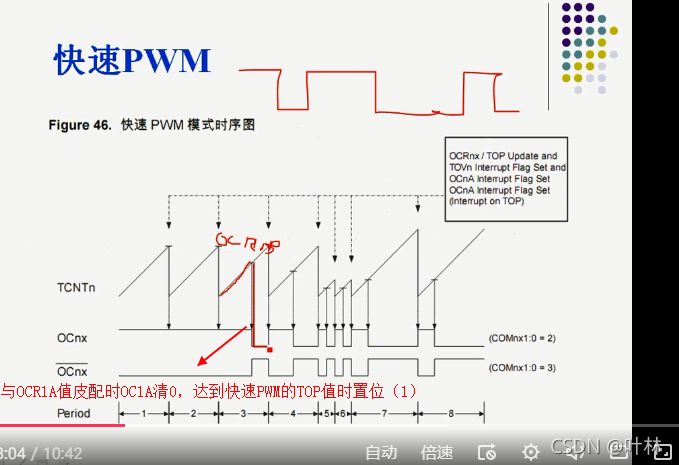

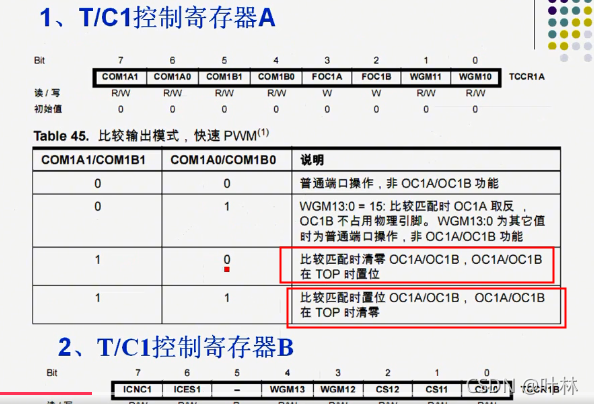

2、快速PWM （）

三、PWM相位修正与快速PWM的区别（TCNTn快速变为0）。

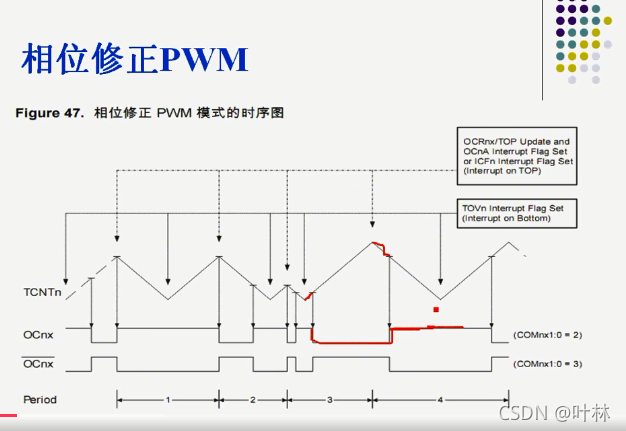

        相位修改是如上面，TCNTn不是达到最大值TOP后立刻为0，而是最大值后不断的减-，当减到和比较值后输出再次变换电平，
