LDV5 快速开发

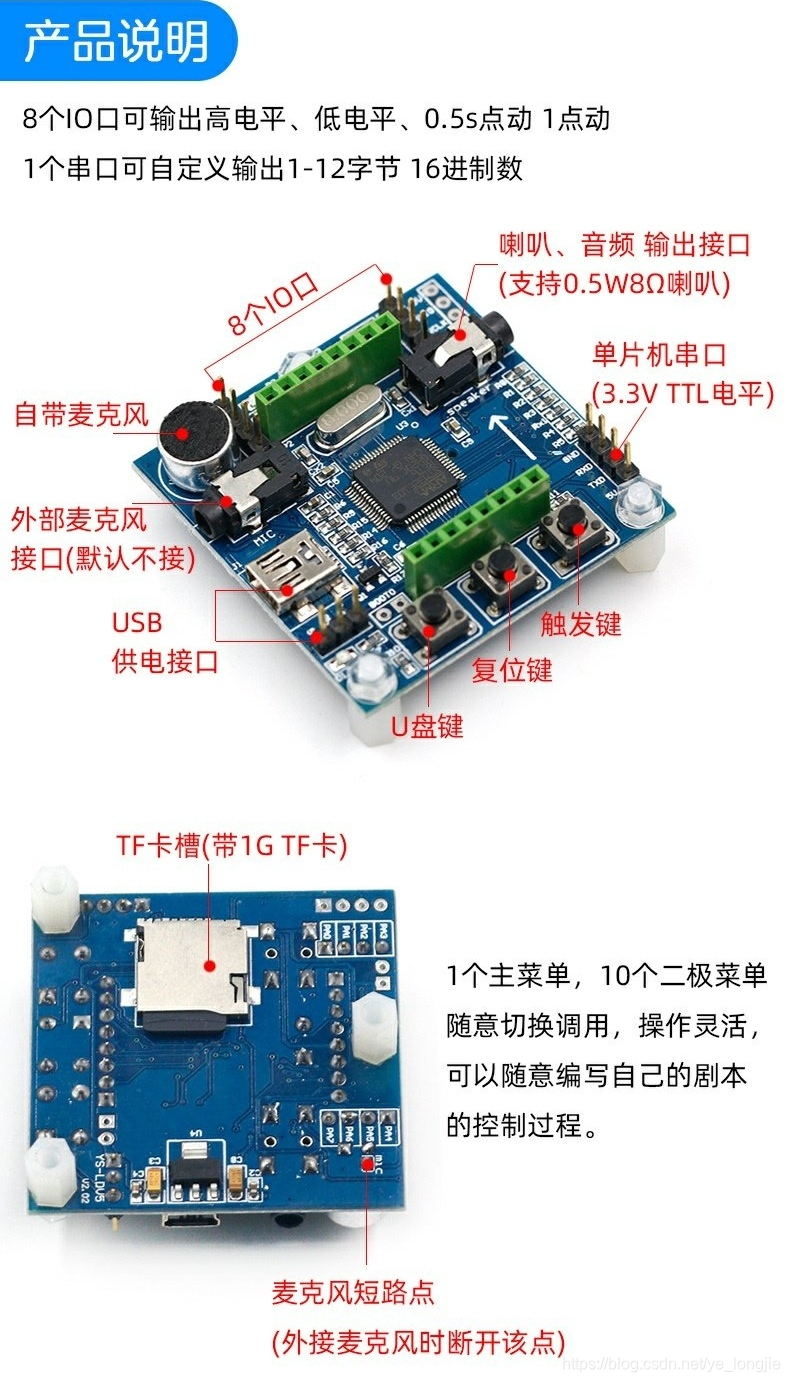

先来一张模块图。

1 TF卡文件介绍

1.1 系统内部调用的文件–不可删除、不可改名

• Fyydz.ini--------------主菜单文件
• parameter.ini--------系统参数配置文件
• sys_sound.mp3-----系统开机声音（名字不能改，内容可替换）
• knock.mp3----------按键模式，按键按下提示声（同上）
• exit.mp3-------------退出提示声（同上）

1.2 系统内部调用的文件–不可改名、但不用可删除

• MP3 数据----存放 MP3 点播功能的 MP3 文件（MP3 文件名字不能改.内容可替换）
• T90.txt-----二级菜单文件（名字不能改.不用的话可以删除）

二级菜单一共可以定义 10 个，T90.txt—T99.txt ,需要用到哪个就建立相应的文件。

1.3 用户自行调用的文件–可改名、可删除

需要和菜单文件调用的名字保持一致。

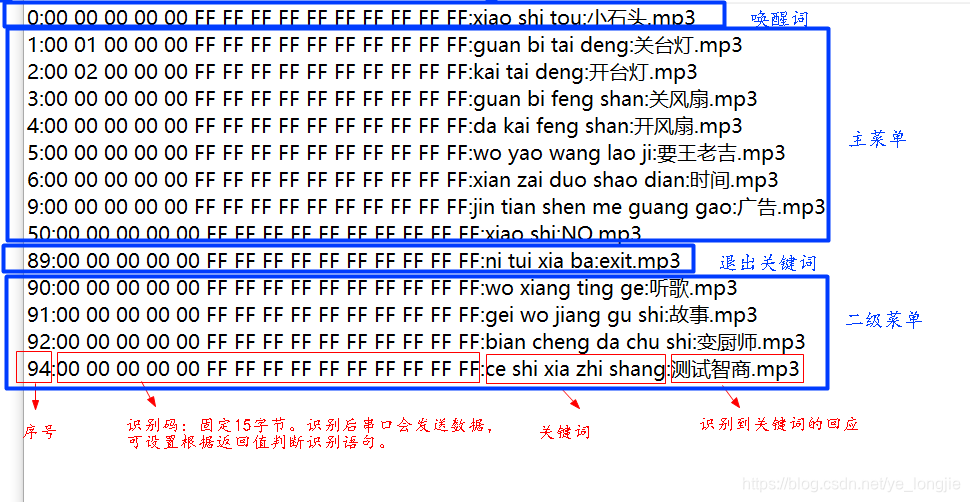

2 主菜单文件介绍

Fyydz.ini 为主菜单的配置文件，开头不同序号有不同的意义。

序号	含义
0	口令关键词,即唤醒词。必须先通过该口令先唤醒才能进行后面的语音识别。内容可变，序号不能变。
89	退出关键词。停止识别。
1-88	普通关键词。识别到口令唤醒词进入主菜单后，可以识别的关键词。
90-99	进入二级菜单的关键词，一共有十个。比如识别了序号90的关键词，则进入了二级菜单，二级菜单可识别的关键词在T90.TXT。

3 参数配置文件说明（parameter.ini）

3.1 波特率

参数	波特率
1	4800
2	9600
3	19200
4	57600
5	115200

3.2 音量

可调范围: 0-15，0 最低，15 最大。

3.3 灵敏度

参数范围: 1-99，1 最低，99 最高。灵敏度越高识别距离越远但误识别率越高，反之则反。

建议参数配置：

识别距离	参数范围
20cm 以下	1-30
50cm 以下	31-49
1 米内	50-70
3 米内	69-89
5 米	90-99

3.4 识别模式

参数	模式
0	口令模式。每次识别时都需要喊出一级口令，10s 左右无发音将自动退出。
1	普通模式。该模式不需要喊一级口令，直接可以喊二级口令操作，没有延时等待和退出功能。（安静的环境中使用，嘈杂容易产生误触发）
2	按键模式。按键模式和口令模式差不多，只在于按键模式需要按按键，而口令模式是喊一级口令，其他都一样。

3.5 延时参数

延时参数即是在口令模式和按键模式中的一个延时等待功能，例如默认设置的参数为 12，那么大概延时等待时间为 10s 左右，同修改这个参数可以改变等待的时间，数值越大，等待越久。这个延时只作为一个延时时间参考，非绝对准确的时间参数。

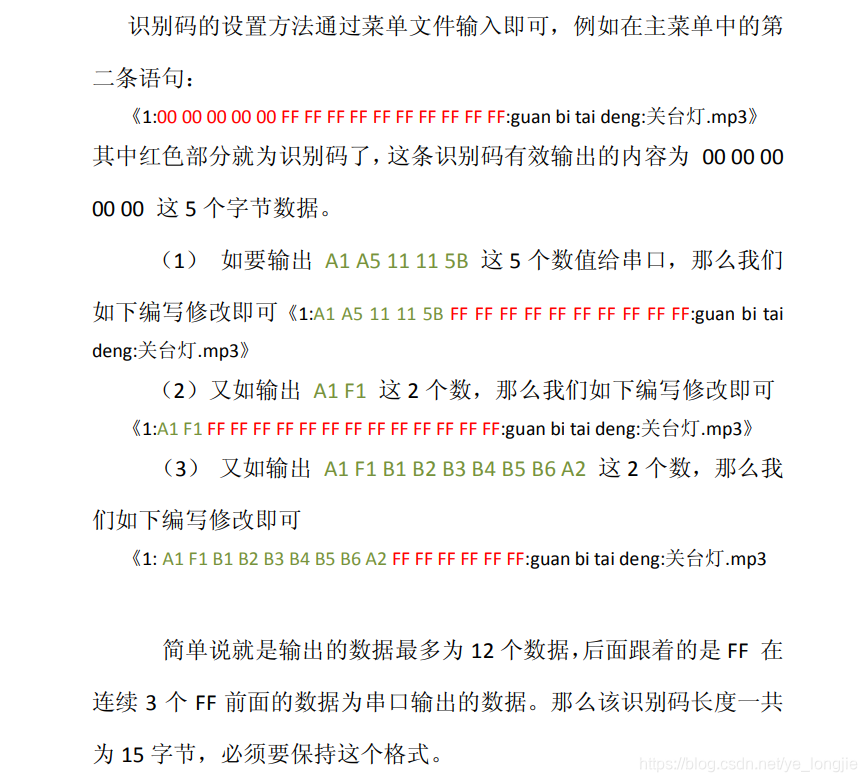

4 串口识别码输出功能介绍

每识别成功关键词后，串口都会自动输出识别码，而这识别码可以在 1-12 字节（16 进制格式）内，自由规定数值。

5 MP3 点播功能说明

可以用单片机串口对本语音模块发送串口数据，从而实现播放 TF 卡指定的 MP3 文件。

在利用 MP3 点播功能时，需要先把 TF 卡的 MP3 数据复制到 TF 卡根目录中，即不要带文件夹放就行。

MP3命名必须是MP3_X.mp3,x 是16进制序号。

通信格式如下：

指令（16 进制格式）	点播的 MP3 名称
AA FD 01 00 DF	MP3_1.mp3
AA FD 02 00 DF	MP3_2.mp3
AA FD 03 00 DF	MP3_3.mp3
AA FD 04 00 DF	MP3_4.mp3
AA FD 05 00 DF	MP3_5.mp

例如要点播 MP3_1.mp3 这个 MP3 文件，那么我们就利用单片机串口发送数据《AA FD 01 00 DF》这个 16 进制数据给语音模块就可以播放 MP3_1.mp3 这个文件了，当然文件的是什么声音我们不管，自己改就行，名字不要变即可。

6 应用

LDV5 的应用很简单，以口令模式为例：

• 1、修改口令关键词,和响应的mp3文件。



• 2、在主菜单或二级菜单设置需要识别的语句和响应MP3文件（设置好不同的串口识别码，以供单片机处理响应的指令）。

• 3、单片机接收识别码，执行对应的指令。
