一篇很简单，有必要了解的文章 - STM32复位来源（寄存器版）

“

最近项目遇到了一个问题：一个子系统，具有IAP升级的功能，Bootloader位于0x08000000，也就是说系统在运行过程允许复位。但是，该子系统需要在上电的过程中处理某项任务（而且只需要上电的那一次）。

问题来了：我们如何判断系统是第一次上电复位？

解决的办法有很多种，但是最简单的办法就是获取系统复位来源，详情请看文章。

其实，这篇文章的内容也能回答之前一位网友的问题，不知你会不会阅读本文。

Ⅰ

RCC复位和时钟控制

RCC：Reset and Clock Control

相信大家都知道RCC是什么，主要就是讲述复位和时钟的章节。先来讲述一下复位种类。

STM32的复位大概分为三类：系统复位、电源复位和后备域复位。

系统复位：

1. NRST引脚上的低电平(外部复位)

2. 窗口看门狗计数终止(WWDG复位)

3. 独立看门狗计数终止(IWDG复位)

4. 软件复位(SW复位)

5. 低功耗管理复位

电源复位：

1. 上电/掉电复位(POR/PDR复位)

2. 从待机模式中返回

备份区域复位：

1. 软件复位，备份区域复位可由设置备份域控制寄存器(RCC_BDCR)中的BDRST位产生。

2. 在VDD和VBAT两者掉电的前提下， VDD或VBAT上电将引发备份区域复位。

Ⅱ

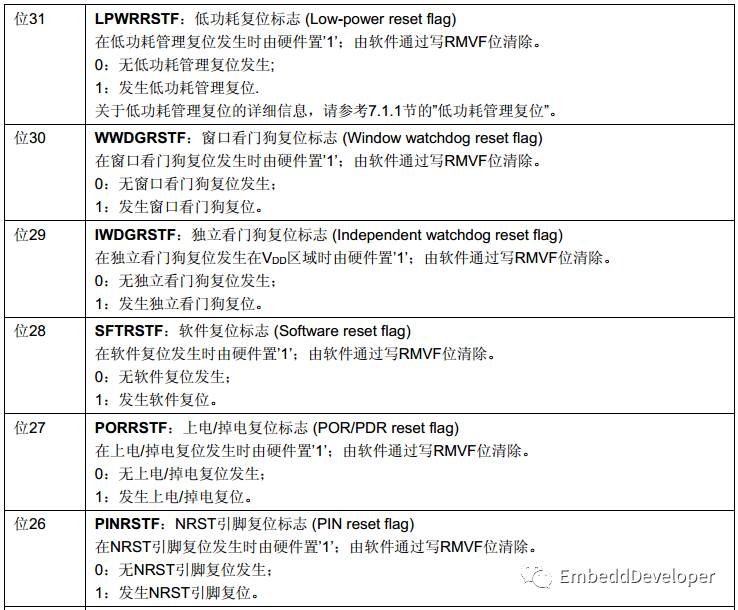

RCC_CSR

CSR：Control/Status Register，即控制/状态寄存器。

在STM32种，RCC的寄存器和功能因芯片的不同而不同，但RCC_CSR寄存器是众多STM32种都具有的一个。

这个寄存器就会记录各种复位的状态，我们只需要读取这个寄存器即可知道是什么样子引起的复位。

Ⅲ

源代码实例

上面说了那么多，其实大家都容易理解，但只有真正实测过源代码，才能真正起到掌握的作用。

为了方便某些懒惰的朋友，我将提供测试源代码，方便大家学习和掌握。

本文源代码给予前面文章【CM3内核复位与系统复位区别及应用】提供的源代码的基础上修改而来。

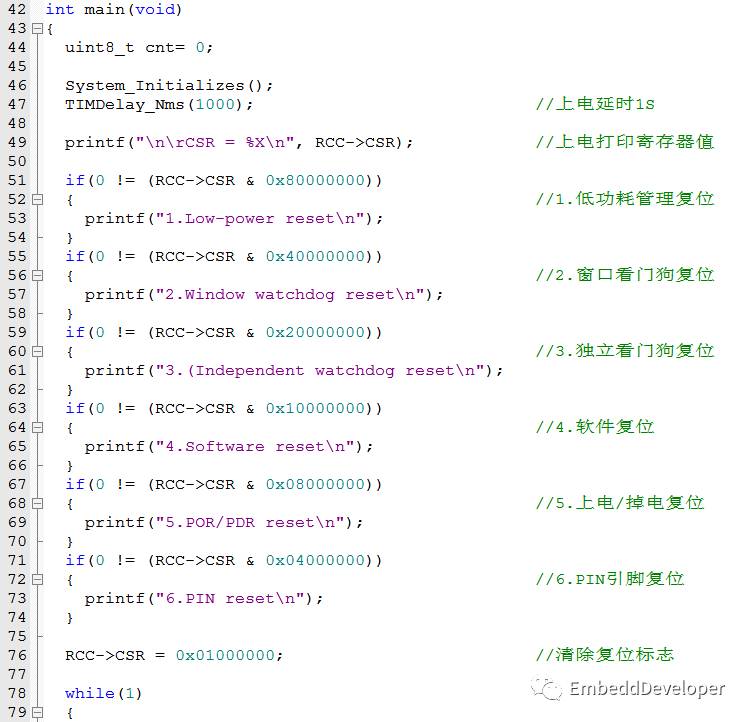

现在主要看下测试源代码和测试效果：

各种情况打印结果：

1.上电复位打印信息

CSR = C000000

5.POR/PDR reset

6.PIN reset

Demo...

Demo...

2.按键（PIN）复位打印信息

CSR = 4000000

6.PIN reset

Demo...

Demo...

3.内核复位 NVIC_CoreReset();打印信息

CSR = 0

Demo...

Demo...

4.系统复位 NVIC_SysReset();打印信息

CSR = 14000000

4.Software reset

6.PIN reset

Demo...

Demo...

到了这一步，相信大家基本明白了。但是，还有值得进一步分析的地方，这里我算是给大家安排的作业（只有愿意动脑思考的人，才会有进步）。

为了方便大家学习，我将源代码提供给大家下载（虽只有STM32F1，但其他系列类似）。

STM32F103ZE（Keil）_复位来源（寄存器版）：

http://pan.baidu.com/s/1hskScba
