初步在MeteoInfo中支持了Wavefront object三维模型，支持自动计算vertex的法线，不过目前还没有读Texture数据。从网上找了一些三维模型的obj数据文件，尝试了一下，效果还可以。

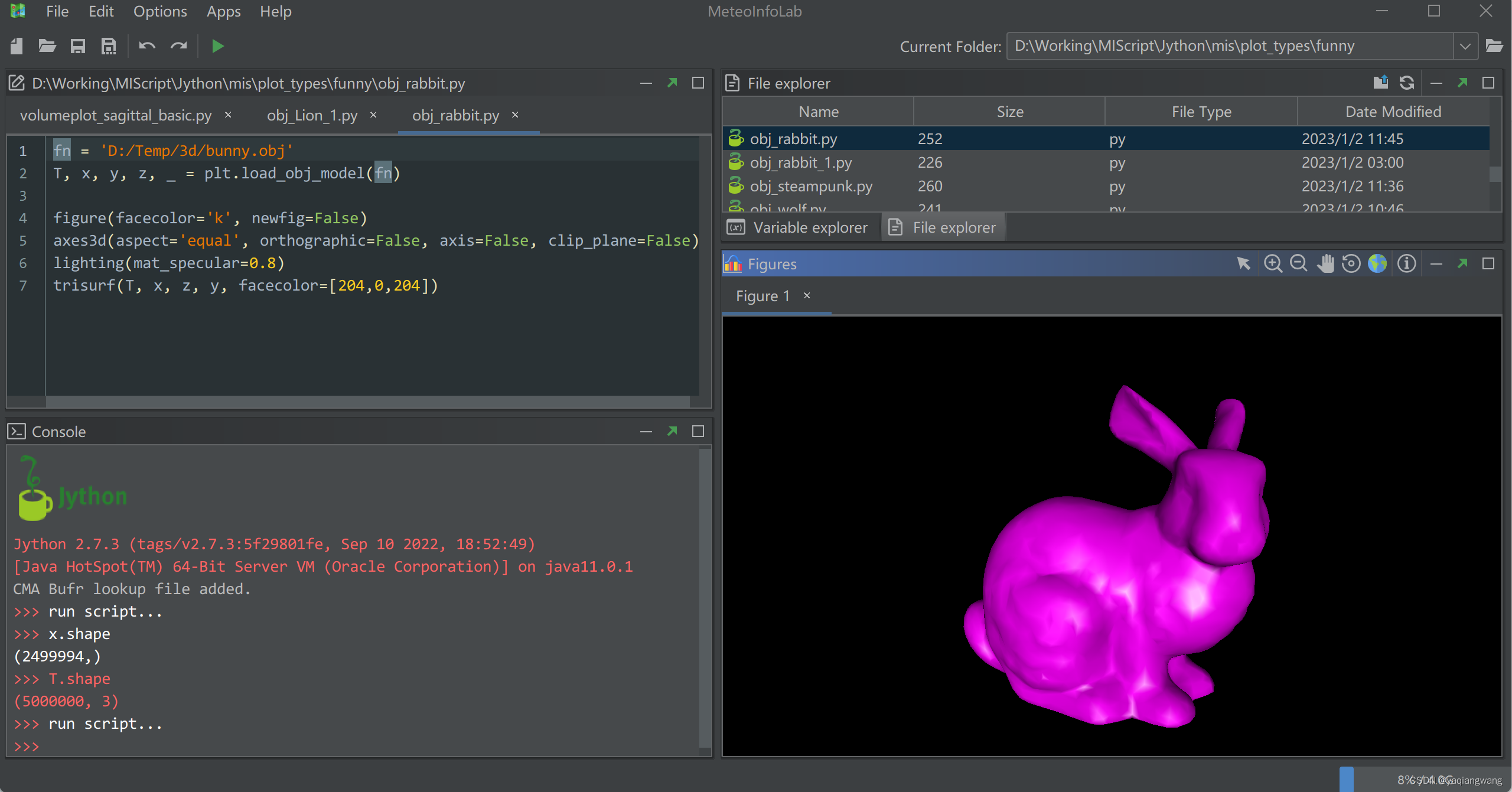

斯坦福兔子的简单模型：

fn = 'D:/Temp/3d/bunny.obj'
T, x, y, z, _ = plt.load_obj_model(fn)

figure(facecolor='k', newfig=False)
axes3d(aspect='equal', orthographic=False, axis=False, clip_plane=False)
lighting(mat_specular=0.8)
trisurf(T, x, z, y, facecolor=[204,0,204])

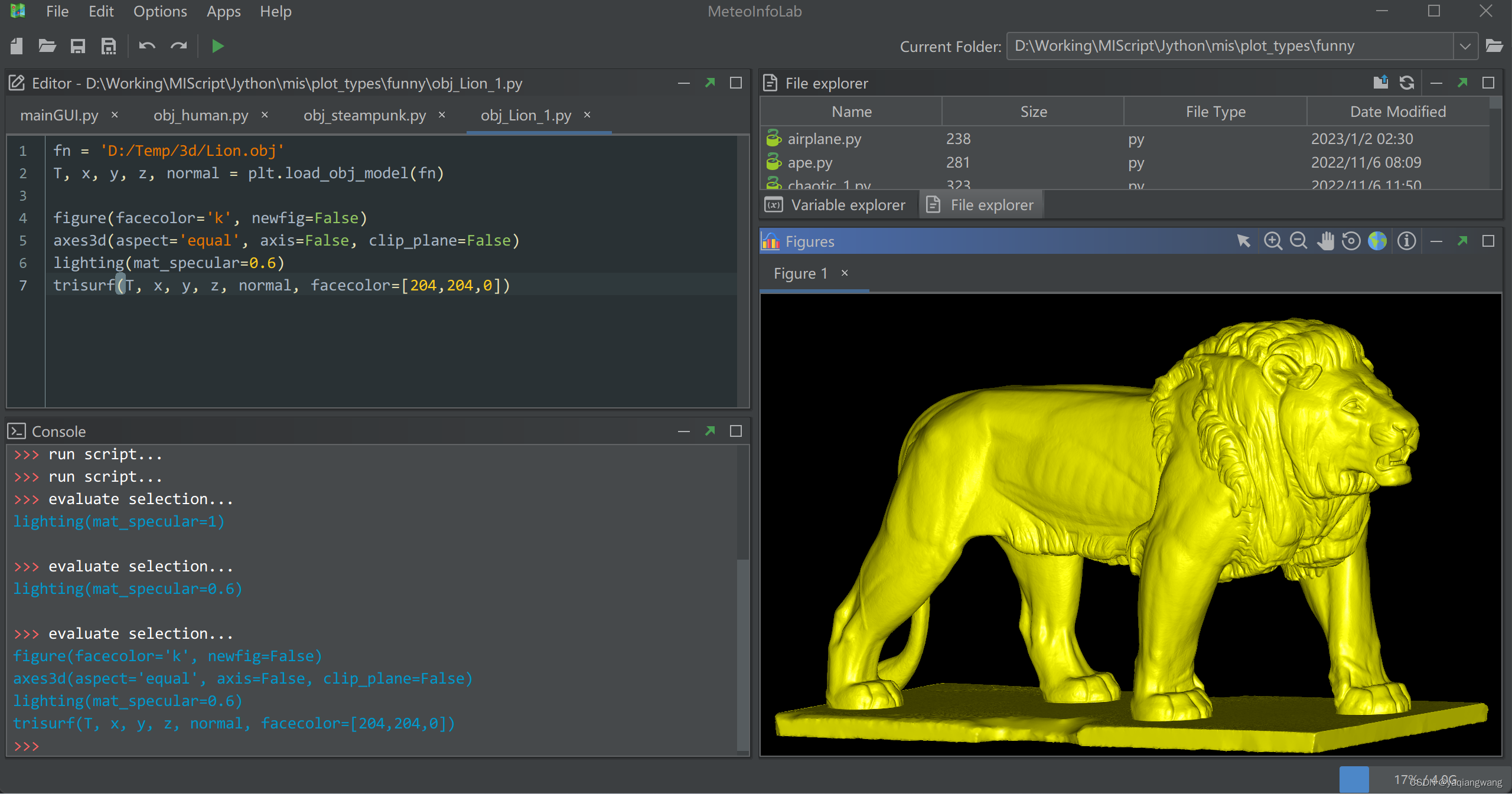

下面是一个狮子三维模型，包含了500万个三角形，能够较好刻画细节：

fn = 'D:/Temp/3d/Lion.obj'
T, x, y, z, normal = plt.load_obj_model(fn)

figure(facecolor='k', newfig=False)
axes3d(aspect='equal', axis=False, clip_plane=False)
lighting(mat_specular=0.6)
trisurf(T, x, y, z, normal, facecolor=[204,204,0])
