本文档详细介绍了如何在STM32项目中移植并配置SEGGER RTT库，以实现浮点数打印和彩色日志输出。首先从安装目录获取RTT源代码并将其添加到项目中，然后修改SEGGER_RTT_Config.h裁剪内存和启用浮点数支持。接着，修改SEGGER_RTT_printf.c以处理浮点数，并在用户层封装宏定义，提供方便的日志输出接口。在测试过程中，发现并解决了浮点数负数打印丢失的问题。此外，还记录了在RT1052上移植时遇到的显示问题及解决方法，包括查找SEGGER_RTT.o的.bss段地址并在RTT Viewer中配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1. 从安装目录下找到RTT源代码

C:\Program Files\SEGGER\JLink\Samples\RTT

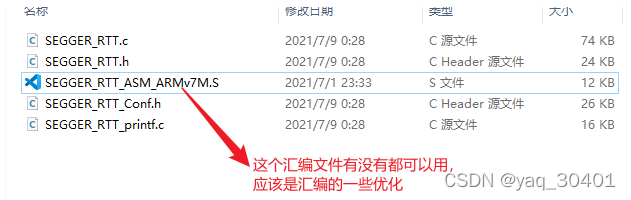

将压缩包解压，解压后目录如下

将RTT中源代码拷贝至项目工程中

2. 修改配置和源代码

SEGGER_RTT_Config.h 中可根据需要裁剪内存占用大小，和是否启动LOCK和UNLOCK, 并添加浮点数支持的宏定义

//! 浮点数的支持(需要420 BYTE的flash空间)
#ifndef SEGGER_RTT_PRINT_FLOAT_ENABLE
    #define SEGGER_RTT_PRINT_FLOAT_ENABLE                 (1)
#endif

如何支持浮点数打印,修改SEGGER_RTT_printf.c

调用关系SEGGER_RTT_printf–>SEGGER_RTT_vprintf, 固在SEGGER_RTT_vprintf中添加如下代码

int SEGGER_RTT_vprintf(unsigned BufferIndex, const char * sFormat, va_list * pParamList) {
  char c;
  SEGGER_RTT_PRINTF_DESC BufferDesc;
  int v;
  unsigned NumDigits;
  unsigned FormatFlags;
  unsigned FieldWidth;
  char acBuffer[SEGGER_RTT_PRINTF_BUFFER_SIZE];

  BufferDesc.pBuffer        = acBuffer;
  BufferDesc.BufferSize     = SEGGER_RTT_PRINTF_BUFFER_SIZE;
  BufferDesc.Cnt            = 0u;
  BufferDesc.RTTBufferIndex = BufferIndex;
  BufferDesc.ReturnValue    = 0;

  do {
    c = *sFormat;
    sFormat++;
    if (c == 0u) {
      break;
    }
    if (c == '%') {
      //
      // Filter out flags
      //
      FormatFlags = 0u;
      v = 1;
      do {
        c = *sFormat;
        switch (c) {
        case '-': FormatFlags |= FORMAT_FLAG_LEFT_JUSTIFY; sFormat++; break;
        case '0': FormatFlags |= FORMAT_FLAG_PAD_ZERO;     sFormat++; break;
        case '+': FormatFlags |= FORMAT_FLAG_PRINT_SIGN;   sFormat++; break;
        case '#': FormatFlags |= FORMAT_FLAG_ALTERNATE;    sFormat++; break;
        default:  v = 0; break;
        }
      } while (v);
      //
      // filter out field with
      //
      FieldWidth = 0u;
      do {
        c = *sFormat;
        if ((c < '0') || (c > '9')) {
          break;
        }
        sFormat++;
        FieldWidth = (FieldWidth * 10u) + ((unsigned)c - '0');
      } while (1);

      //
      // Filter out precision (number of digits to display)
      //
      NumDigits = 0u;
      c = *sFormat;
      if (c == '.') {
        sFormat++;
        do {
          c = *sFormat;
          if ((c < '0') || (c > '9')) {
            break;
          }
          sFormat++;
          NumDigits = NumDigits * 10u + ((unsigned)c - '0');
        } while (1);
      }
      //
      // Filter out length modifier
      //
      c = *sFormat;
      do {
        if ((c == 'l') || (c == 'h')) {
          sFormat++;
          c = *sFormat;
        } else {
          break;
        }
      } while (1);
      //
      // Handle specifiers
      //
      switch (c) {
		...

//! ============================================================
        //! 支持浮点数
#if (SEGGER_RTT_PRINT_FLOAT_ENABLE != 0)
        case 'f':
        case 'F':
        {
            float fv;
            fv = (float)va_arg(*pParamList, double);    //取出输入的浮点数值

			if(fv < 0) _StoreChar(&BufferDesc, '-');          // 判断正负，用来显示负号

            v = abs((int)fv);                                //取整数部分

            _PrintInt(&BufferDesc, v, 10u, NumDigits, FieldWidth, FormatFlags); //显示整数
            _StoreChar(&BufferDesc, '.');                                        //显示小数点

            v = abs((int)(fv * 1000));
            v = v % 1000;
            _PrintInt(&BufferDesc, v, 10u, 3, FieldWidth, FormatFlags);          //显示小数点后三位
        }
        break;
#endif
//! ============================================================

      default:
        break;
      }
      sFormat++;
    } else {
      _StoreChar(&BufferDesc, c);
    }
  } while (BufferDesc.ReturnValue >= 0);

    ...
}

3. 用户层封装, 在头文件中实现如下代码

//! 调试输出配置
#define RTT_DBG_ENABLE          (1)

#if RTT_DBG_ENABLE
    #include "SEGGER_RTT.h"
	/* 初始化调试模块 */
    #define DEBUG_INIT()    SEGGER_RTT_Init()
    /* RTT 终端号 */
    #define RTT_DBG_PORT        0
    #define LOG_PROTO(type,color,format,...)                        \
            SEGGER_RTT_printf(RTT_DBG_PORT,"%s%s"format"\r\n%s",    \
                            color,                                  \
                            type,                                   \
                            ##__VA_ARGS__,                          \
                            RTT_CTRL_RESET)
    /* 清屏*/
    #define log_clear()     SEGGER_RTT_WriteString(RTT_DBG_PORT, "  "RTT_CTRL_CLEAR)
    /* 无颜色日志输出 */
    #define log_debug(format,...)   LOG_PROTO("D:","",format,##__VA_ARGS__)
    /* 有颜色格式日志输出 */
    #define log_info(format,...)    LOG_PROTO("I:", RTT_CTRL_TEXT_BRIGHT_GREEN , format, ##__VA_ARGS__)
    #define log_warn(format,...)    LOG_PROTO("W:", RTT_CTRL_TEXT_BRIGHT_YELLOW, format, ##__VA_ARGS__)
    #define log_error(format,...)   LOG_PROTO("E:", RTT_CTRL_TEXT_BRIGHT_RED   , format, ##__VA_ARGS__)

#else
    #define DEBUG_INIT()
    #define log_clear()
    #define log_debug
    #define log_info
    #define log_warn
    #define log_error
#endif

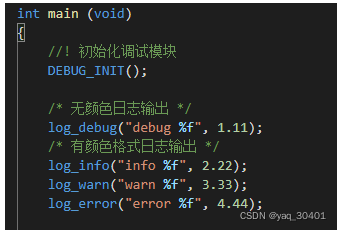

4. 测试

在这里插入图片描述

这样浮点数打印以及日志颜色都能使用了，注意:浮点数只能打印两位，如需要更多则修改源码即可

20221114修改：之前打印-0.03之类小于0的小数，负号会丢失，固重新修改了下打印浮点机制，现已正常

参考链接1：用VS Code开发STM32（四）——增加SEGGER RTT日志输出支持
参考链接2：给SEGGER RTT的 SEGGER_RTT_printf() 函数添加浮点显示功能

补充：

移植到rt1052上遇到的问题和解决
a. 移植到rt1052上后发现显示不出来，然后网上搜到了这个文章：https://blog.youkuaiyun.com/qq_31860135/article/details/128135539

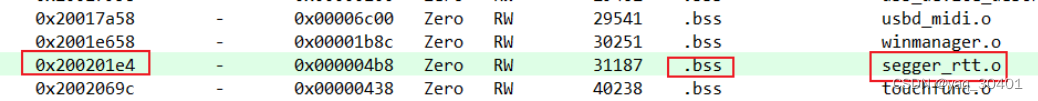

b. 然后从map文件中找到了segger_rtt.o的.bss端地址(即rtt上传至rtt viewer工具的缓冲数组)

c. 然后修改rtt viewer工具配置

d. 最终正常的显示效果

2. 问题分析
a. 尝试使用了6.98e版本的rtt viewer，发现可以自动检测到，直接显示（无需手动设置地址）

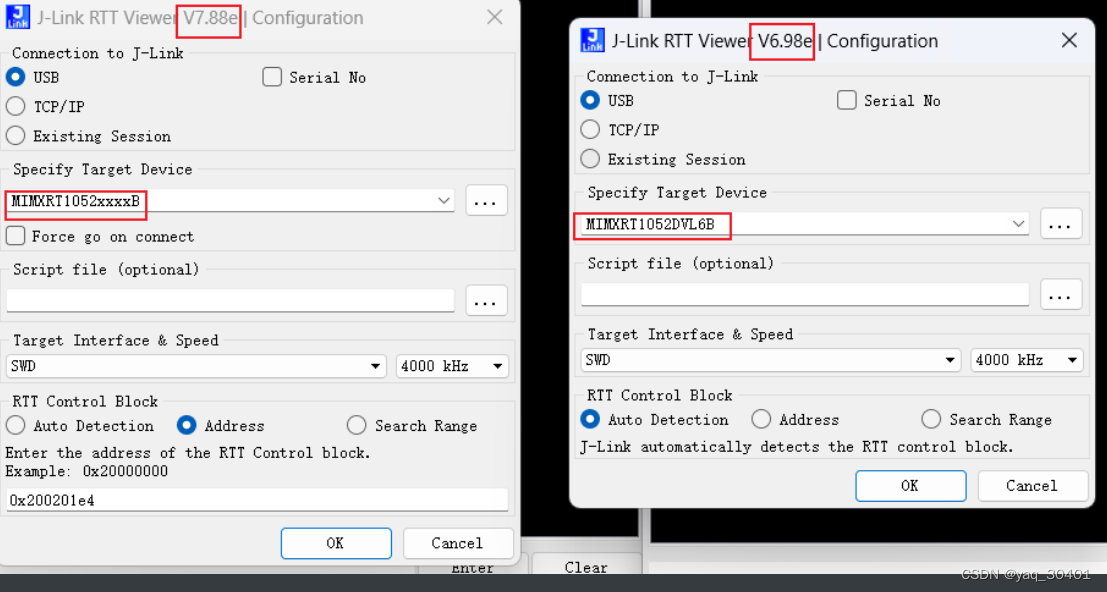

b. 对比两个版本设置差异：
c. 最终发现7.88e版本找不到具体的型号了，只有系列类型；而6.98e还可已找到对应的型号，所有6.98e可以直接自动检测，而7.88e需要手动输入地址
