Arduino Nano下使用u8glib点亮Oled 128x6

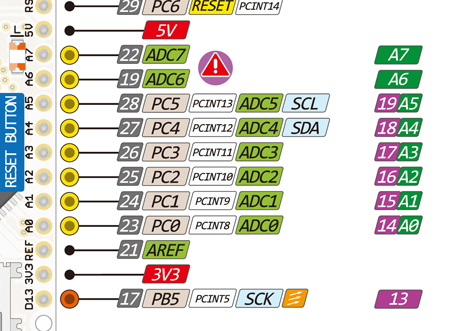

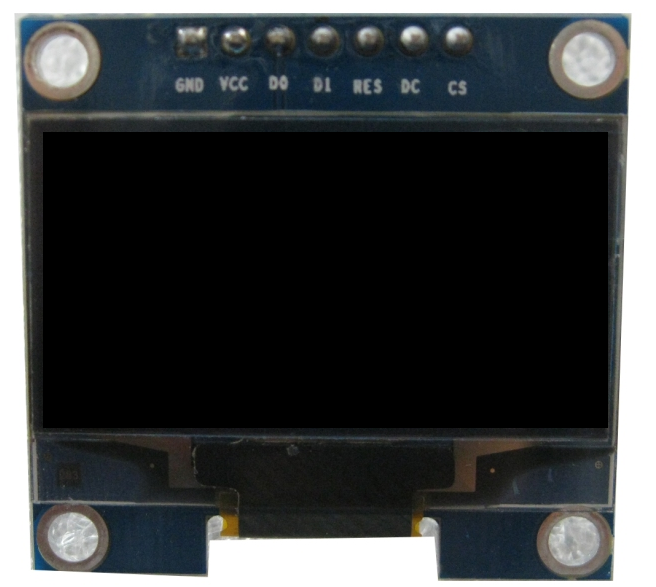

本帖最后由 bbc11234 于 2015-11-27 22:14 编辑 买了个oled,准备玩玩。拿到手一看，完全不懂。上网一查，关于oled这一块都是语焉不详，就没有好好说说要如何接线，如何设置的。所以说国人的作风就是太粗放了，就没有踏踏实实从基础做起的。 然后我得到了这个：   想要知道怎么做的吗？跟我按下面的步骤一步一步来即可。 1. 先在u8glib的官方网站下载u8glib的库。  u8glib_arduino_v1.18.1.zip (1.09 MB, 下载次数: 162) 最新arduino版的:1.18.1 2. 解压文件到arduino IDE安装目录的libraries目录下。 3. 连接你的oled到arduino主控板。我用的是nano。 如何连接呢？ u8glib是一个非常强大的库，支持任何连接方式。我买的这个oled需要连5个脚，加上vcc和gnd一共要7个脚。 咱们全联在模拟口上即可。如果你数字口空余你就可以联在数字口。   简单来说，我们把这些端口全联上nano就可以了。除vcc, gnd连在特定端口外，其它口随意插接。 接好后记下你分别联在哪个端口了。 查阅你的模块资料，上面应有写每个口的意义，比如说我这块： D0 时钟线 D1 数据线 RST 复位线 DC 数据/命令线 CS 片选线 这些翻译成u8glib的语言就是： d0->sck   时钟线 d1->mosi 数据线 res->reset 复位 dc->a0 命令线 cs->cs 片选线 你要记住sck, mossi, reset, a0, cs都插在哪里了。 再查阅一下你的oled用的是什么控制芯片，很多用的是ssd1306的。 在arduino里打开示例->u8glib, 在里面选择helloworld. 打开后，找到下面这一行： //U8GLIB_SSD1306_128X64 u8g(13, 11, 10, 9);        // SW SPI Com: SCK = 13, MOSI = 11, CS = 10, A0 = 9 注释去掉，改成 U8GLIB_SSD1306_128X64 u8g(14,15,16,17,18);        // SW SPI Com: SCK = 13, MOSI = 11, CS = 10, A0 = 9 并且在最后加上你插上的reset端口号。虽然官方说reset是可选的，但实测必须指定一下，否则不能点亮。 编译上传，即可完成点点亮。 要注意的几点： arduino的模拟口对应的号码你需要在资料上查阅一下，比如说nano的：   我这里用的是14-18, 也就是a0-a4口。 reset的端口号是额外加上的，否则实测不行。缺省是不需要的。 点亮oled不需要外接电源，功耗非常小。这算是唯一的一个优点吧，毕竟显示太小了，而且就目前这样子，也没有办法封装，加个外壳什么的。 接下来你就可以按照示例的做法来输出文字，或者任何其它的动画效果了。 希望大家都能早日用上oled。 在这个愉快的周末，可以好好玩玩oled. 有写好的例程，别忘了分享！
