mybatis类型转换器处理MYSQL数据库geometry类型转换

本文的解决方案是在mybatis类型转换器处理Postgis的方案基础上更改的，使用mysql5.7+版本。

mybatis类型转换器处理PostGis数据库geometry类型转换_mybatis geometry-优快云博客

首先需要确定在mysql中geometry类型数据的存储格式，输入输出格式。在Postgis中的geometry存储格式，输入输出格式。

1.Postgis的geometry格式与mysql的geometry格式联系

1.1postgis的geometry格式

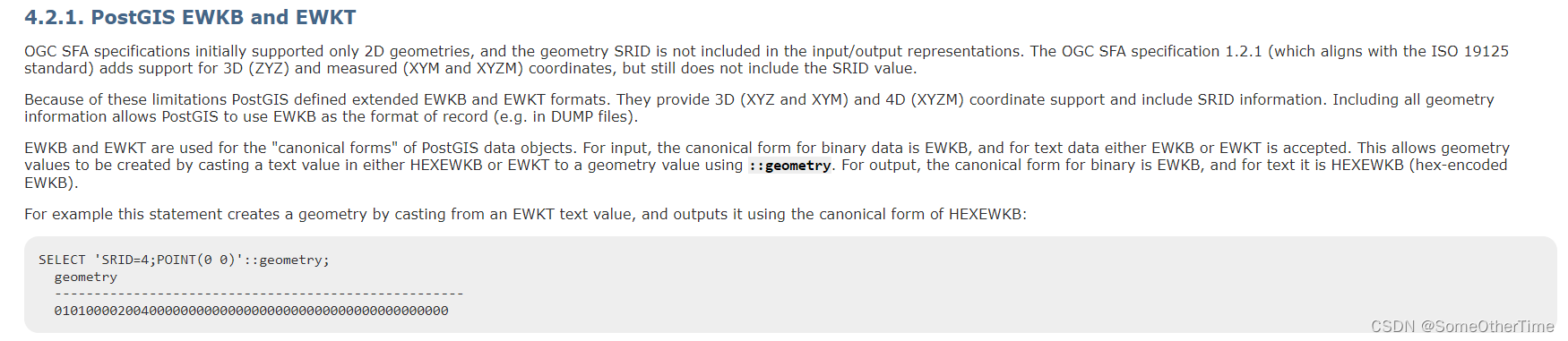

在Postgis官方文档说明了，OGC SFA specifications这套规范定义了WKB数据只支持2D数据，不支持3D数据，不支持坐标系数据。在OGC SFA specification 1.2.1 (which aligns with the ISO 19125 standard)这个标准中定义了3D数据，但是不支持坐标数据。

EWKB作为一种WKB格式的扩展，支持3D数据格式、测量坐标数据measured coordinates（XYZM）和SRID坐标数据（M坐标为监测值，可看成第4维）。（注意EWKB的3D格式扩展方式和OGC SFA specification 1.2.1中的3D格式扩展 OGC WKB不一样）。Postgis的几个类型底层存储的是EWKB格式。Postgis输入格式支持EWKB二进制格式，或者EWKB和EWKT文本格式。输出格式为二进制EWKB或文本格式HEXEWKB。

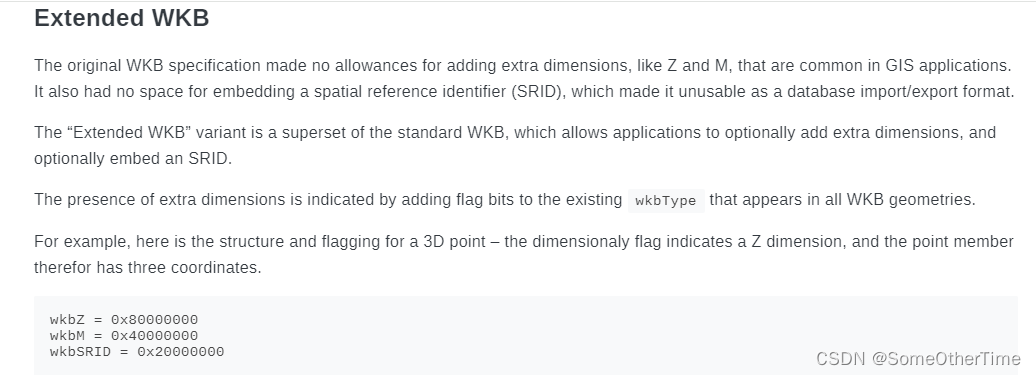

 EWKB的扩展类型标志位代表的含义（BIG_ENDIAN），分别是Z,M,SRID的标志位。本文转换默认SRID标志位存在。Well-Known Binary (WKB) | GEOS

WKT数据{"type":"Point","coordinates":[115.79504,33.867779]}对应

WKB数据0101000000C2C073EFE1F25C40EA93DC6113EF4040

EWKB数据字节0101000020E6100000C2C073EFE1F25C40EA93DC6113EF4040

WKB第一个字节01代表了字节顺序，01代表LITTLE_ENDIAN；再后面4个字节代表了几何类型，这里01000000（LITTLE_ENDIAN）代表了类型1是Point类型。EWKB与WKB在这4个字节中的前3个字节含义一样，第4个字节通过字节or操作可代表4维数据XYZM（注意这里是（LITTLE_ENDIAN情况，BIG_ENDIAN情况相反）。

EWKB又在之后的插入4个字节代表SRID坐标。

在Postgis实现org.locationtech.jts.io.WKBWriter源码中也能找出对应解析方式。

1.2mysql的geometry格式

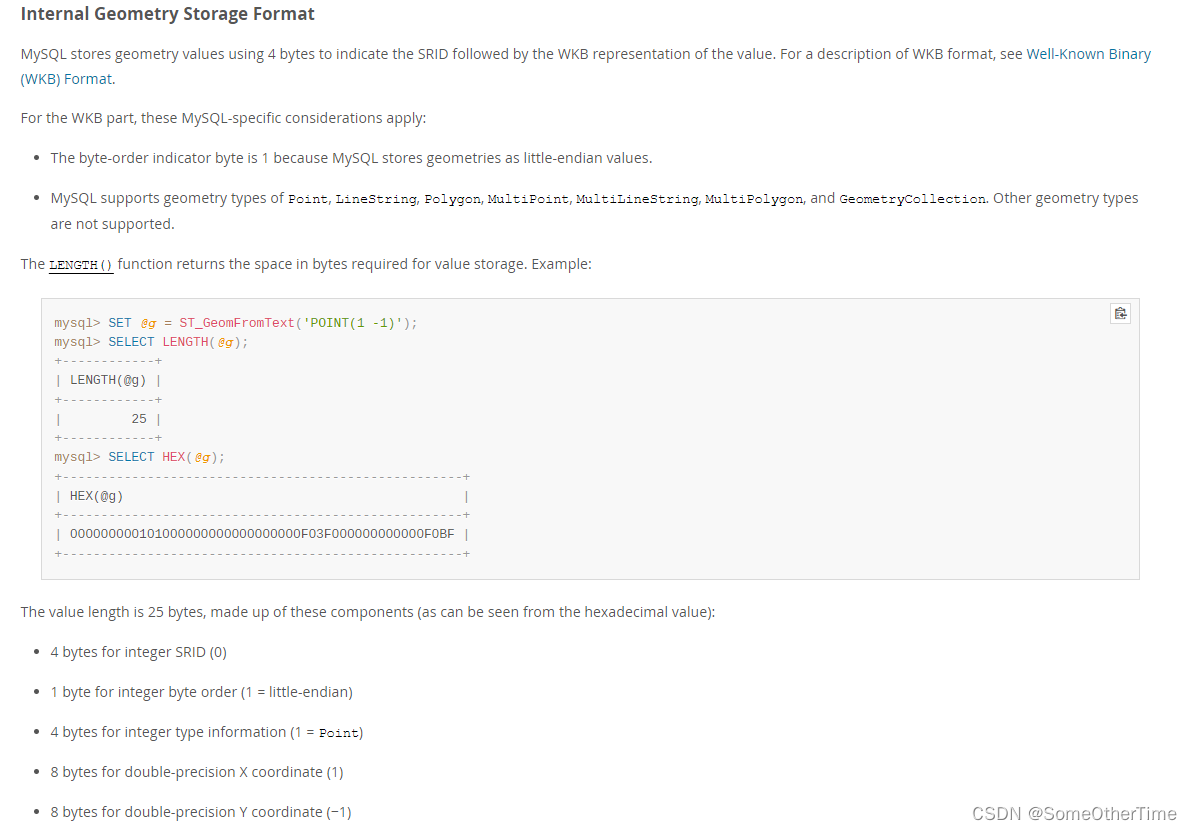

mysql官方文档说明了mysql的geometry类型是在WKB前面加了4个字节表明SRID坐标。

WKT数据{"type":"Point","coordinates":[115.79504,33.867779]}对应

WKB数据0101000000C2C073EFE1F25C40EA93DC6113EF4040

Mysql的WKB数据字节E61000000101000000C2C073EFE1F25C40EA93DC6113EF4040

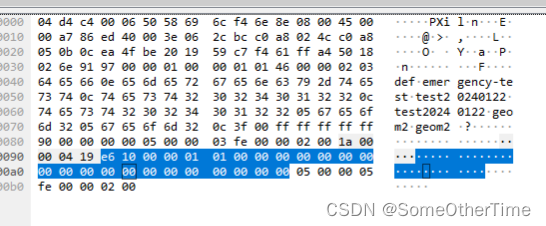

 通过抓包分析可知Mysql的输出格式是Mysql扩展的WKB格式。

1.3mysql的geometry格式与postgis的geometry格式转换

如果需要Geotools包来解析mysql的WKB格式，首先需要将mysql的WKB转换EWKB。

可以看出mysql的geometry格式和postgis的geometry格式都是在WKB基础上改造的。

postgis支持3D，mysql只支持2D，所以EWKB数据类型包括Mysql扩展的WKB数据类型。通过以上分析只需要将坐标位的顺序和类型位转换，就能将EWKB和Mysql扩展的WKB互相转换。

2.1代码实现

Mysql官方文档中提供许多操作geometry类型的函数，一个简单的思路可以是调用ST_GeomFromText转换函数，将WKT转换为Mysql扩展的WKB格式。

本文实现直接向Mysql发送二进制WKB数据。

通过查询mysql官方文档发送二进制数据需要添加introducer标识符，二进制的Introducers标识符是_binary，一般情况下sql语句只能发送字符流，在_binary后面可以输入二进制流（上图中为'abc'对应的ascii，但一般ascii只能通过程序编程输入）。

2.1 java实现

(1)将Mysql扩展WKB与Postgis的EWKB格式互相转换，再调用geotools工具解析EWKB。其余大致实现类似mybatis类型转换器处理PostGis数据库geometry类型转换_mybatis geometry-优快云博客

(2)发送二进制方法需要调用mysql提供的JDBC驱动，其提供了一些操作二进制的方法。

2.1.1 MYSQL的JDBC驱动操作二进制部分源码分析

大致思路是

(1).调用com.mysql.cj.jdbc.ClientPreparedStatement#setBlob(int, java.io.InputStream)方法，底层调用com.mysql.cj.ClientPreparedQueryBindings#setBinaryStream(int, java.io.InputStream, int)方法。将二进制流设置到bindValues数组中，bindValues数组代表数据库的字段。

(2).在mabtis调用org.apache.ibatis.executor.statement.PreparedStatementH
