verilog 流水线技术

流水线技术概览：

o流水线设计是经常用于提高所设计系统运行速度的一种有效的方法。为了保障数据的快速传输，必须使系统运行在尽可能高的频率上，但如果某些复杂逻辑功能的完成需要较长的延时，就会使系统难以运行在高的频率上，在这种情况下，可使用流水线技术，即在长延时的逻辑功能块中插入触发器，使复杂的逻辑操作分步完成，减小每个部分的延时，从而使系统的运行频率得以提高。流水线设计的代价是增加了寄存器逻辑，增加了芯片资源的耗用。

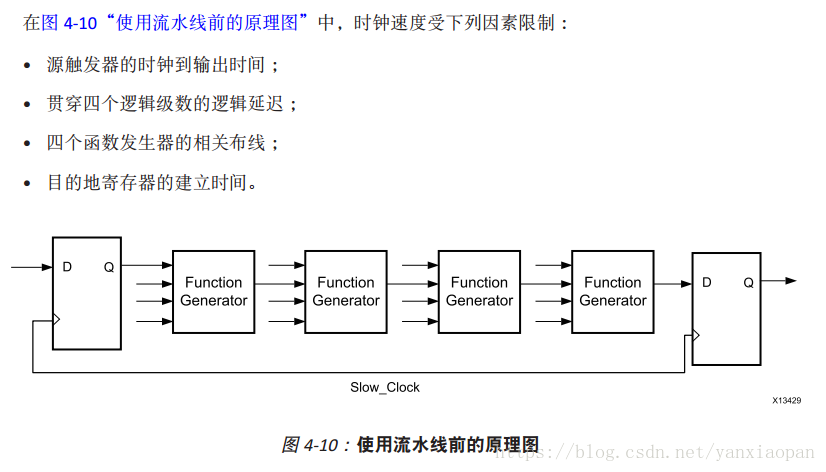

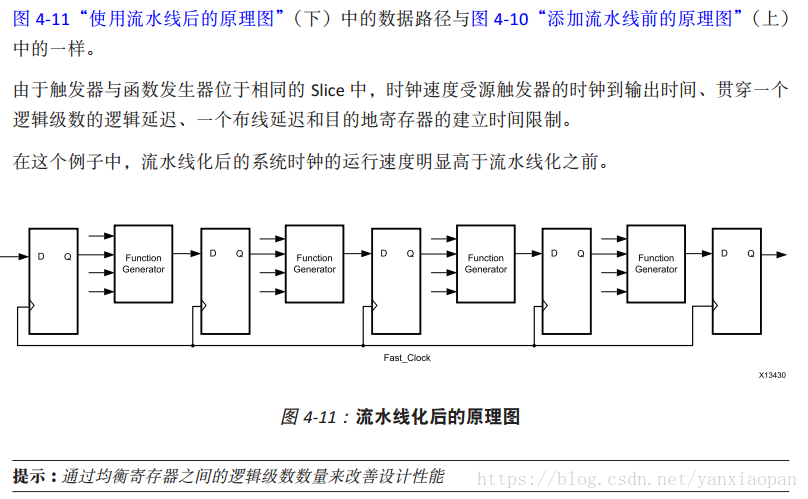

流水线原理：

对流水线的简单举例理解：

原始代码如下图所示：

reg [2:0] d;
always@(posedge clk,posedge rst)
begin
    if(rst)
        d<=0;
    else
        d<=a+b+c;
end

改为流水线的方式，如下图所示：
