zynq PS端向PL端的DDR3读写数据

最新推荐文章于 2025-03-12 11:54:23 发布

yanxiaopan

最新推荐文章于 2025-03-12 11:54:23 发布

阅读量2.1w

点赞数 5

分类专栏： zynq7000

本文链接：https://blog.youkuaiyun.com/yanxiaopan/article/details/80624059

版权

本文介绍了在ZC706开发板上，使用Vivado实现Zynq PS到PL DDR3的数据读写。详细探讨了MIG配置的复杂性，并提供了相关文档链接。在SDK中，通过memorytest模板程序验证了成功。同时，文章讨论了输入晶振时钟、主时钟、DDR3读写时钟以及用户时钟之间的关系，包括时钟倍频和分频操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参见我的工程E:\vivado_program\ps_control_pl_ddr3

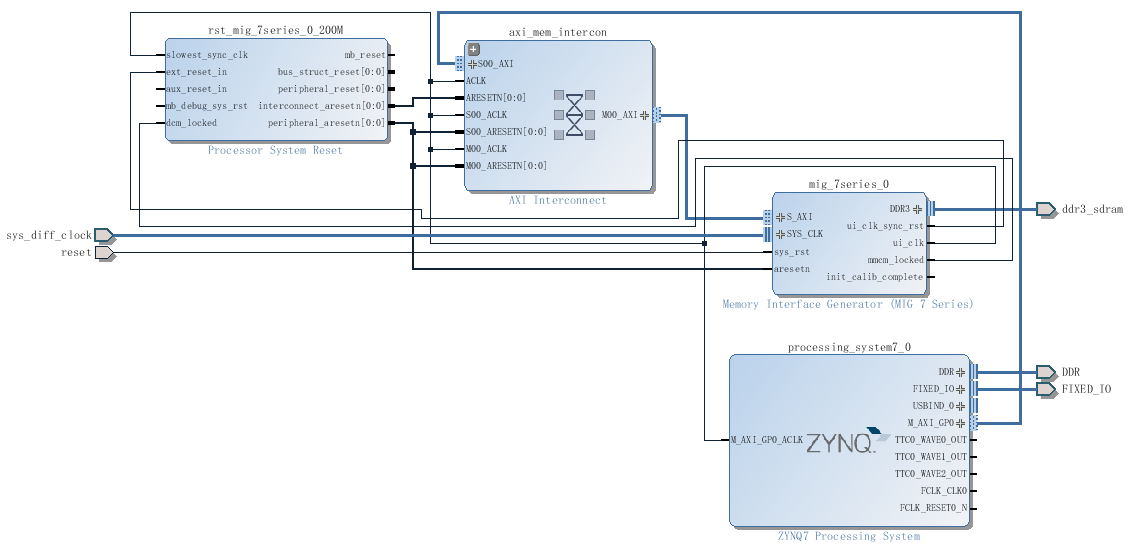

该例程是在ZC706开发板上实现的，在vivado中如下所示：

其中mig的配置比较复杂，具体参考文档在如下下载页中下载：

https://download.youkuaiyun.com/download/yanxiaopan/10467417

及xilinx官方文档ug898第五章。

在SDK中的程序如下所示：

#include <stdio.h>
#include "platform.h"
#include "xil_io.h"
#include "xparameters.h"

//void print(char *str);

int main()
{
    init_platform();

    //print("Hello World\n\r");
    int num;
    int result;
    xil_printf("..........the test is start.........\n\r");

    for(num=0;num<15;num++)
    {
    	Xil_Out32(XPAR_MIG_7SERIES_0_BASEADDR+num*4,0x10000000+num);
    }

    for(num=0;num<15;num++)
    {
    	result=Xil_In32(XPAR_MIG_7SERIES_0_BASEADDR+num*4);
    	xil_pr
