本文以setContentView(R.layout.activity_main)为入口，分析Android中View添加到屏幕窗口的流程。通过点击进入相关方法，如getWindow、installDecor等，介绍了从抽象类Window到其实现类PhoneWindow的操作，包括创建顶层布局容器DecorView、加载基础布局等步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

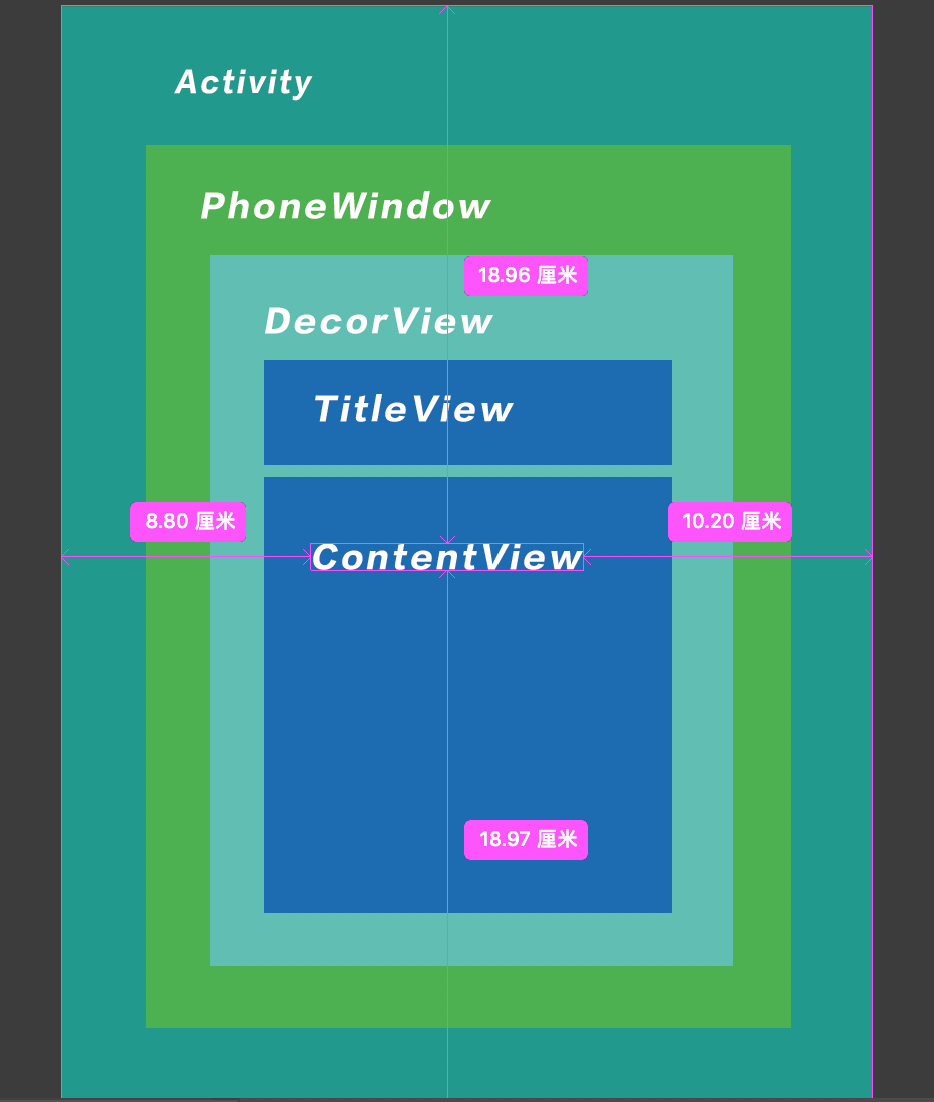

在这里插入图片描述

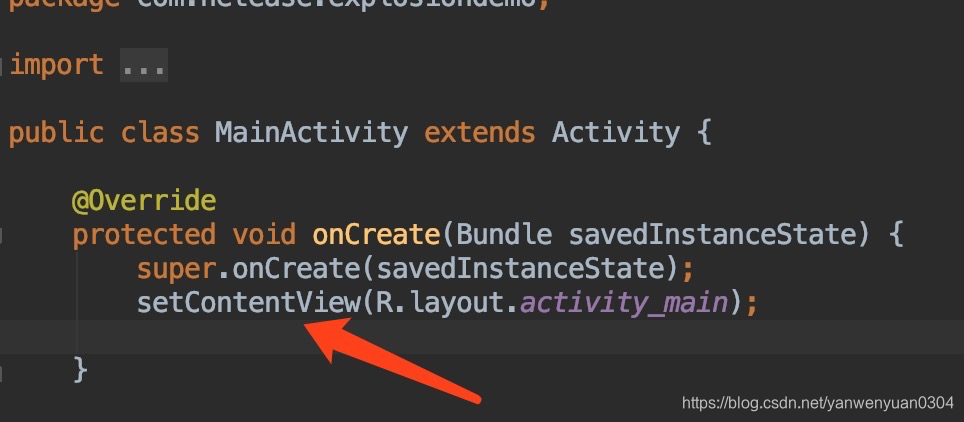

我们分析的入口：

setContentView(R.layout.activity_main);

点击进入setContentView

public void setContentView(@LayoutRes int layoutResID) { getWindow().setContentView(layoutResID); initWindowDecorActionBar(); }

点击进入getWindow

(因为调用的是getWindow().setContentView)
public Window getWindow() { return mWindow; }

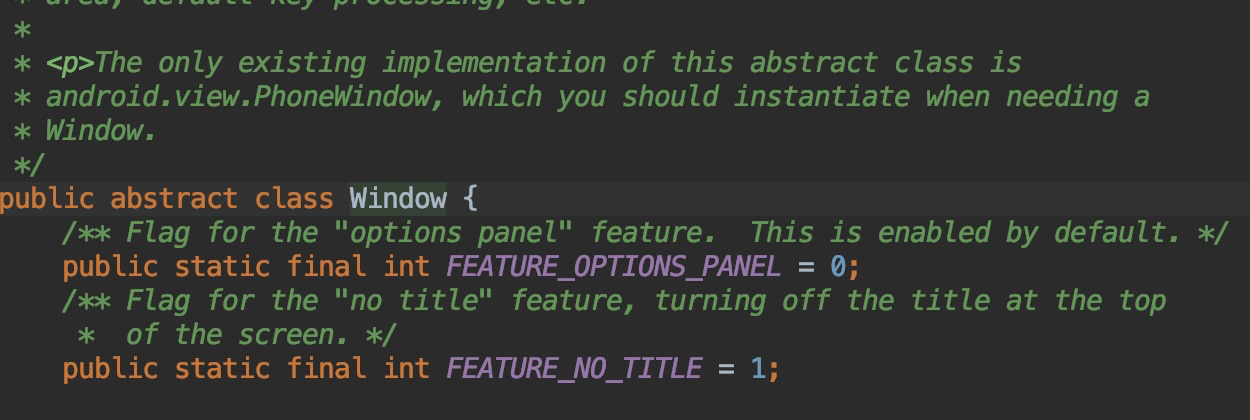

点击进入Window查看到

可以看到这是一个抽象类，从注释中可以看到PhoneWindow是Window的实现类。

进入PhoneWindow

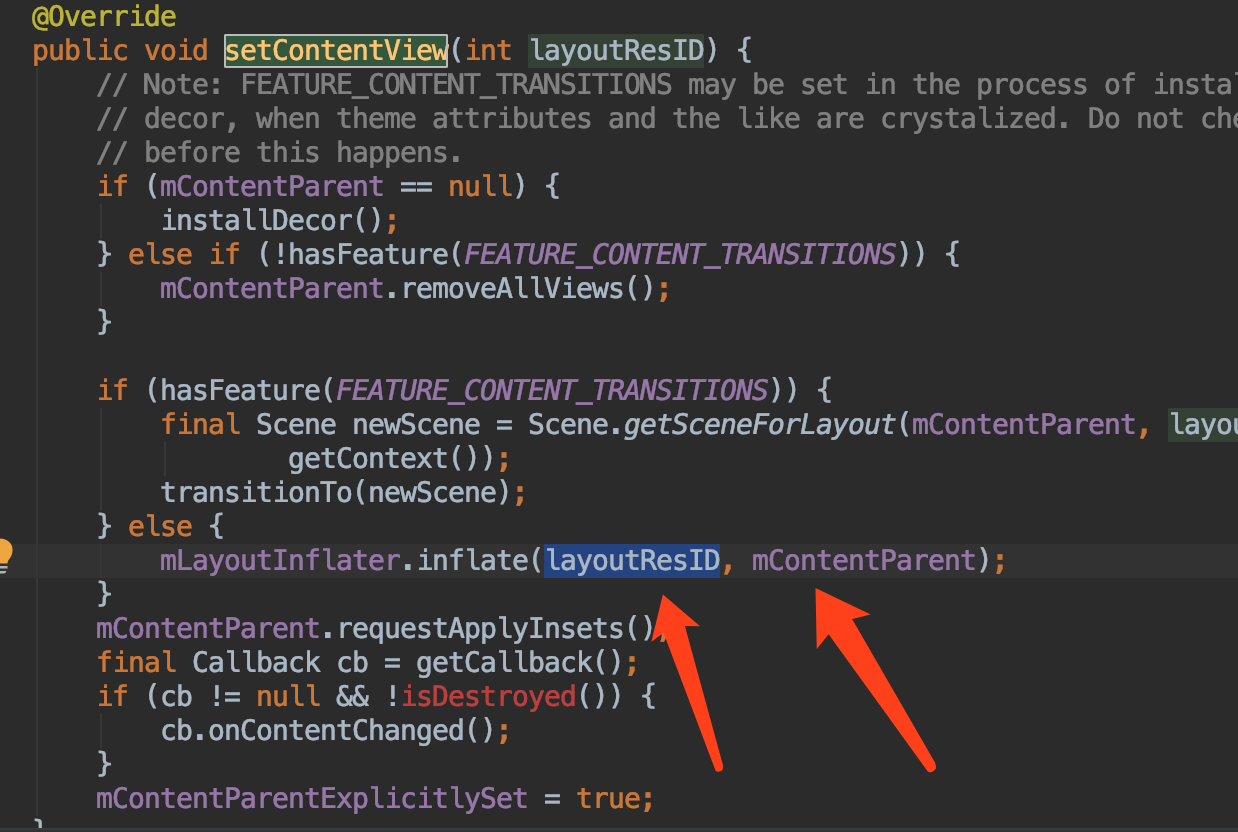

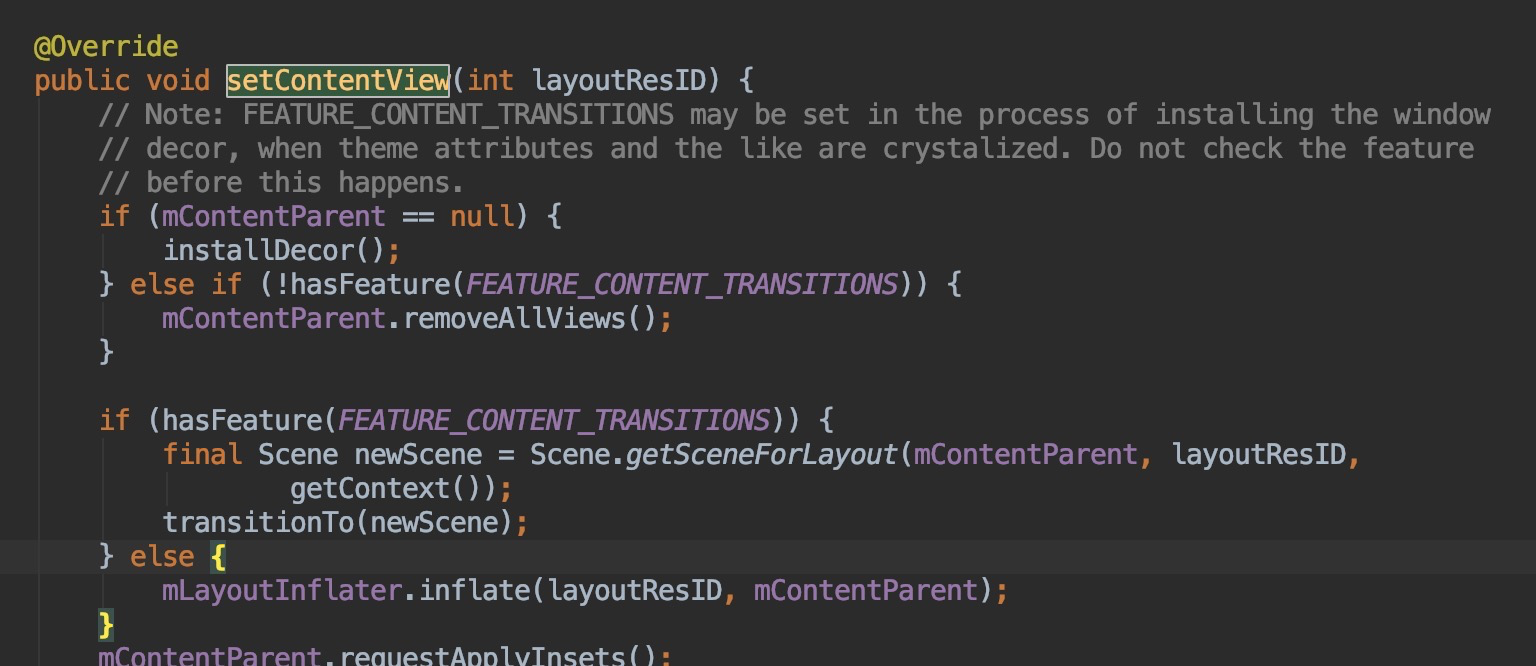

找到setContentView这个方法

在这里插入图片描述

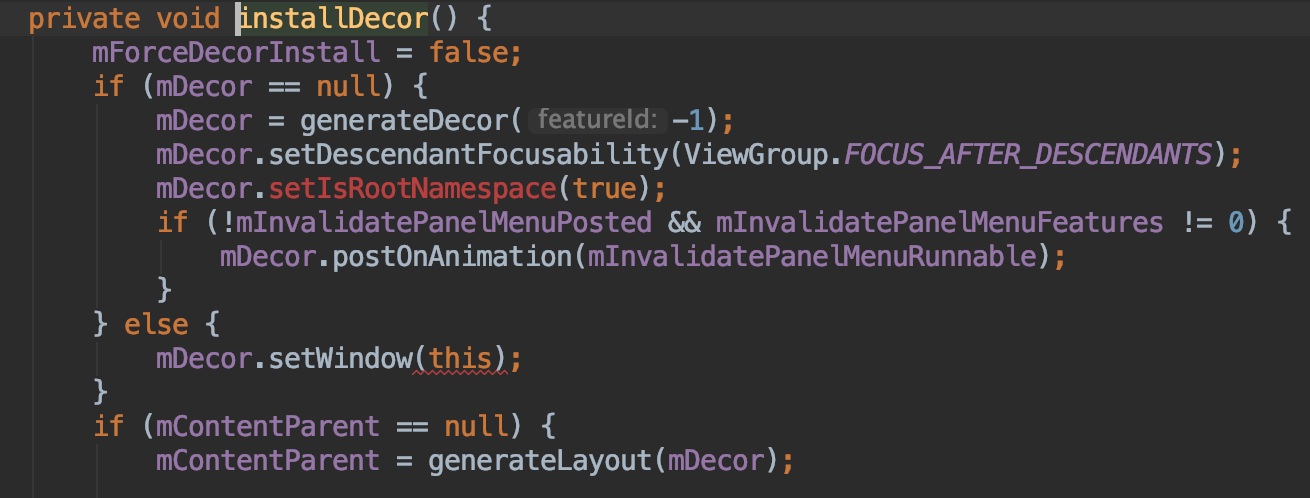

查看installDecor()方法

在这里插入图片描述
if (mDecor == null) { mDecor = generateDecor(-1);

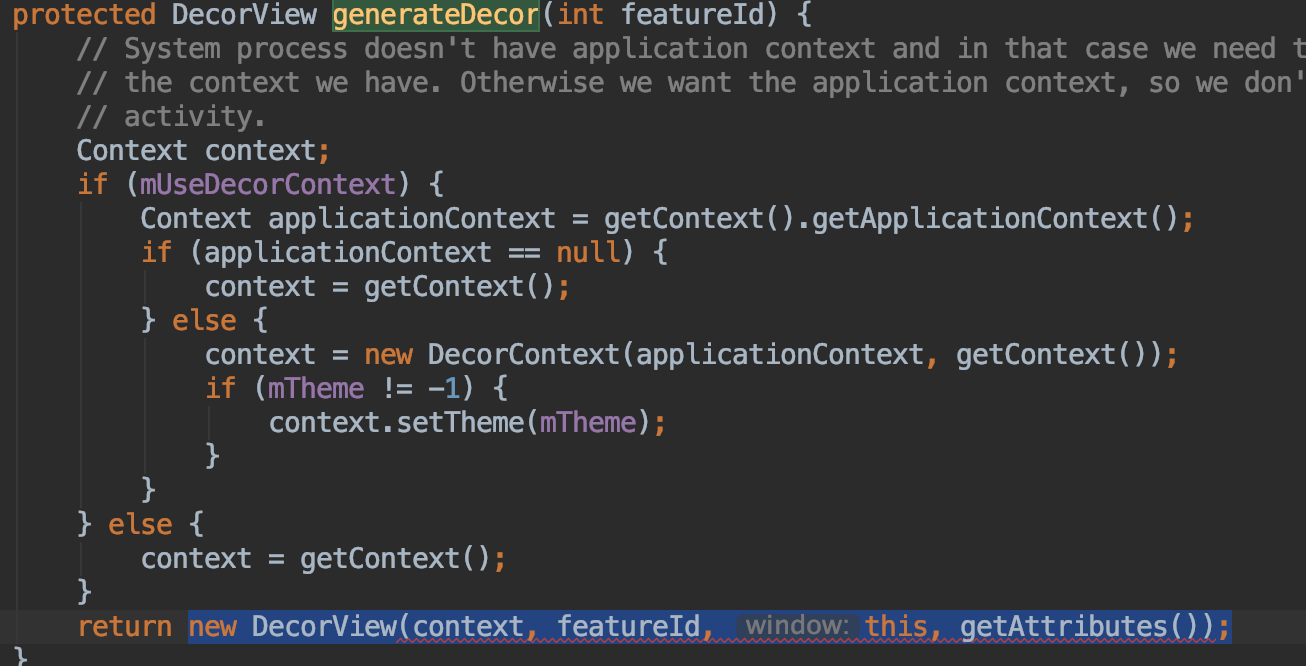

generateDecor(-1)方法得到
new DecorView(context, featureId, this, getAttributes());

查看DecorView

public class DecorView extends FrameLayout implements RootViewSurfaceTaker, WindowCallbacks
DecorView继承于FrameLayout

回到上面的PhoneWindow的installDecor方法

mContentParent = generateLayout(mDecor);

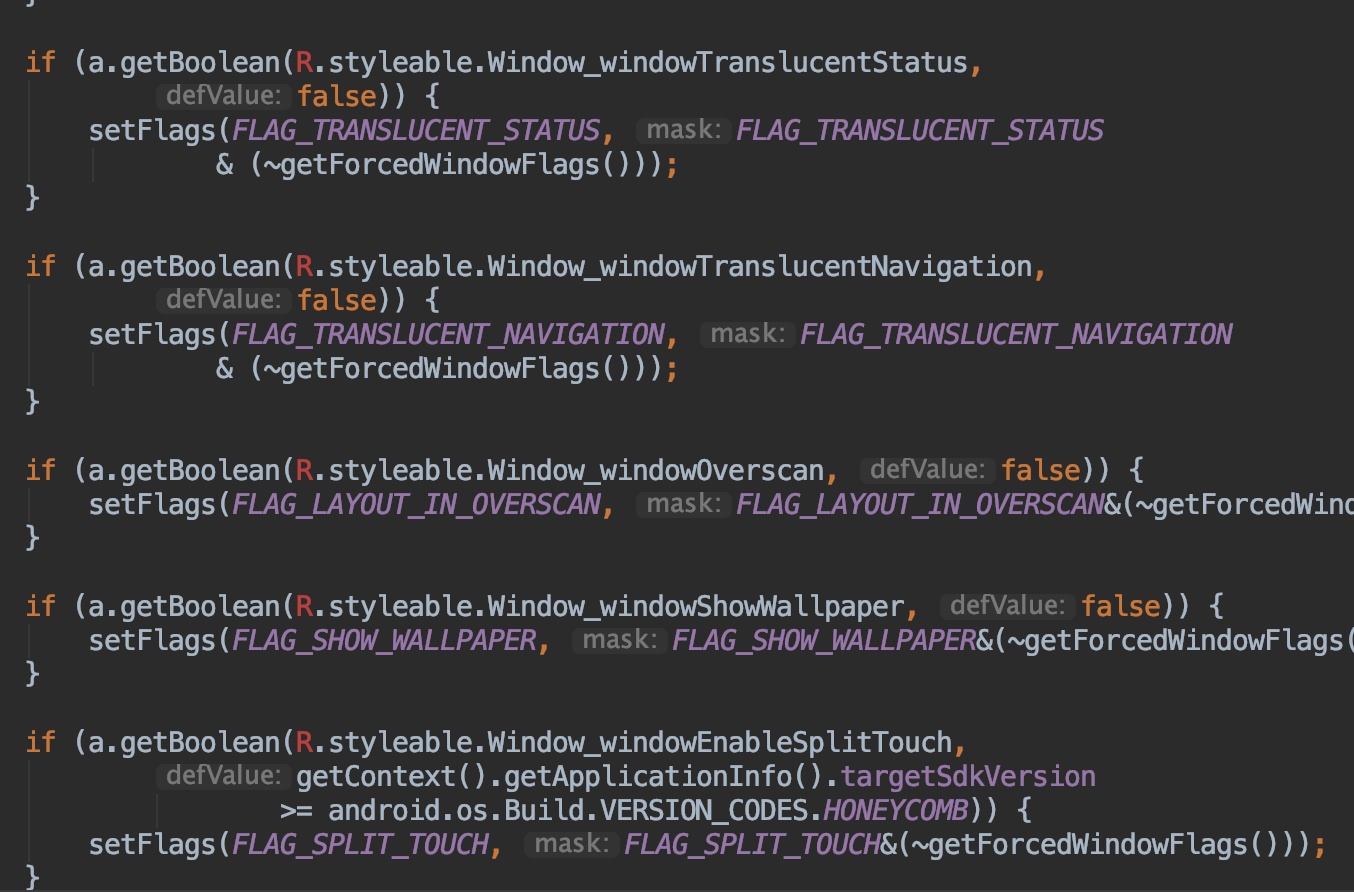

找到该方法点击进入generateLayout方法，这个方法里设置了很多根据主题什么设置了一堆熟悉过
在这里插入图片描述
核心代码如下
这块代码是把不同主题布局添加到DecorView
mDecor.onResourcesLoaded(mLayoutInflater, layoutResource);

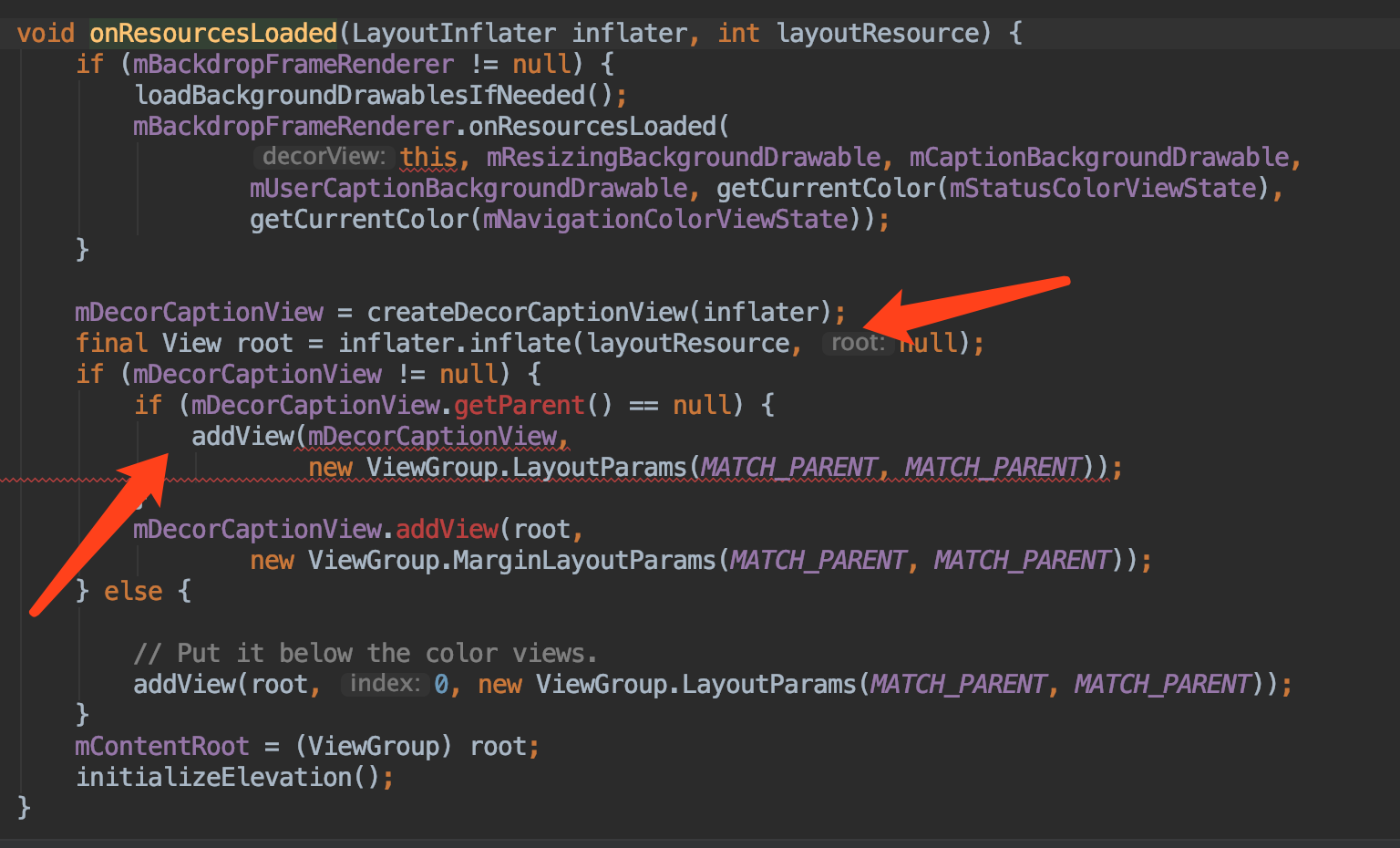

onResourcesLoaded方法详情
在这里插入图片描述

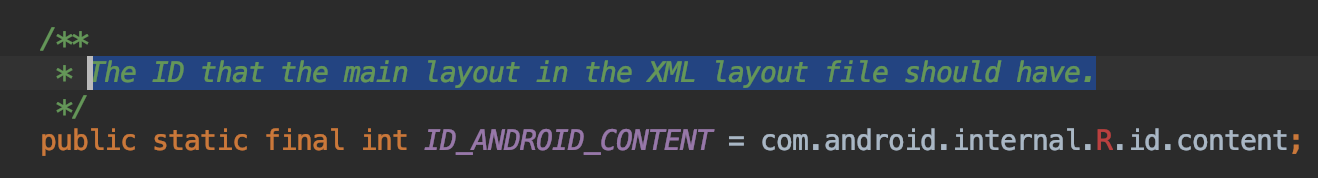

下面这块代码是根据主布局Id来获取主布局
ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);
contentParent就是我们要设置我们自己布局的父布局了。
