SMART LINE 产品选型

SMART LINE V4 全新精彩面板

概述：西门子敏锐抓住广大工业用户的需求，推出新一代SIMATIC精彩系列面板-SIMATIC SMART LINE V4 通过与S7-200 SMART PLC协作，为广大的OEM用户提供灵活、高效、可靠并极具性价比的小型自动化解决方案。V4开孔尺寸与V3一致，无需改变机柜尺寸，且可完全兼容V3项目；与V3相比，V4性能大幅提升。

• 亮点总览

1. 宽屏7寸、10寸两种尺寸，支持横向和竖向安装
2. 高分辨率：800×480(7寸)、1024×600(10寸)、色彩升级为16M色

LED背光

1. 集成以太网接口，可与S7-200 SMART PLC以及LOGO进行通讯
2. 隔离串口(RS485/422自适应切换)，可连接西门子、三菱、施耐德、欧姆龙等主流PLC设备，对于支持标准Modbus RTU协议的设备，最大连接数提升至16个
3. 无通风孔设计，极大提升严苛环境下的适应性
4. 支持S7以太网和串口协议的并行通讯，对于标准Modbus RTU协议设备，支持将SMART LINE 作为网关实现数据收发
5. 全新的诊断控件，支持以表格形式显示实时和历史数据
6. 支持直接从S7-200 SMART PLC工程文件提取变量导入到HMI变量表
7. 新增流动块控件和旋转动画

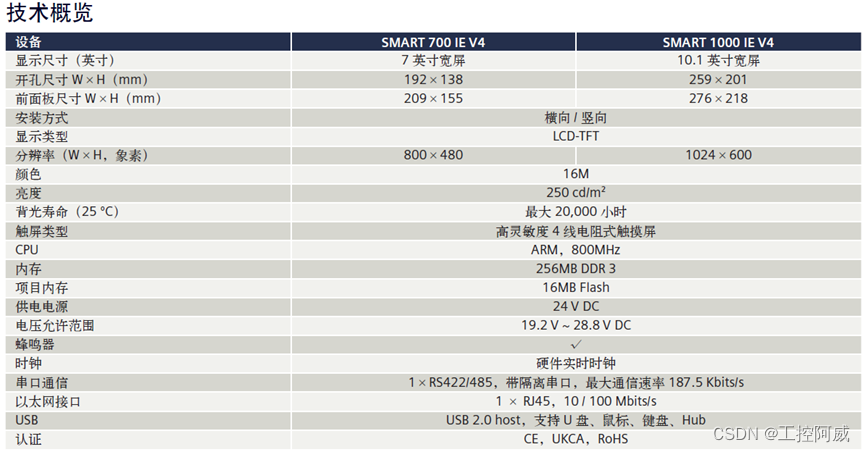

• 技术概览

表2-1 技术数据1

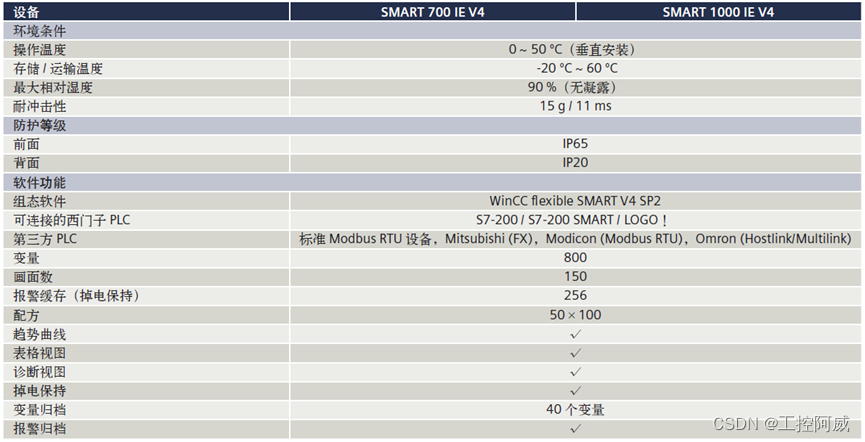

 表2-2 技术数据2

• 订货信息

表3-1 订单号

• 网址链接

www.siemens.com.cn/smartline
