交换综合实验记录

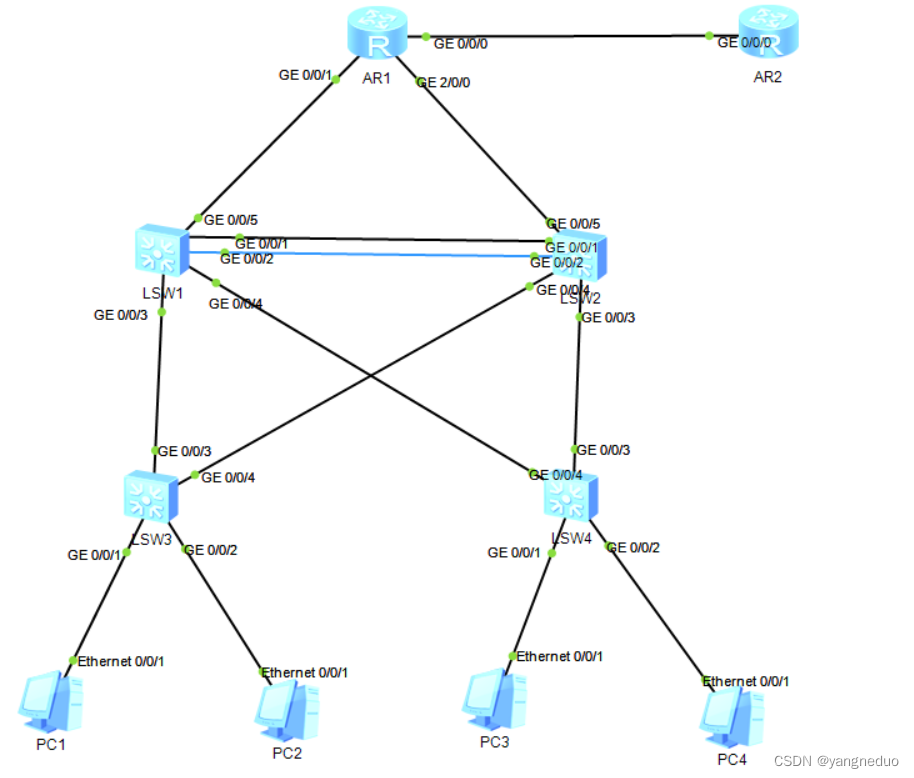

实验拓扑及要求

1，内网IP地址使用172.16.0.0/16分配

2，Sw1和sw2之间互为备份

3，VRRP/STP/VLAN/Eth-trunk均使用

4，所有Pc均通过DHCP获取Ip地址

5，ISP只能配置Ip地址

6，所有电脑可以正常访问ISP路由器环回

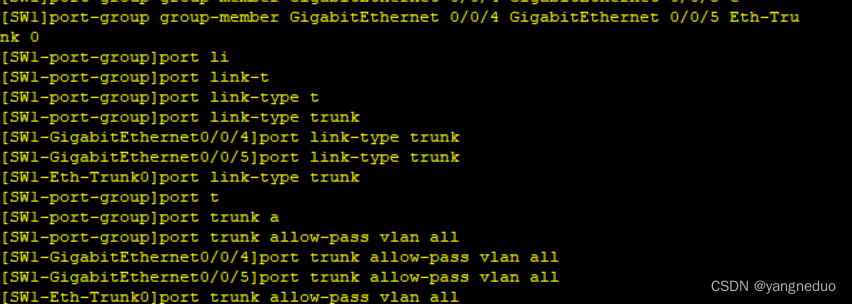

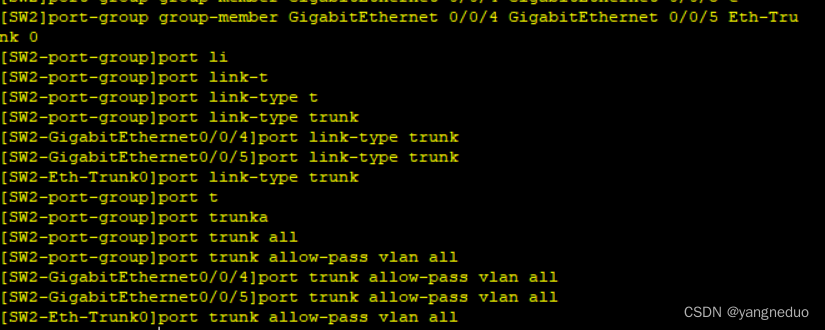

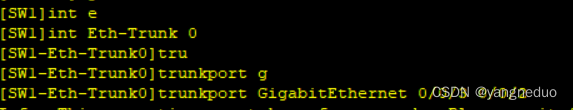

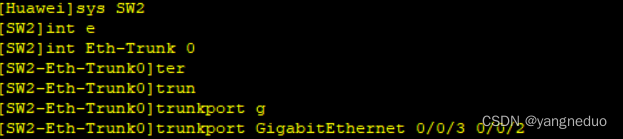

一，配置eth-trunk

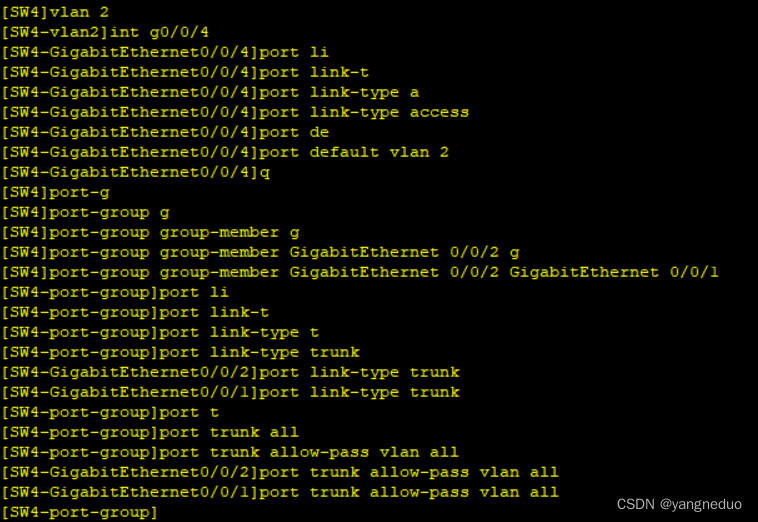

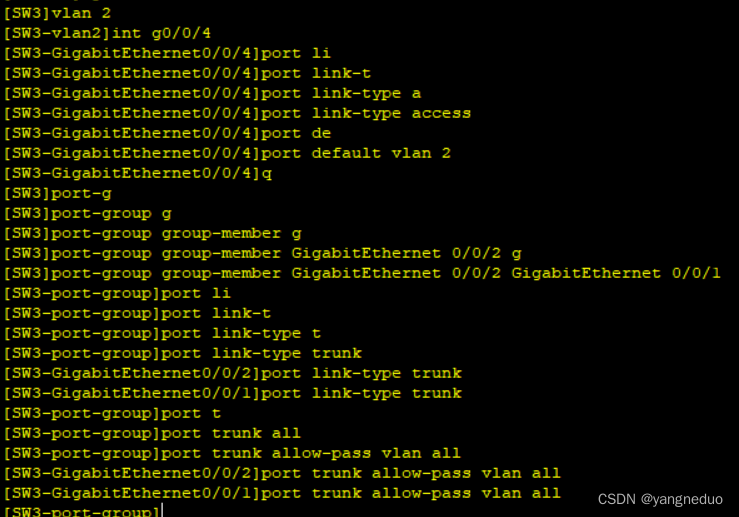

二，创建vlan，划分vlan，配置trunk干道。

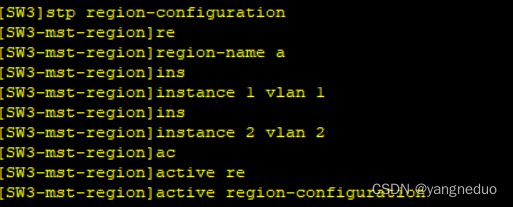

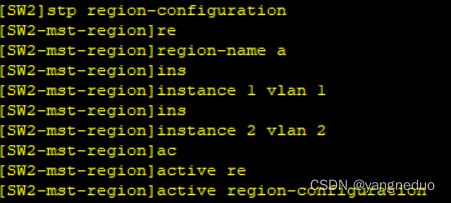

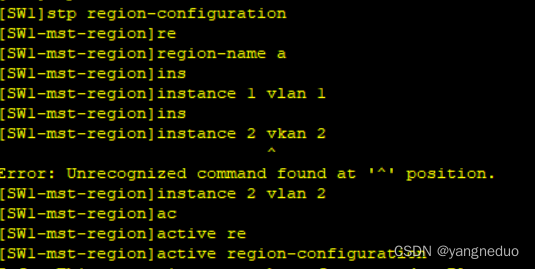

三，配置STP

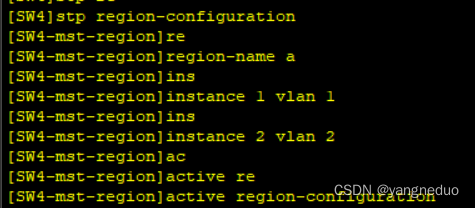

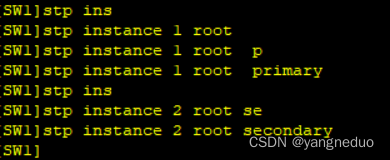

[sw1]stp instance 1 root primary —将instan 1作为SW1的主根

[sw1]stp instance 2 root secondary —将instan 1作为SW1的备份根

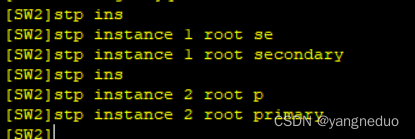

[sw2]stp instance 1 root secondary

[sw2]stp instance 2 root primary

四，划分IP地址

172.16.0.0/24

172.16.0.0/25 —Vlanif 1

172.16.0.128/25 —Vlanif 2

172.16.0.0/30 —r1

172.16.0.4/30 —r1

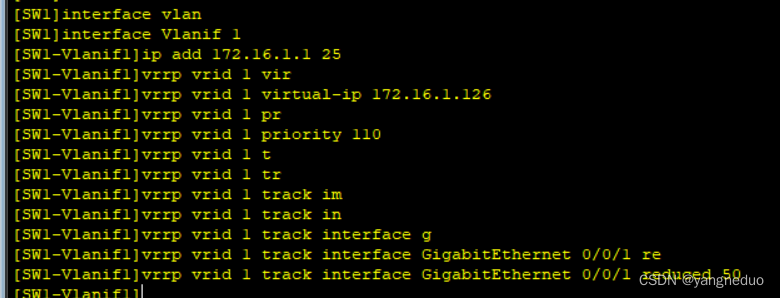

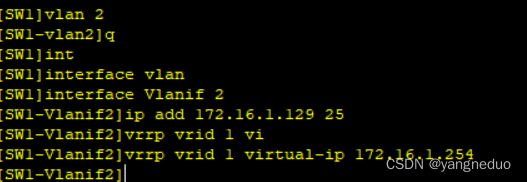

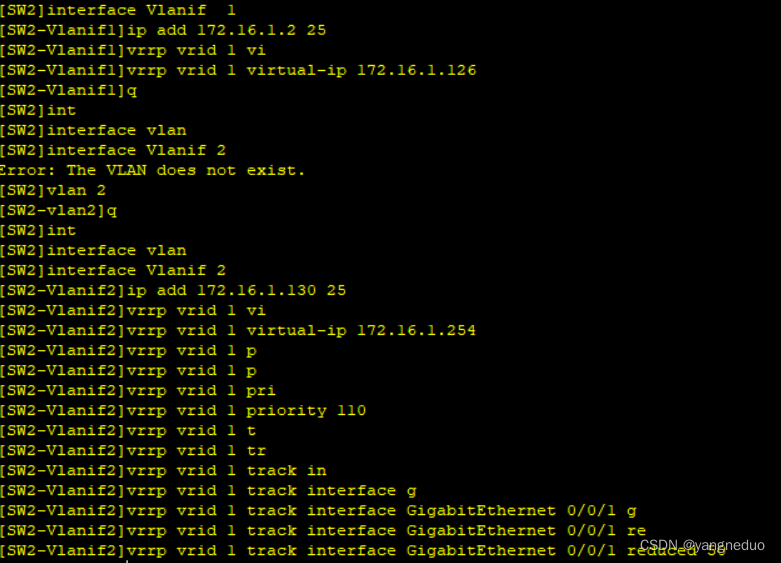

五，配置VRRP

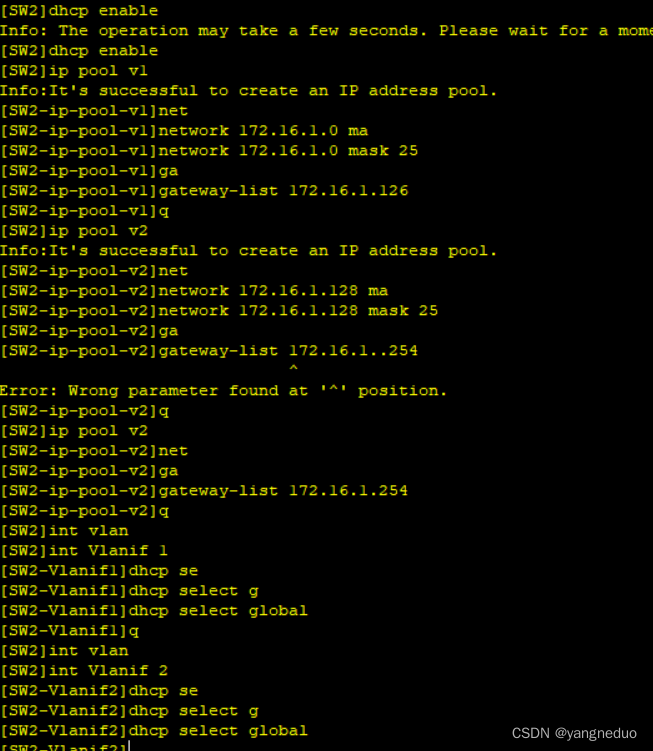

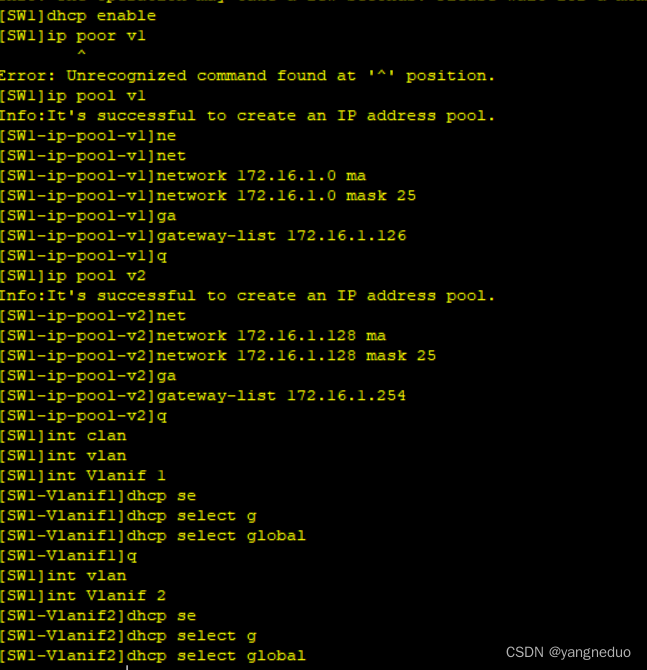

六，配置DHCP

七，配置路由

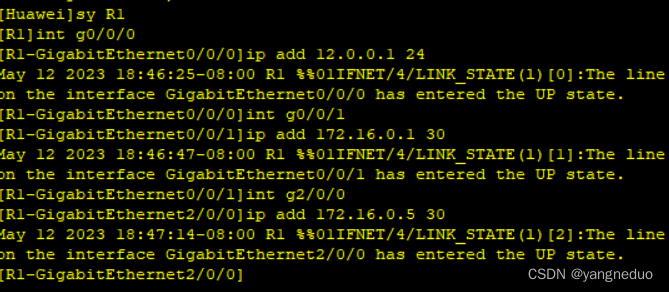

（一）路由器R1配置IP地址。

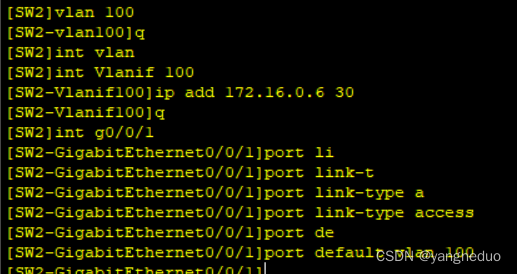

二）交换机配置IP地址

因为交换机接口上不能直接配置IP地址，所以创建vlan使用虚拟接口配置

(三)启用RIP，是私网内部可达

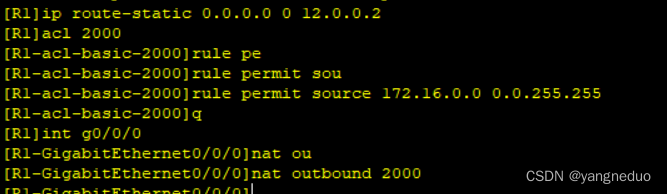

（四）做ACL，使PC内网可以访问公网
