IP-vlan综合实验记录

一.实验拓扑及实验要求

实验要求：

1、pc1和pc3所在接口为access，pvlan为VLAN2；pc2、pc4、pc5、pc6处于同一网段，其中，pc2可以访问 pc4/5/6,但pc4可以访问pc5，不能访问PC6。

2、pc5不能访问pc6。

3、pc1和pc3与pc2、pc4、pc5、pc6不在同一个网段

4、所有的pc通过DHCP获取IP地址，且pc1和pc3可以正常访问pc2、pc4、pc5、pc6

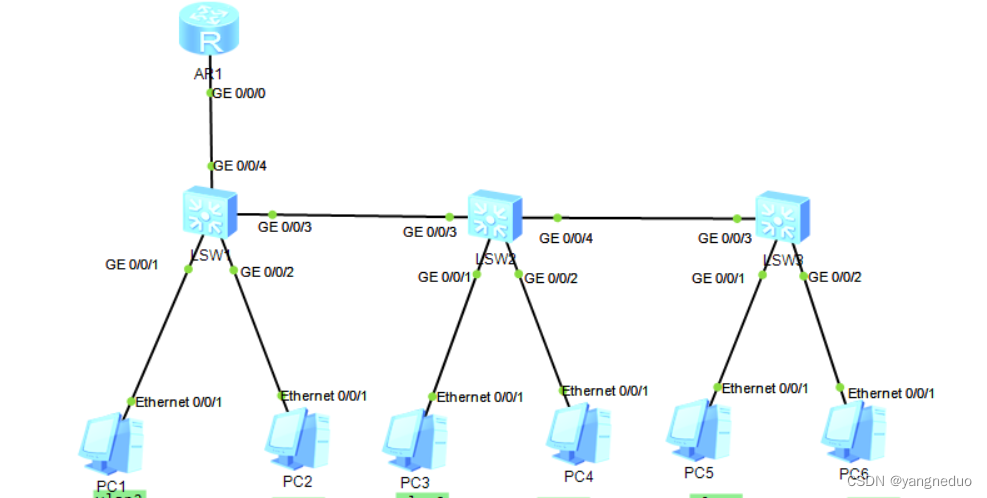

实验拓扑

实验配置

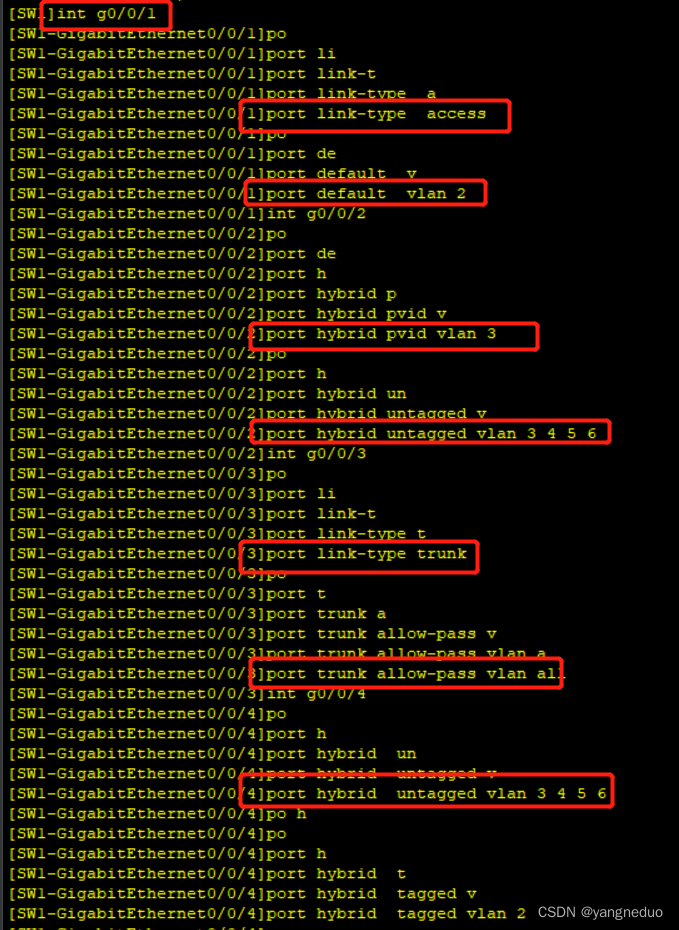

1.SW1配置

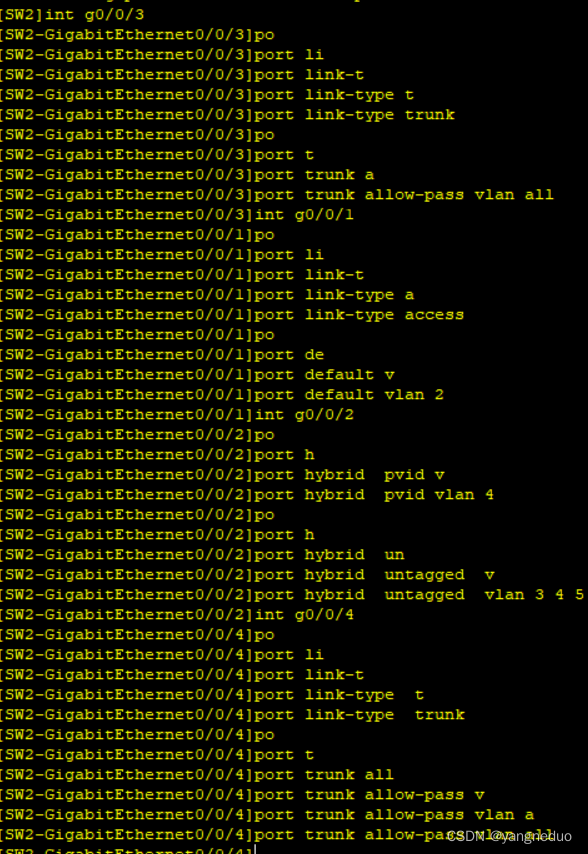

2.SW2配置

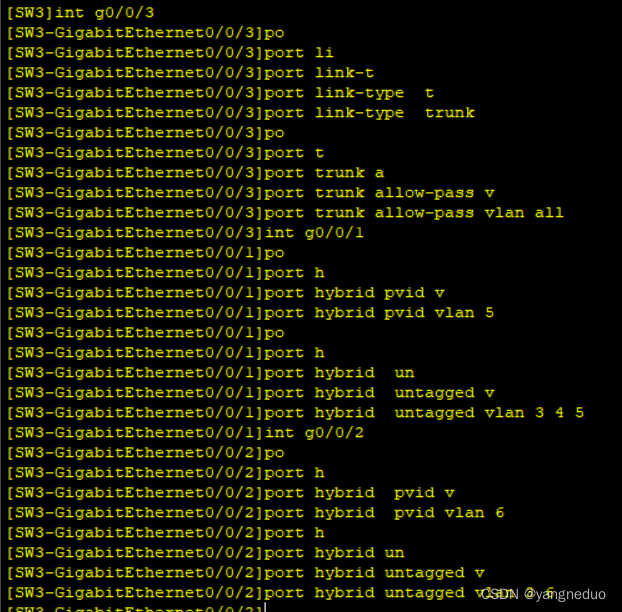

3.SW3配置

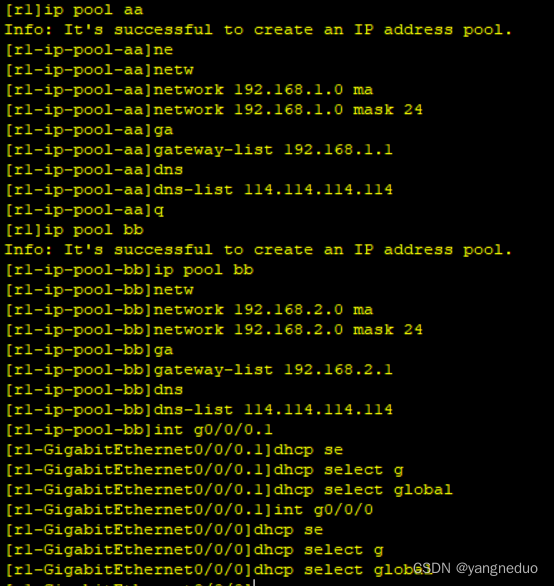

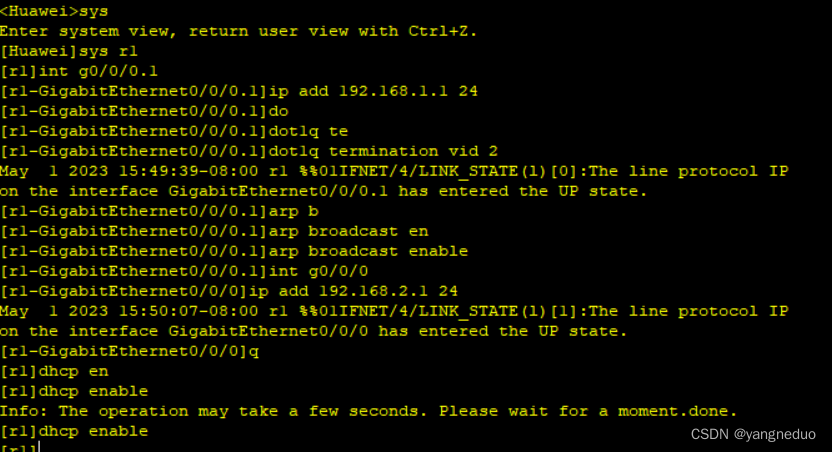

4、在R1上配置DHCP及子接口
