BGP综合实验

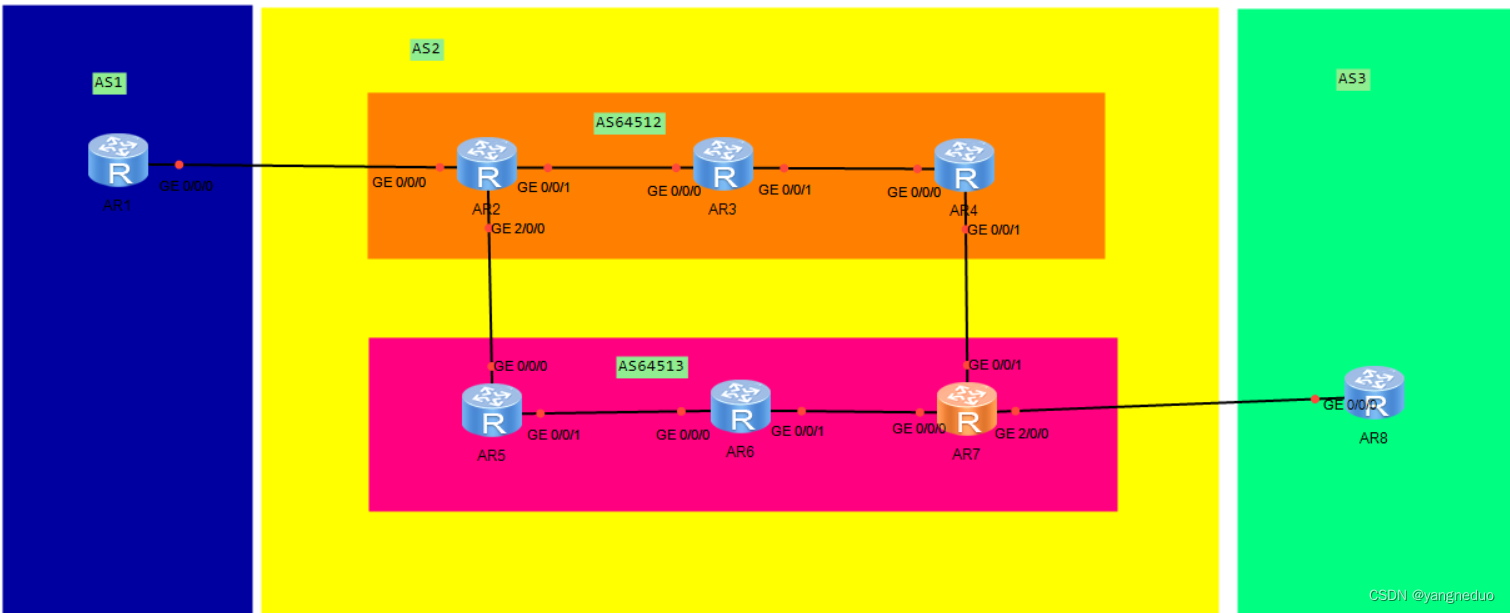

一.实验要求及拓扑图

1，AS1存在两个环回，一个地址为192.168,1.0/24该地址不能在任何协议中宣告

AS3中存在两个环回，一个地址为192.168.2.0/24该地址不能在任何协议中宣告，最终要求这两个环回可以互相通讯

AS1的另一个环回为10.0.0.0/24，AS3的另一个环回为11.0.0.0/24

2.整个AS2的IP地址为172.16.0.0/16，请合理划分

3，As间的骨干链路IP地址随意定制

4.使用BGP协议让整个网络所有设备的环回可以互相访问

5.减少路由条目数量，避免环路出现

二.分配ip

172.16.0.0/16

172.16.0.0/24---p2p

172.16.1.0/24---ma

172.16.1.0/29---r2-r3

172.16.1.8/29---r3-r4

172.16.1.16/29---r4-r7

172.16.1.24/29---r6-r7

172.16.1.32/29---r5-r6

172.16.1.40/29---r2-r5

...

172.16.2.0/24---r2环回

172.16.3.0/24---r3环回

172.16.4.0/24---r4环回

172.16.5.0/24---r5环回

172.16.6.0/24---r6环回

172.16.7.0/24---r7环回

172.16.8.0/24

三.ip配置

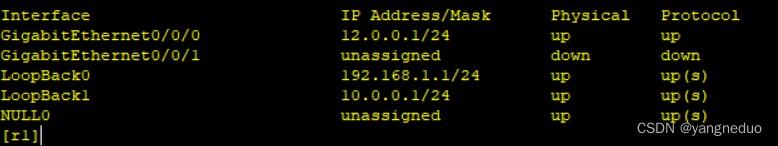

r1

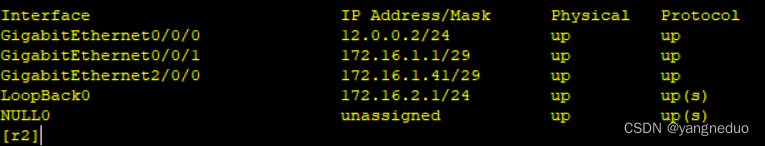

r2

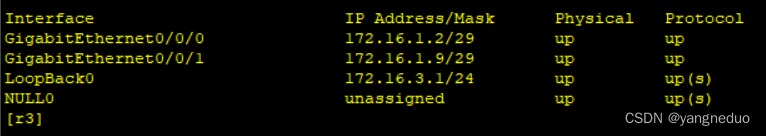

r3

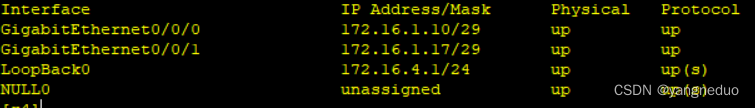

r4

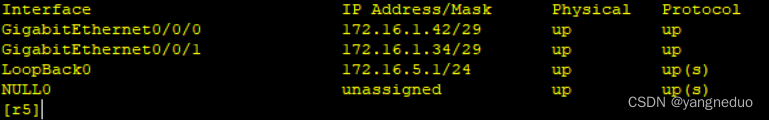

r5

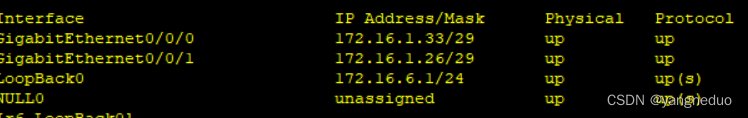

r6

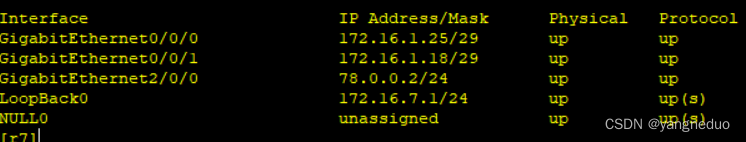

r7

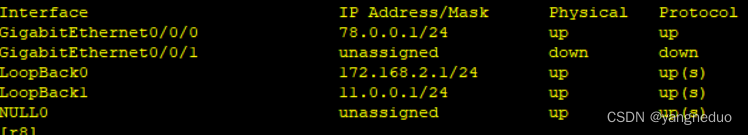

r8

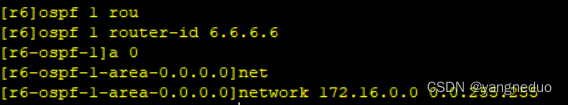

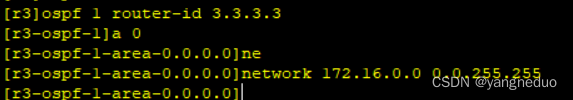

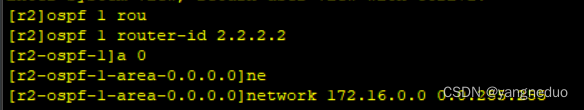

四.ospf配置

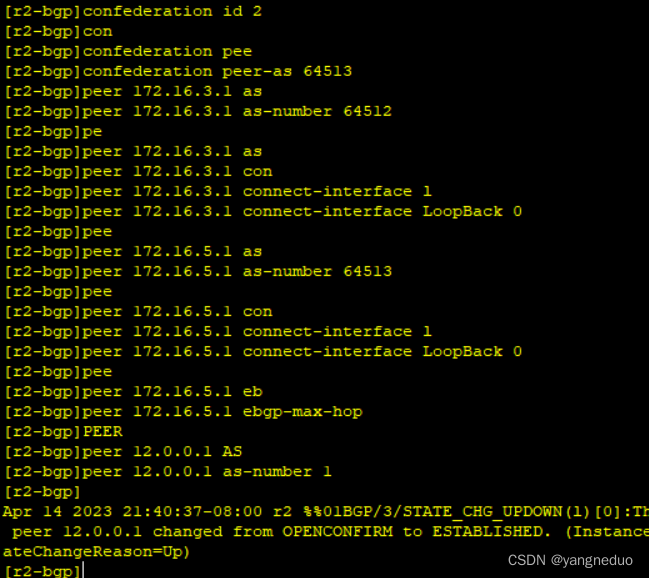

五.bgp配置

r1

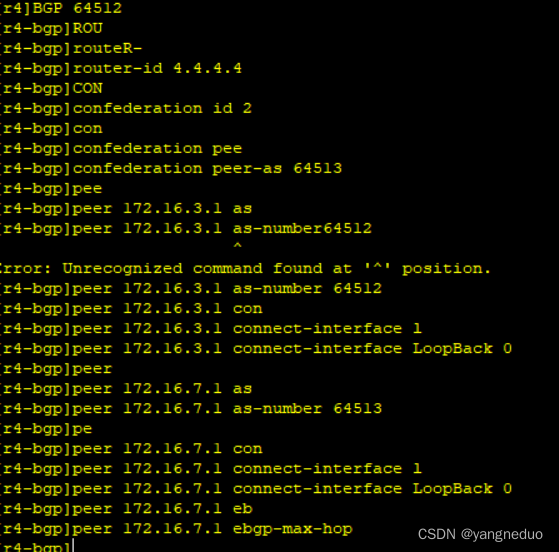

R4

r5

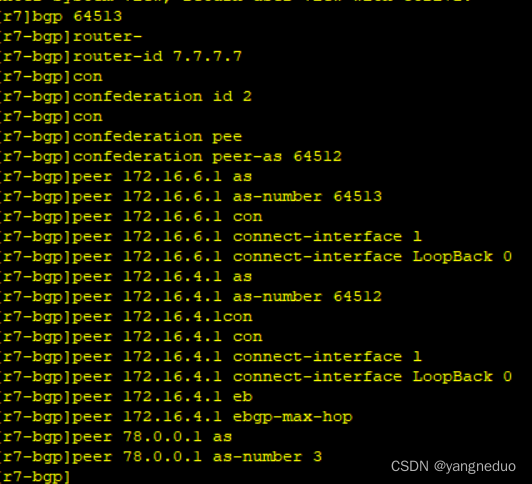

r7

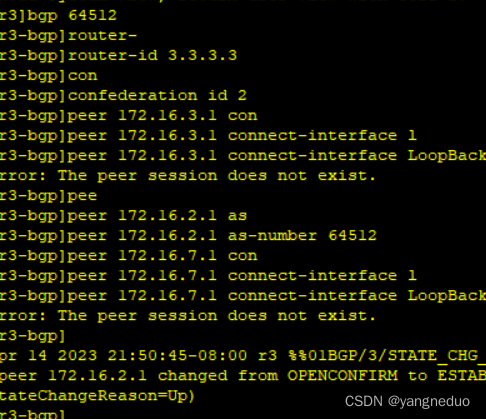

r3

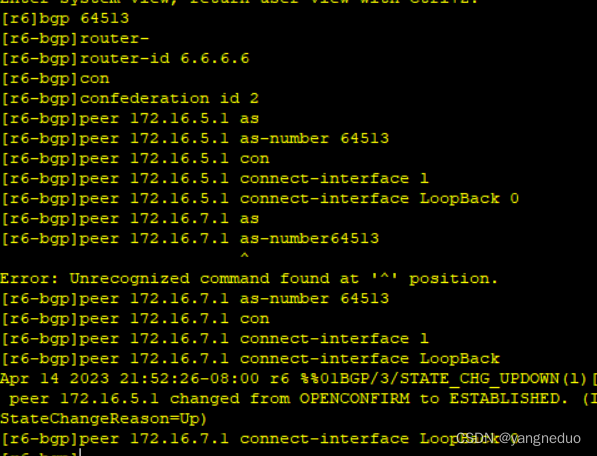

将r3、r6设置为RR设备,将r2作为r3的客户，r5作为r6的客户

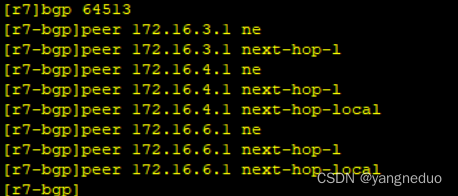

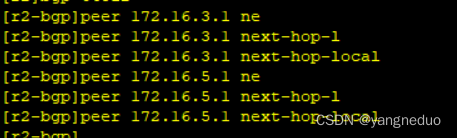

 R2和R7边界路由器更改下一跳为本地

R1和R8宣告 路由信息

六.汇总

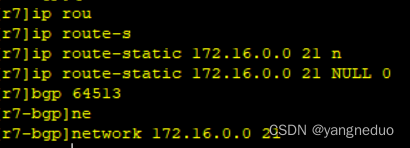

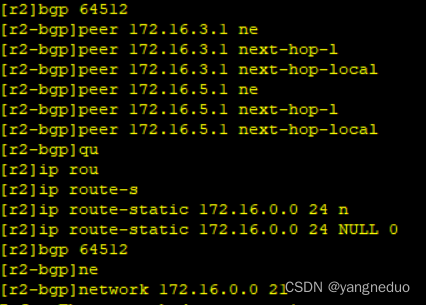

在r2与r7上面创建一个空接口, 总结和宣布

七.tunnel配置

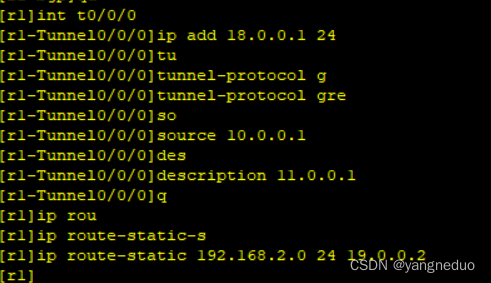

r1

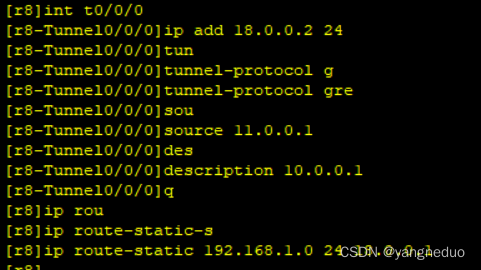

r8
