综合实验记录

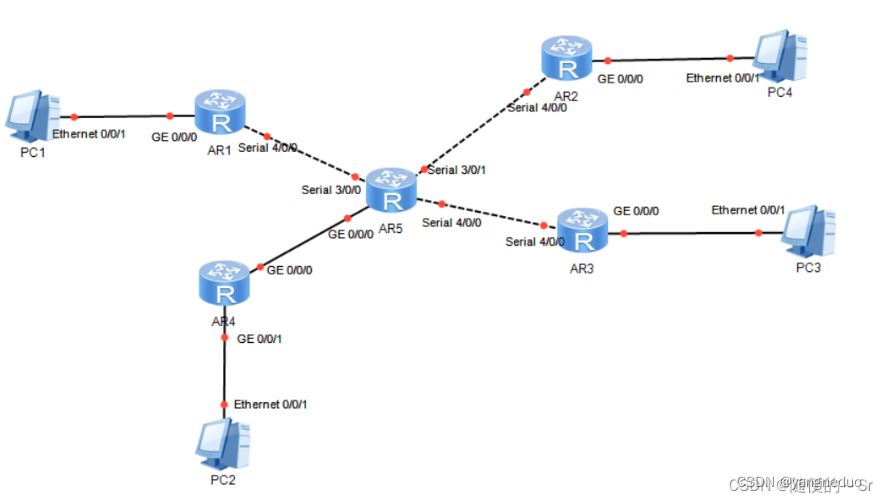

一、实验环境

二、实验要求

1，R5为isp，只能进行IP地址配置；其所有地址均配为公有IP地址。

2，R1和R5间使用PPP的PAP认证，R5为主认证方；

R2与R5之间使用PPP的CHAP认证，R5为主认证方；

R3与R5之间使用HDLC封装。

3，R1/R2/R3构建一个MGRE环境，R1为中心站点；R1、R4间为点到点的GRE。

4，整个私有网络基于RIP全网可达。

5，所有PC设置私有IP，可以访问R5的环回。

三、实验步骤

1.合理划分网段

R1 - R5之间划分的网段为----- 15.0.0.0/24

R2 - R5之间划分的网段为----- 25.0.0.0/24

R3 - R5之间划分的网段为----- 35.0.0.0/24

R4 - R5之间划分的网段为----- 45.0.0.0/24

R1 - R4的私有网段划分为：192.168.1.0/24；192.168.2.0/24；192.168.3.0/24；192.168.4.0/24

R5的环回接口为：5.5.5.5/24

2.进行具体网段地址配置

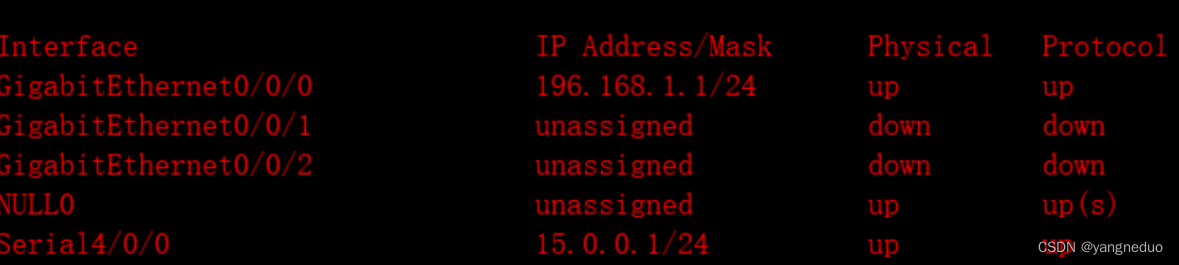

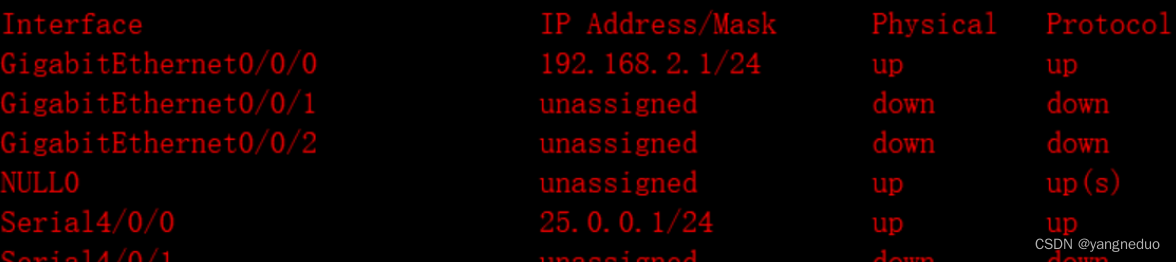

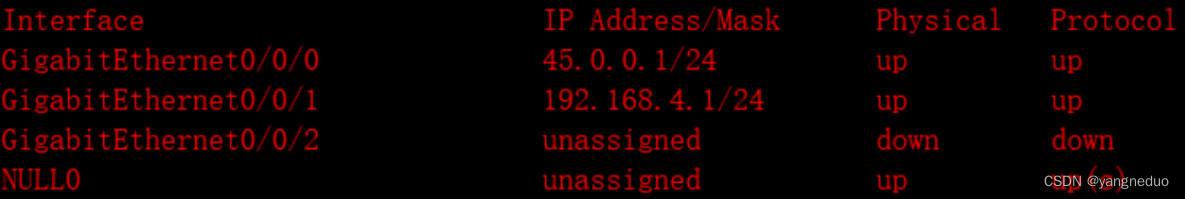

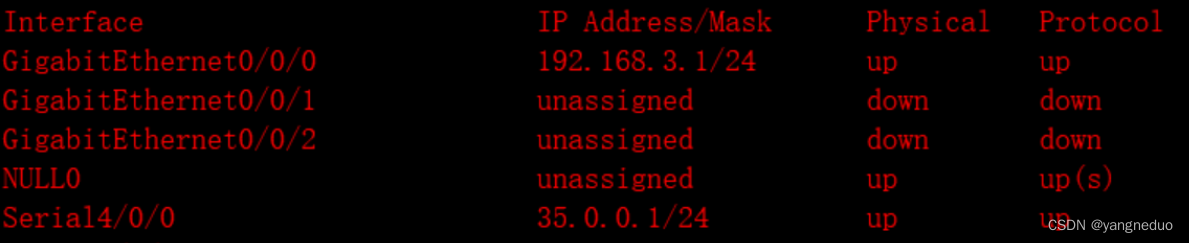

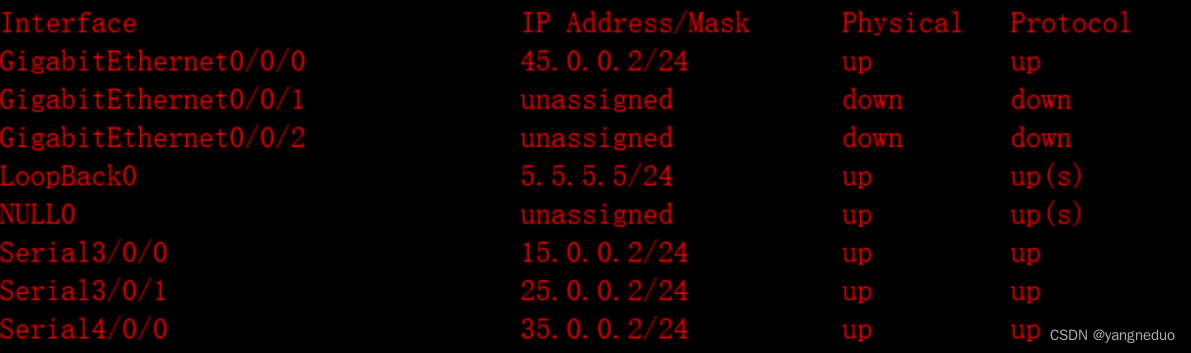

1）手工配置

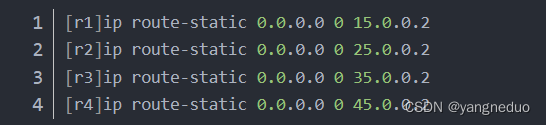

二，给每个路由器写上缺省路由，使内网都能通信

三，R1和R5间使用PPP的PAP认证，R5为主认证方;

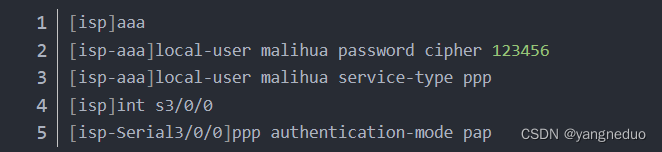

1，在主认证方：

2，在被认证方：

四，R2于R5之间使用PPP的chap认证，R5为主认证方;

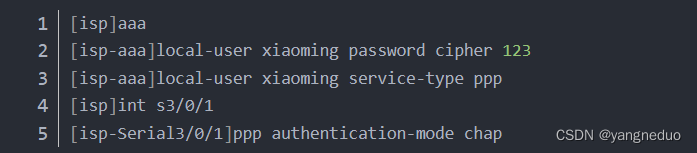

1，在主认证方：

2，在被认证方：

五，R3于R5之间使用HDLC封装

六，R1为中心站点，R1/R2/R3构建一个MGRE环境。

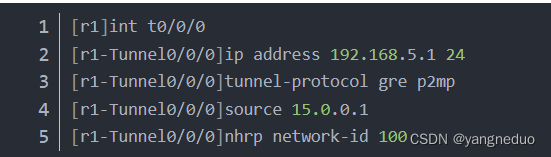

1，在R1上配置

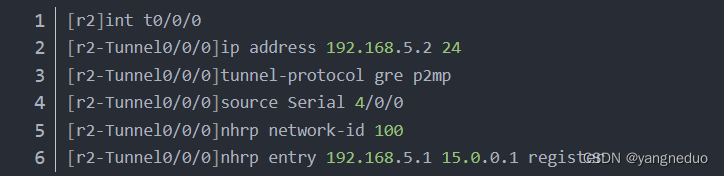

2，在R2上配置

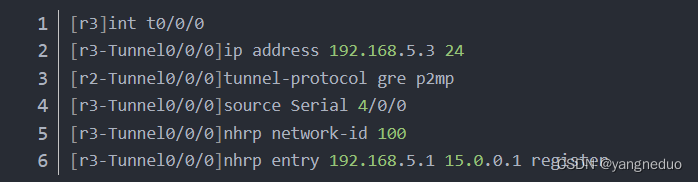

3，在R3上配置

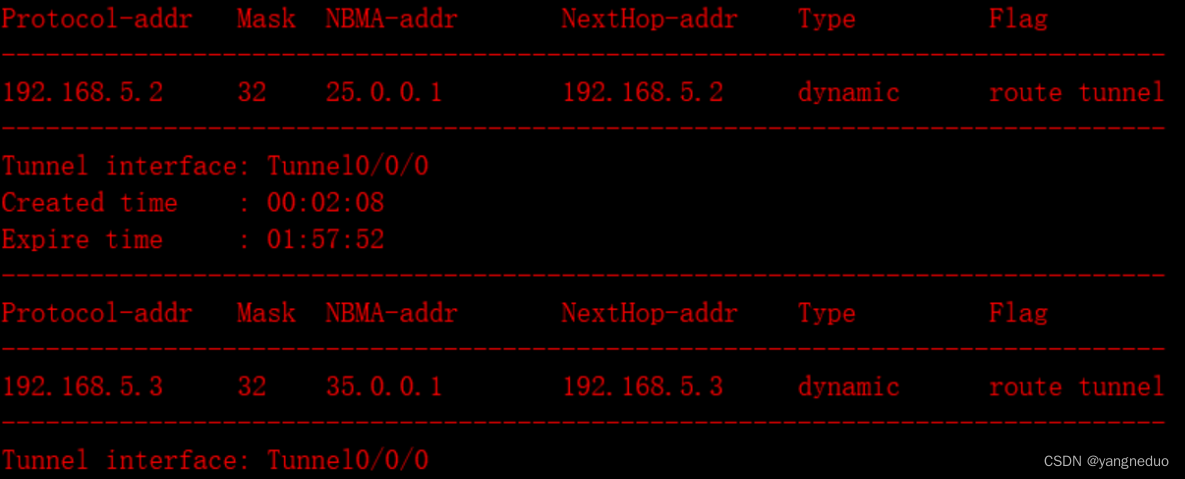

4，查看NHRP信息收集情况

七，R1为中心站点;R1、R4间为点到点的GRE。

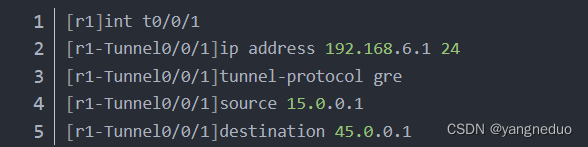

1，在R1上配置：

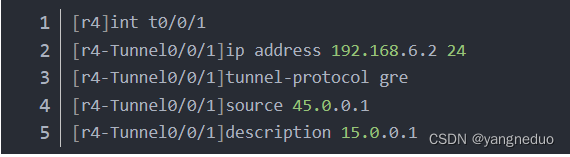

2，在R4上进行配置

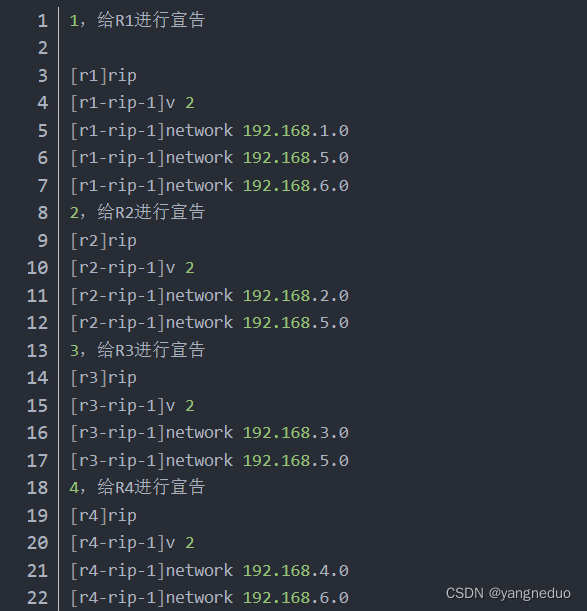

八，整个私有网络基于RIP全网可达。

九，所有Pc设置私有IP为源IP，可以访问R5环回。

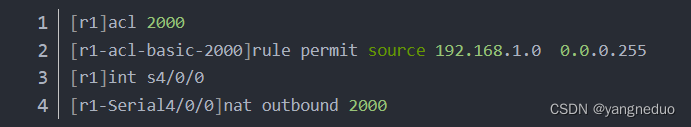

给所有的边缘路由器接口做nat转换。

R1上：

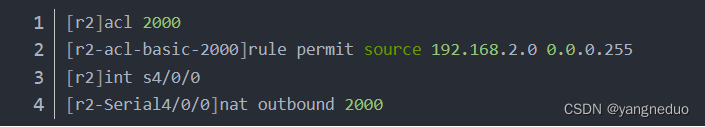

R2

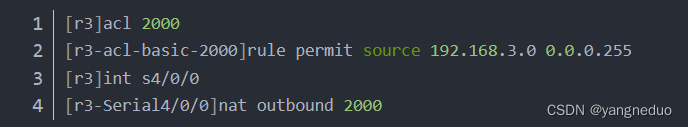

R3上：

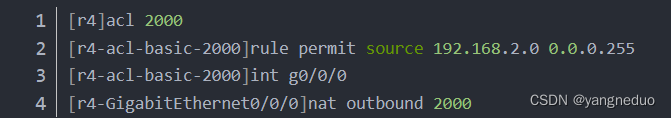

R4上：
