RIP实验记录

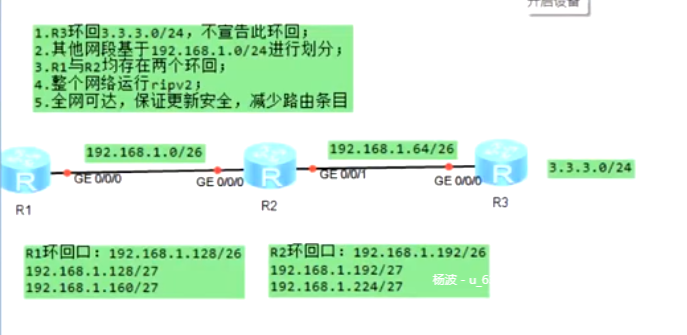

一.实验拓扑图

二.网段划分

192.168.1.0/24

首先划分三个大的网段，需要借2位

192.168.1.0000 0000/26-----192.168.1.0/26----骨干网段R1--R2

192.168.1.0100 0000/26-----192.168.1.64/26----骨干网段R2--R3

192.168.1.1000 0000/26----192.168.1.168/26----R1环回扣

存在2个环回扣，再接1位

192.168.1.1000 0000/27----192.168.1.128/27

192.168.1.1010 0000/27----192.168.1.160/27

192.168.1.1100 0000/26----192.168.1.192/24----R2环回扣

存在2个环回扣，再接1位

192.168.1.1100 0000/27----192.168.1.192/27

192.168.1.1110 0000/27----192.168.1.224/27

三.配置接口ip以及环回扣ip

R1

1.首先进入视图界面：sys

2.更改用户名：sysname

3.配置接口ip：ip add

4.环回扣ip配置：int loopback ？ 进入环回扣配置，可以选择0到1023

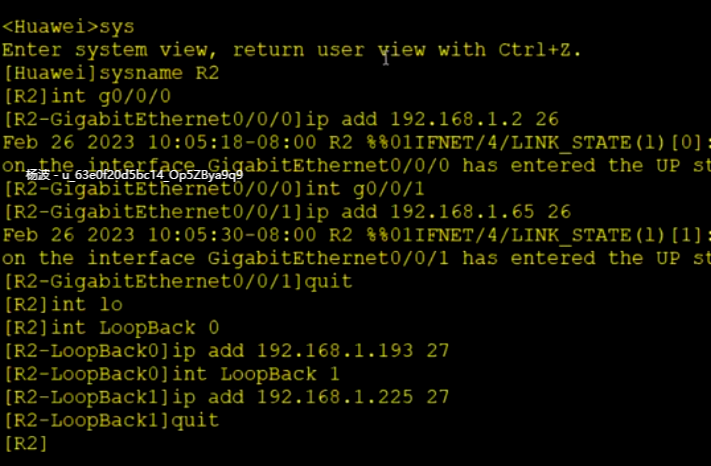

R2

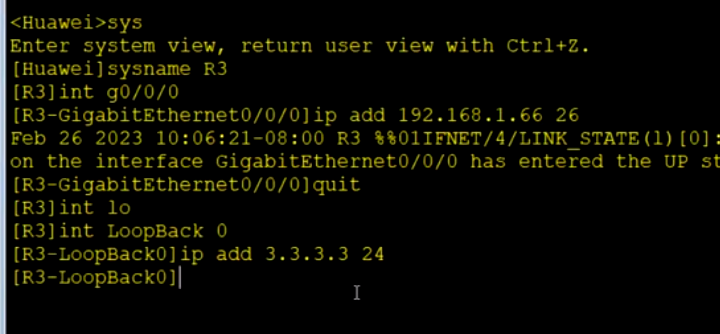

R3

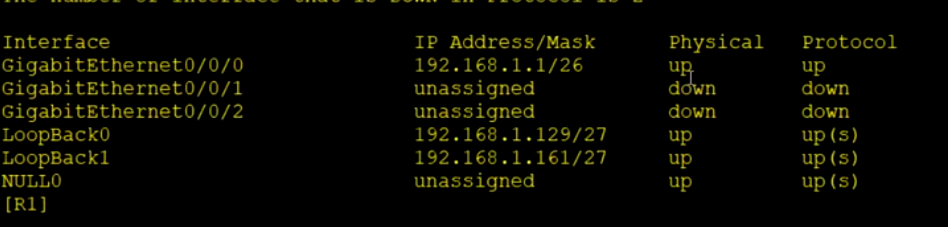

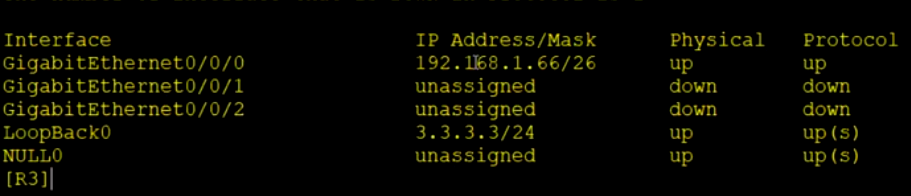

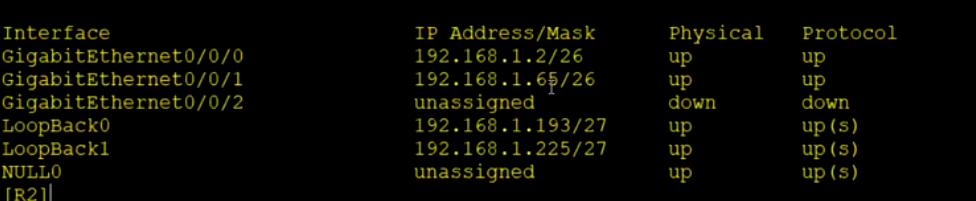

四.检查协议是否配置完成

R1

R2

R3

五.整个网络运行ripv2

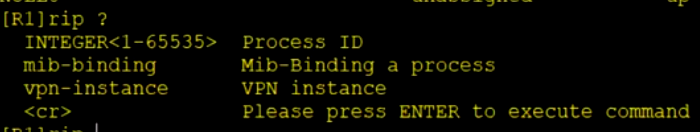

注意：同一个路由器可以创建65535个进程，但不能重复

R1

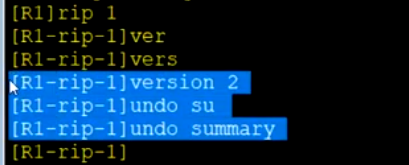

首先选择版本V2并且关闭自动汇总

1. version 2

2. undo summary 关闭自动汇总

注意;V1版本只宣告主类，只遵循主类网段划分，不支持可变长的子网掩码

其次向直连路由网段进行宣告：

注意：如果环回扣ip是R1--R2的变长子网掩码，则只需用宣告大的网段就可以

例如：172.168.1.0与192.168.1.128 只需要宣告172.168.1.0就可以

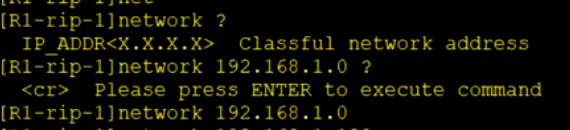

命令：network

R1

R2

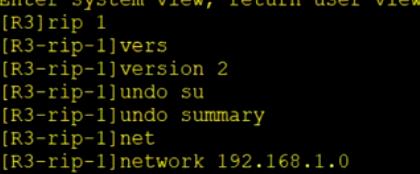

R3

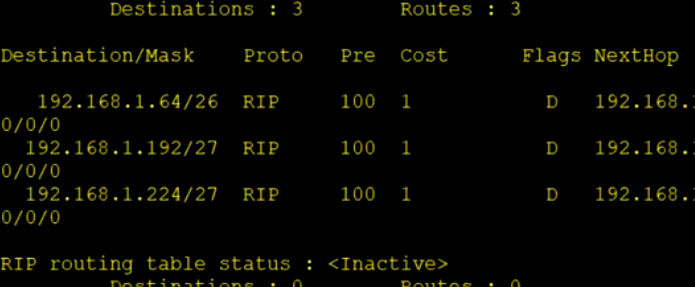

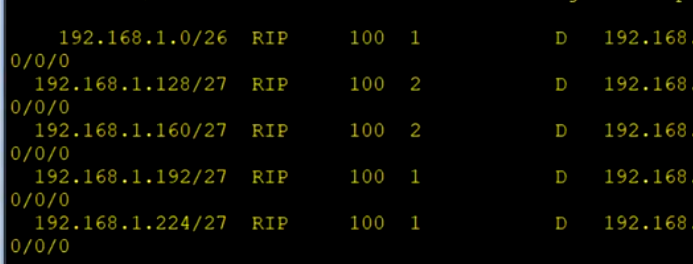

六.检测路由是否学习到其他路由网段

命令：dis ip routing-table protocl rip

R1

R2

R3

七.全网可达（配置缺省路由）命令：ip route-static 0.0.0.0 加下一跳接口ip

R1

R2

八.保证更新安全（需要加密，在接口模式下进行认证）

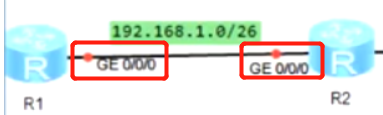

注意:做认证需要相应的两个接口都做

R1

R2

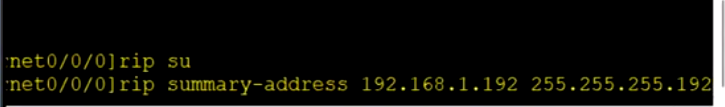

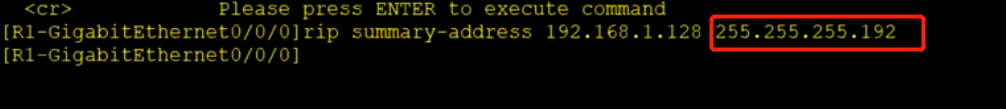

九.减少路由条目，在接口模式下进行主动汇总

注意：子网掩码要写成ip形式

R1

R2

然后查看路由表看显示是否汇总成功：

命令：dis ip routing-table protocl rip

汇总前：

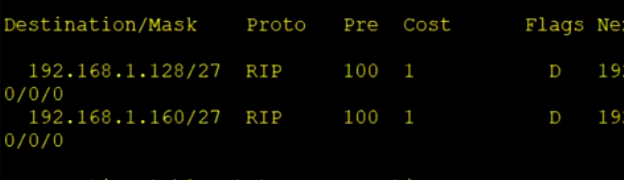

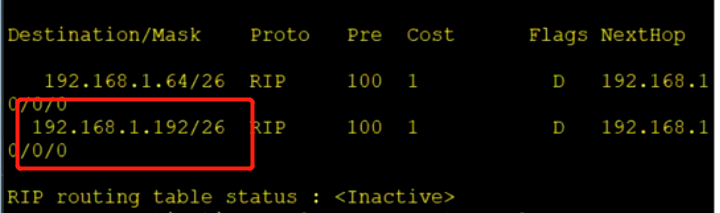

汇总后：

十.防环配置

R1

R2
