静态路由实验

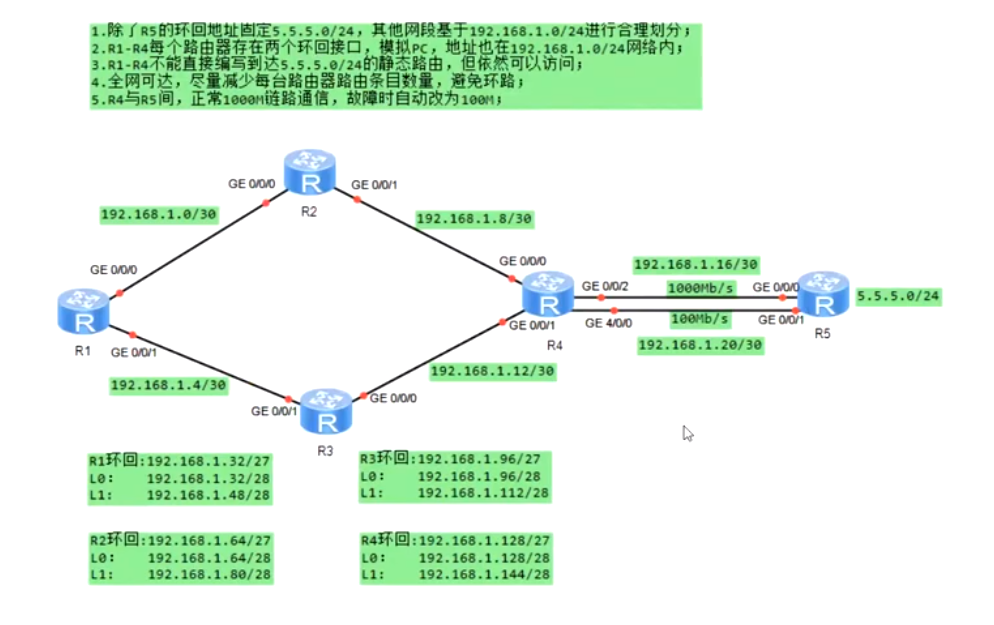

一.实验要求以及实验拓扑图

二.ip网段划分

划分为5个网段，借3位：

192.168.1.0/24

192.168.1.0000 0000/27

(1)192.168.1.0000 0000/27--------骨干链路

192.168.1.0000 0000/30-------192.168.1.0/30

192.168.1.0000 0100/30-----192.168.1.4/30

192.168.1.0000 1000/30-----192.168.1.8/30

192.168.1.0000 1100/30----192.168.1.12/30

192.168.1.0001 0000/30----192.168.1.16/30

192.168.1.0001 0100/30----192.168.1.20/30

环路，再借1位：

(2)192.168.1.0010 0000/27-----R1环回 192.168.1.32/27

192.168.1.0010 0000/28----192.168.1.32/28

192.168.1.0011 0000/28---192.168.1.48/28

(3)192.168.1.0100 0000/27----R2环回 192.168.1.64/27

192.168.1.0100 0000/28----192.168.1.64/28

192.168.1.0101 0000/28----192.168.1.80/28

(4)192.168.1.0110 0000/27----R3环回 192.168.1.96/27

192.168.1.0110 0000/28-----192.168..1.96/28

192.168.1.01110000/28----192.168.1.112/28

(5)192.168.1.1000 0000/27-----R4环回 192.168.1.128/27

192.168.1.1000 0000/28----192.168.1.128/28

192.168.1.1001 0000/28----192.168.1.144/28

三.进行接口ip配置以及环回扣ip配置

R1ip配置以及环回扣ip配置如下：

1.首先进入视图界面：sys

2.更改用户名：sysname

3.配置接口ip：ip add

4.环回扣ip配置：int loopback ？ 进入环回扣配置，可以选择0到1023

R2ip配置以及环回扣ip配置如下：

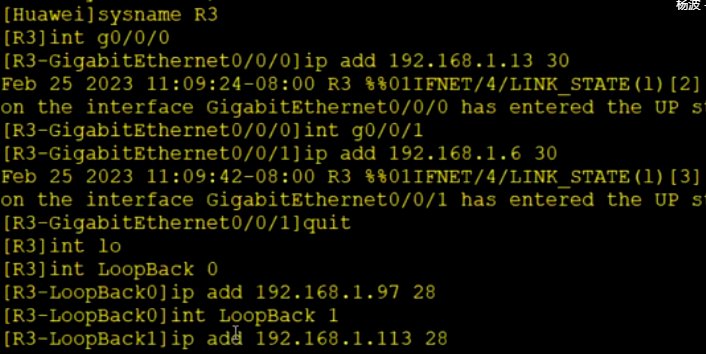

R3ip配置以及环回扣ip配置如下：

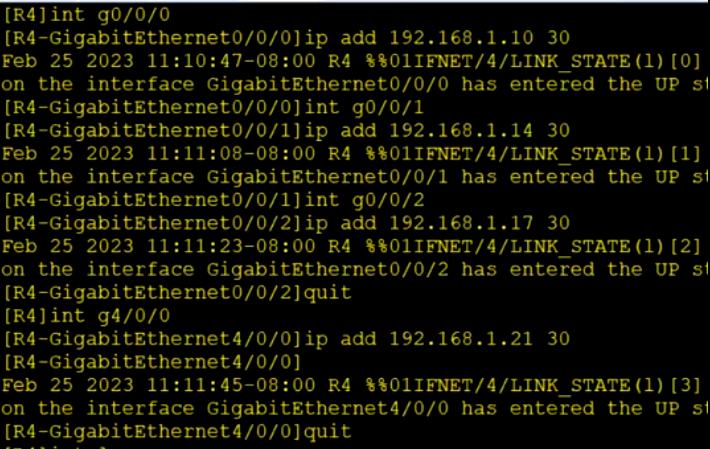

R4ip配置以及环回扣ip配置如下：

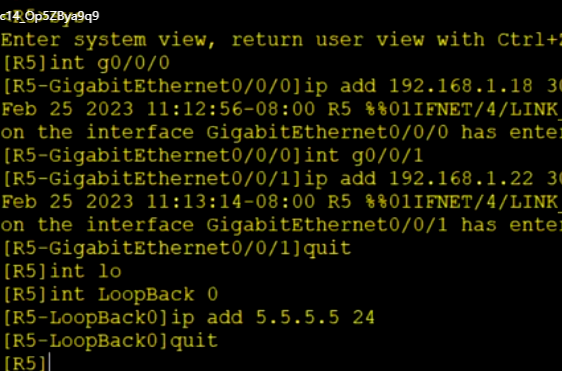

R5ip配置以及环回扣ip配置如下：

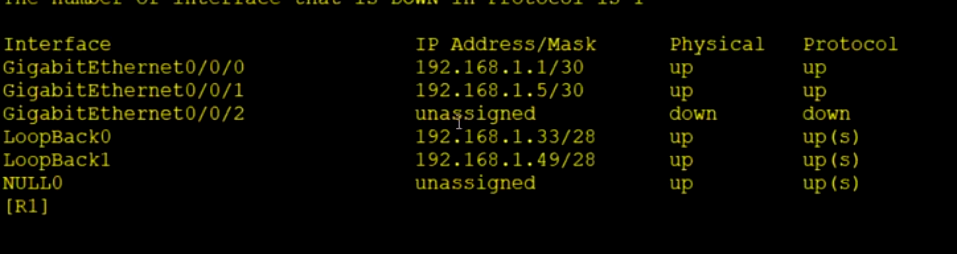

四.查看接口ip地址的配置以及状态

命令：dispiay ip interface brief

R1

R2

R3

R4

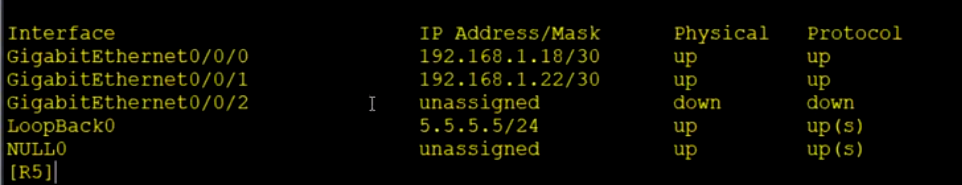

R5

五.全网通配置静态路由（直连路由不需要配置）

注意：选择最短最优路径

命令：ip route-static 加到达目标网段的地址 再加下一跳接口地址

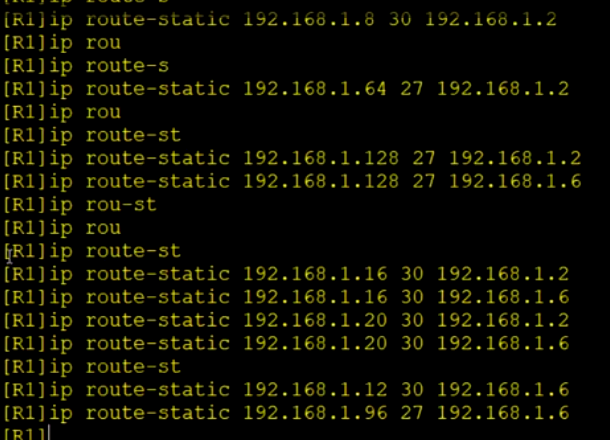

R1

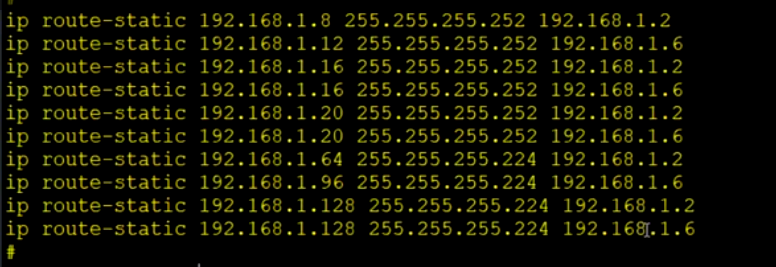

配置完后可以查看当前路径下的配置路由：dis this

R2

R3

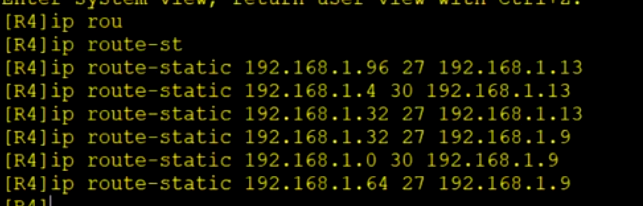

R4

R5

配置完成后可以测试是否ping通

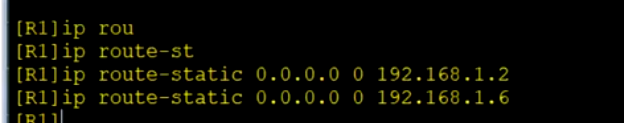

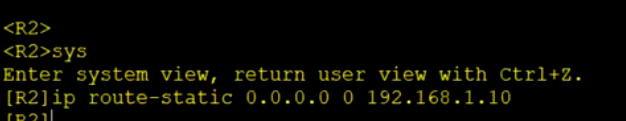

六.R1到R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问，就需要我们配置缺省路由(需要给每个路由器下接口配置，能够保证从R1上数据能够传出去）

命令：ip route-static 0.0.0.0 加下一跳接口ip

R1

R2

R3

R4

缺省路由配置完成后可以测试是否可以到达5.5.5.5

检测结果：

检测路由表命令：dis routing-table protocol static

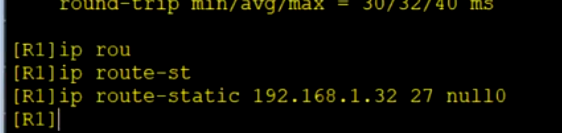

七.避免环路，进行黑洞路由配置

R1

R2

R3

R4

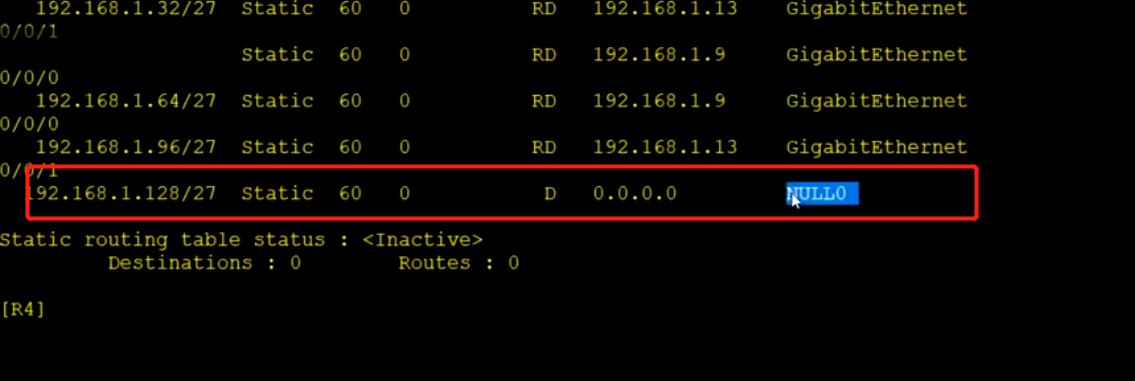

查看是否配置成功：

八.更改优先级(千兆路线不用动，只需要更改百兆路线就可以，并且R4,R5都要更改）

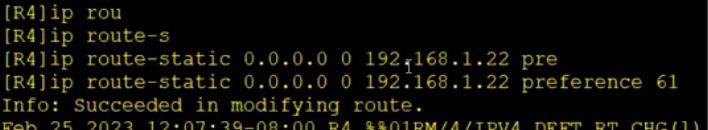

R4

注意：R4路由器接口可以用缺省路由0.0.0.0代替所有从R4上出去的路由

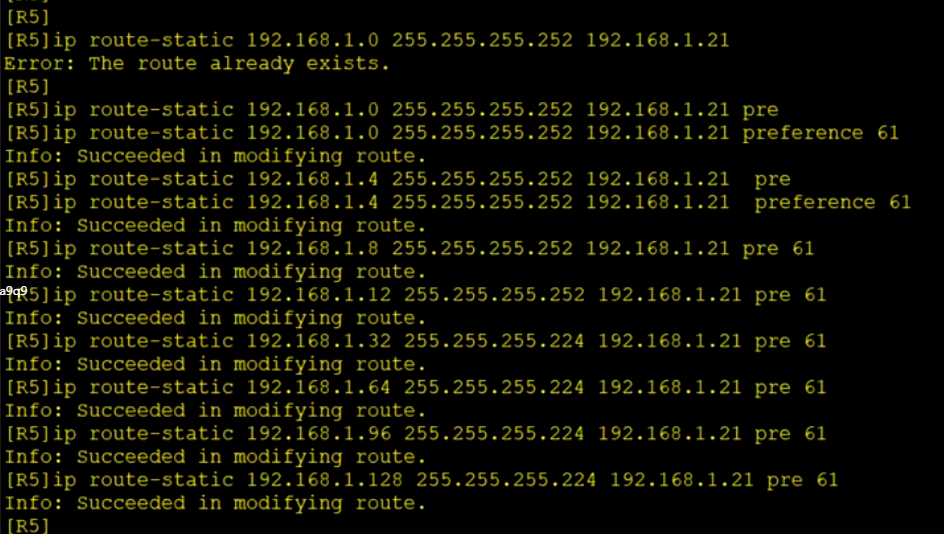

R5(只需要更改百兆线路上的优先级,下一跳为21的路线）

结果测试：

1.首先关掉R4上千兆接口：命令 进入到相应接口后输入shutdown

2.然后从R1ping5.5.5.5看结果，用trecact查看路径走向

3.然后再开启R4上千兆线路接口：命令 进入到相应接口后输入 undo shutdown

4.然后从R1ping5.5.5.5看结果，用trecact查看路径走向
