用DTU+业务云平台，做温湿度传感器数据采集项目，能实现吗？

要做温湿度传感器数据采集项目，你有没有这样的疑问？

可以不用熟悉繁琐的环境搭建吗？可以不用关注繁琐的编译选项吗？可以不用关心繁琐的C语言陷阱吗？可以不写代码或者用寥寥几行代码，就完成对外设的控制，和服务器的通信吗？

答案是：当然可以！

使用合宙的物联网解决方案，一步到位，合宙技术人员完成开发、调试和维护工作，不需要客户投入任何技术资源，最快1天完成开发！

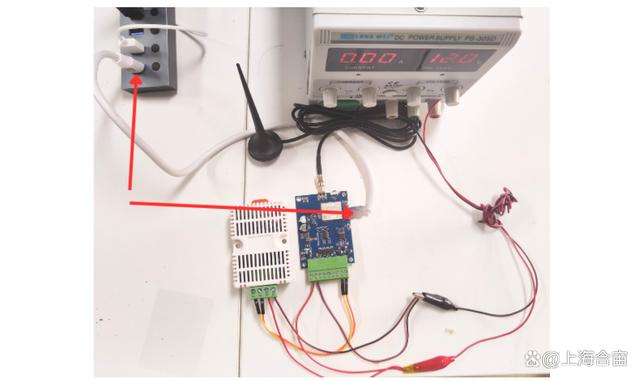

来看一下，我是如何使用Air-D780L1-Y+合宙业务云平台，做一个温湿度传感器数据采集项目的。

一、DTU整机Air-D780L1-Y简介

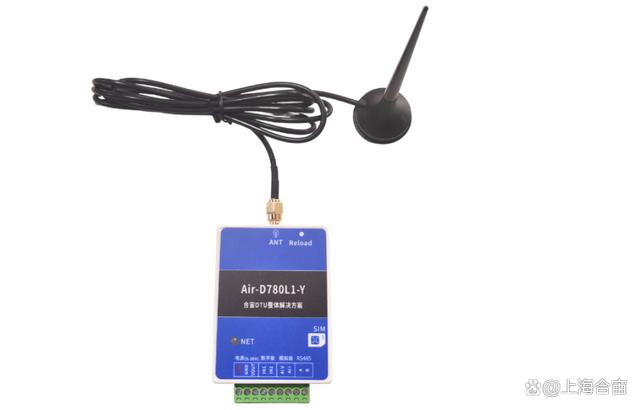

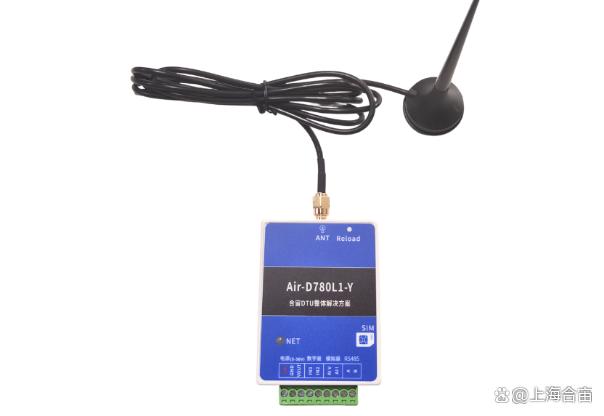

本次项目的主角是一款合宙DTU整机产品Air-D780L1-Y，

Air-D780L1-Y的功耗低，品质稳定，购买样品也方便，资料全开放。

如下图所示：

Air-D780L1-Y的产品说明书可以参考：Air-D780L1-Y 产品说明书 。

今天我就用手把手的教程，教会你怎样使用Air-D780L1-Y， 开发各种应用项目。

二、业务逻辑简介

这里，先要告诉你一些前提条件，虽然听着像是废话， 但是如果你不知道的话，可能后面会比较懵逼，所以还是希望你能够认真看完这一节。

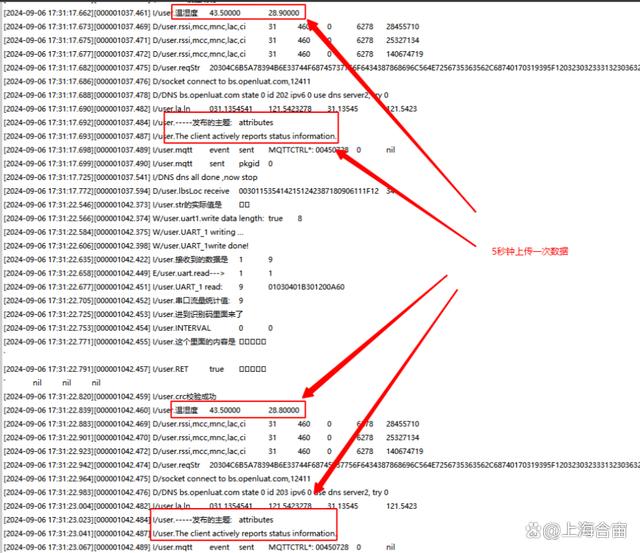

这个项目的产品定义是：Air-D780L1-Y每隔5秒钟，将温湿度传感器的数据上传到合宙业务云平台。

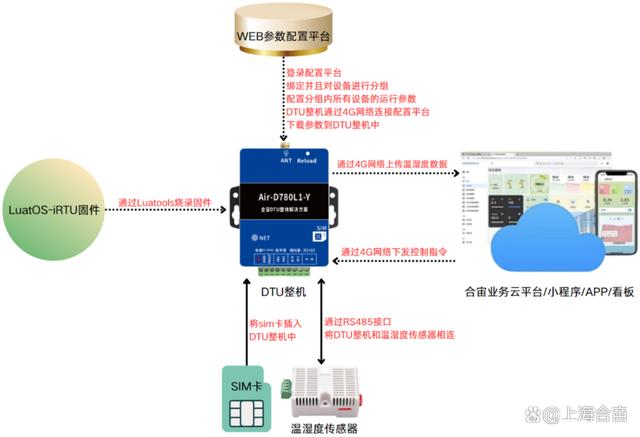

要想达到这个目的， 有必要先介绍一下这个项目的系统框架图：

基本的操作和业务逻辑如下：

• DTU整机为Air-D780L1-Y；

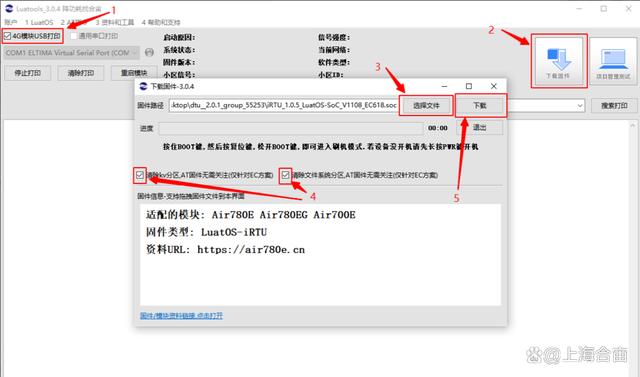

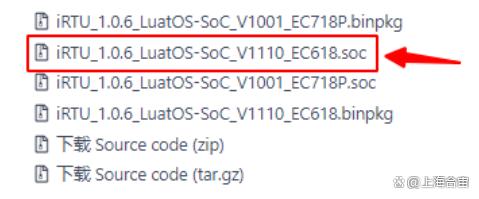

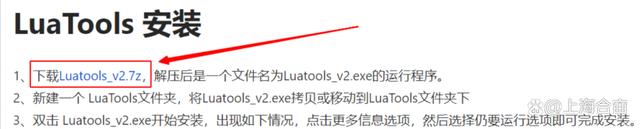

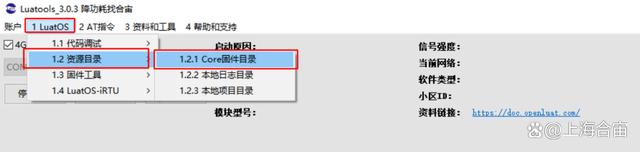

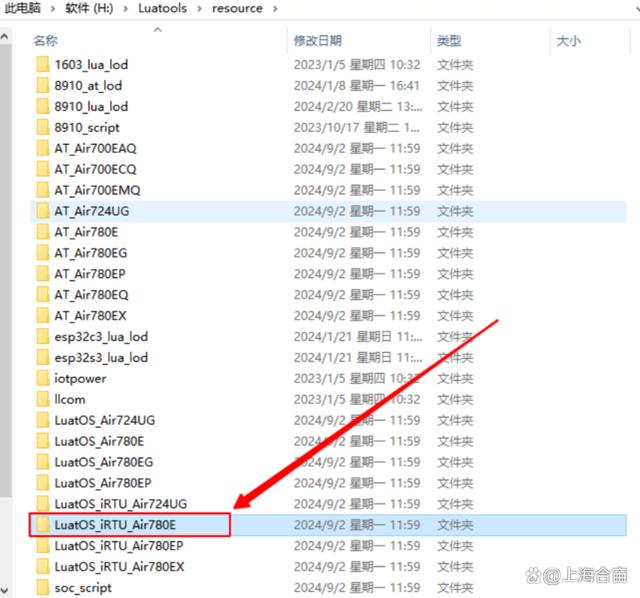

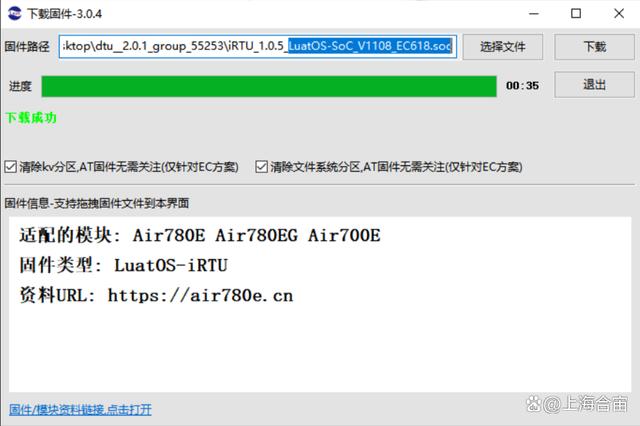

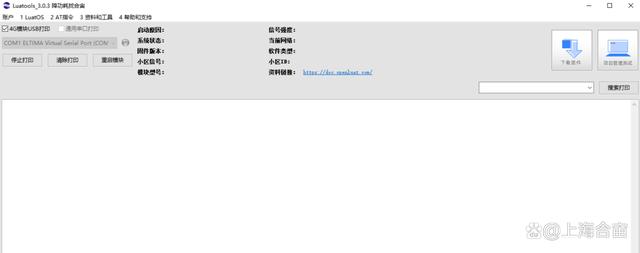

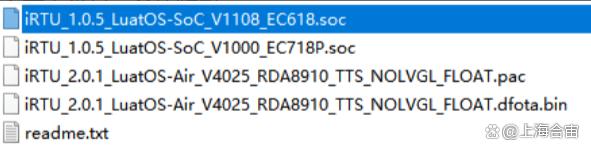

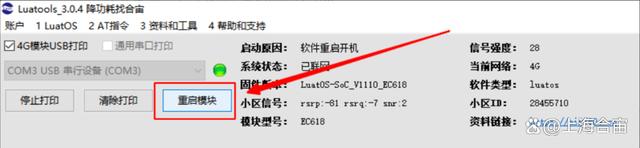

• 通过Luatools烧录LuatOS-iRTU固件到Air-D780L1-Y中；

• Air-D780L1-Y需要插入SIM卡；

• Air-D780L1-Y通过RS485接口连接温湿度传感器；

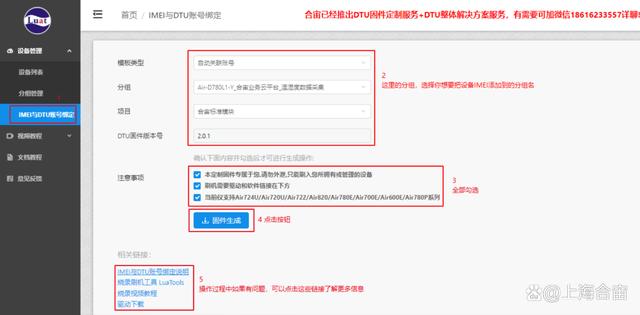

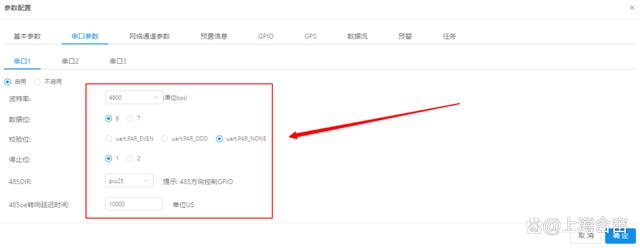

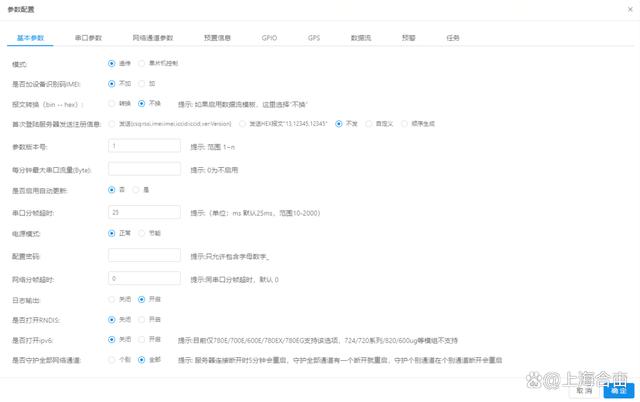

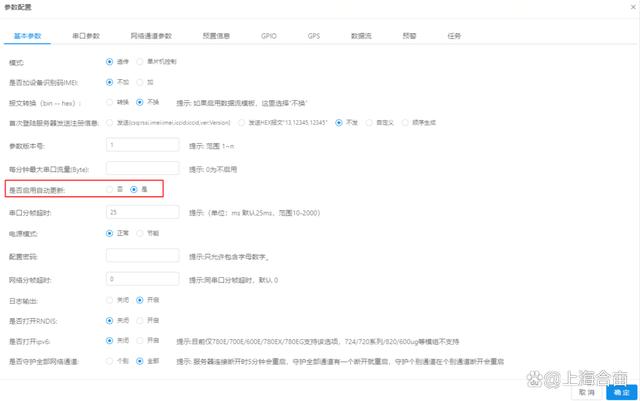

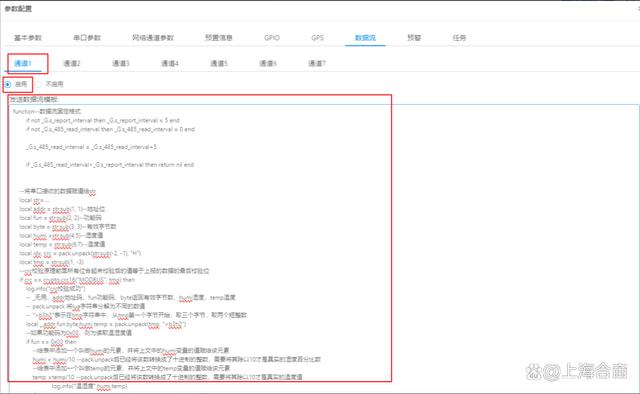

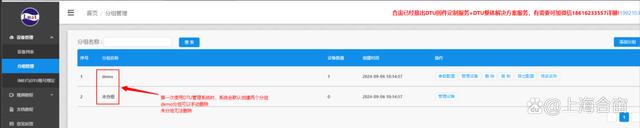

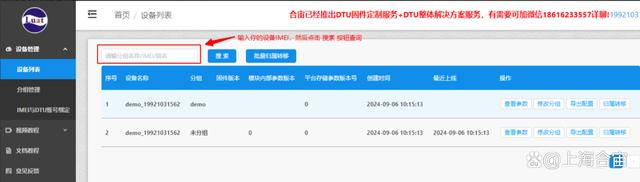

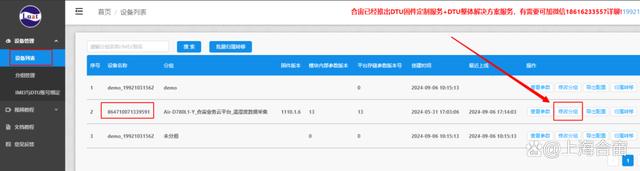

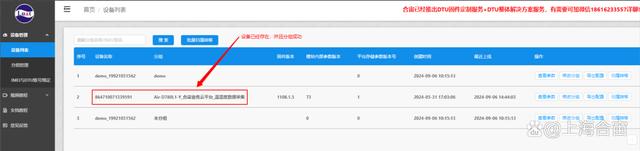

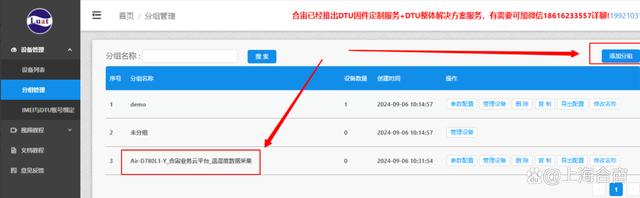

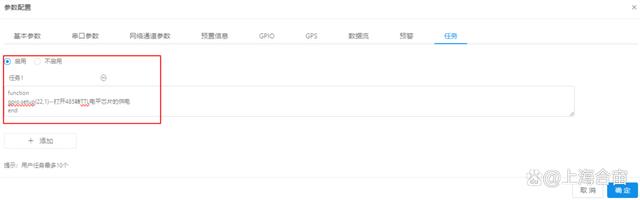

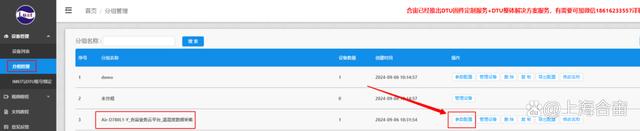

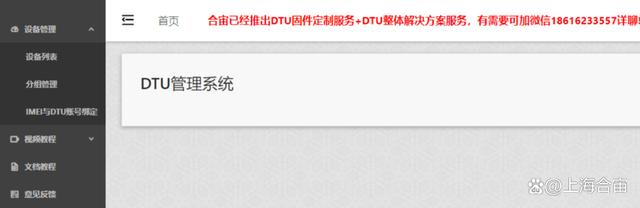

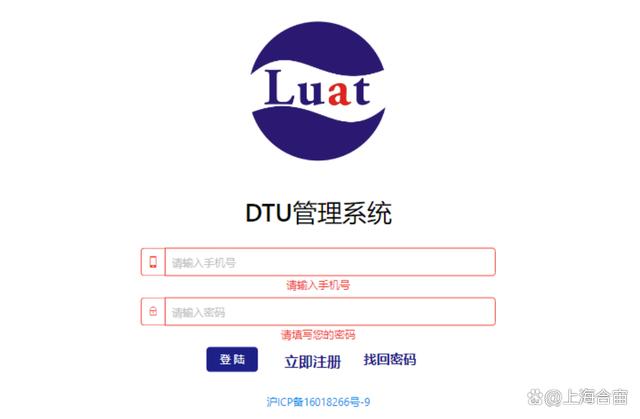

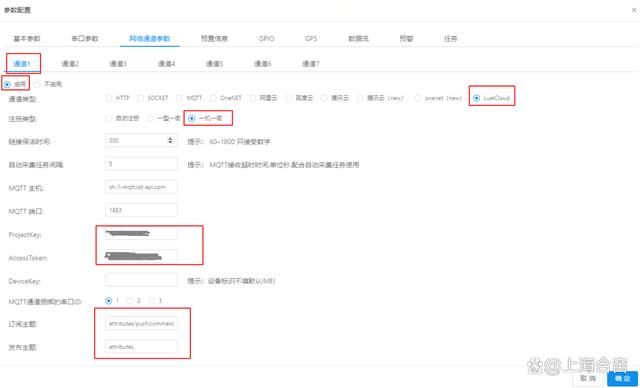

• WEB参数配置平台中，绑定并且分组设备，然后配置运行参数；

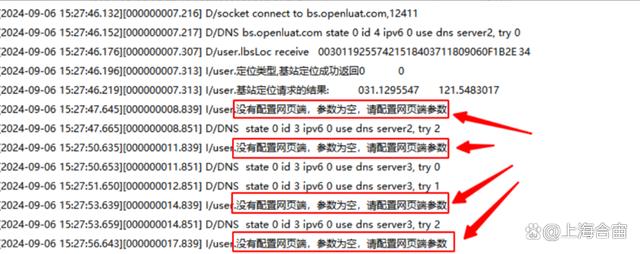

• Air-D780L1-Y开机后，连接WEB参数配置平台，下载运行参数到整机中，然后自动重启；

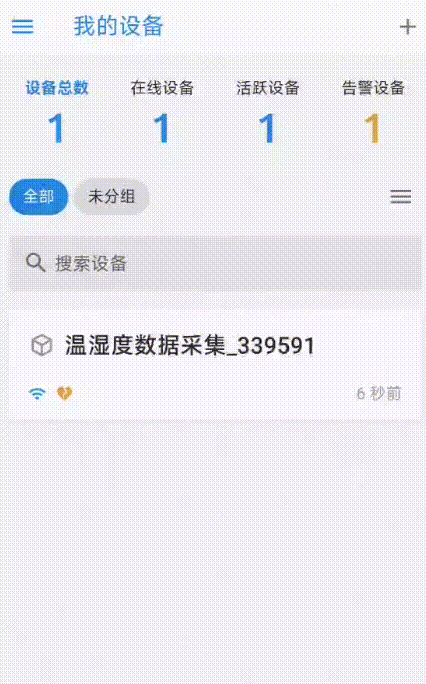

• Air-D780L1-Y读取温湿度传感器数据，并且定时上传数据到合宙业务云平台，可以在小程序中查看数据；

• 小程序也可以下发控制指令给Air-D780L1-Y；

在大概了解了业务逻辑之后，接下来我将带你进入正式的动手实操阶段！

三、准备硬件环境

3.1 硬件清单列表

• 准备一台Air-D780L1-Y整机

• 准备一张可以上网的SIM卡，也可以使用自己的手机卡，插入到Air-D780L1-Y整机中；

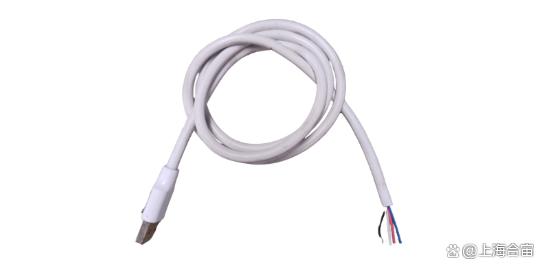

• 准备一条USB数据线，必须要有数据传输功能，将外部的绝缘皮拨开之后，里面至少要有红色、白色、绿色、黑色或者红色、白色、蓝色、黑色四根导线，用来烧录LuatOS-iRTU固件到Air-D780L1-Y中；

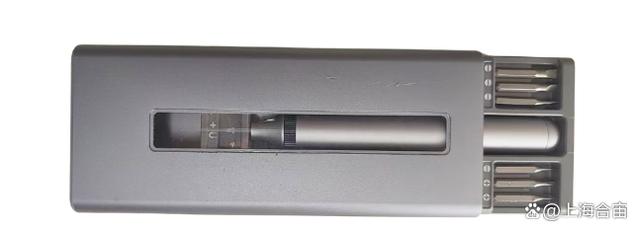

• 准备一字和十字螺丝刀，用来拆装Air-D780L1-Y和温湿度传感器；

• 准备一台烙铁和焊锡条，用于将USB数据线焊接到Air-D780L1-Y电路板上；

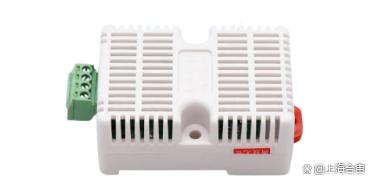

• 准备一台温湿度传感器，用来采集温湿度数据；

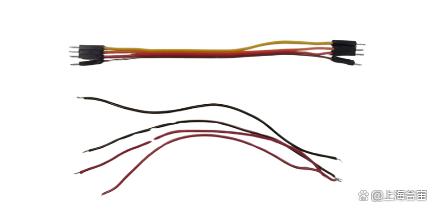

• 准备六根导线或者两面都是公头的杜邦线，用来给温湿度传感器供电以及连接Air-D780L1-Y和温湿度传感器；

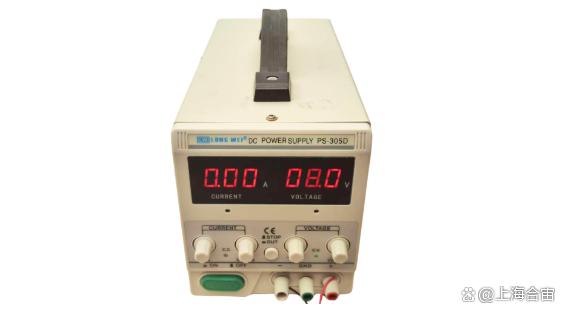

• 准备一台可以输出10到30V的直流稳压电源，用来给Air-D780L1-Y和温湿度传感器供电；

四、组装硬件环境

使用螺丝刀将Air-D780L1-Y整机背面的四个螺丝拆下来，打开外壳；

插入可以上网的SIM卡；

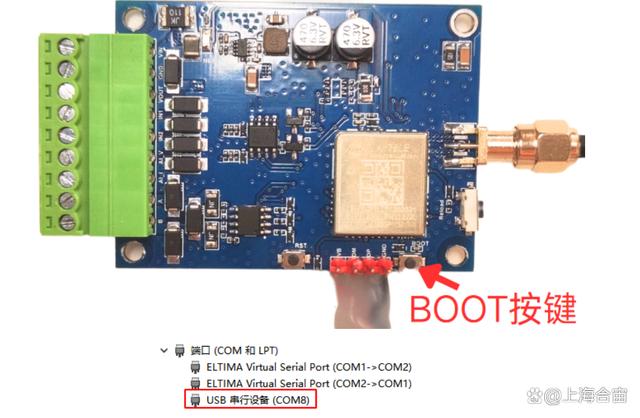

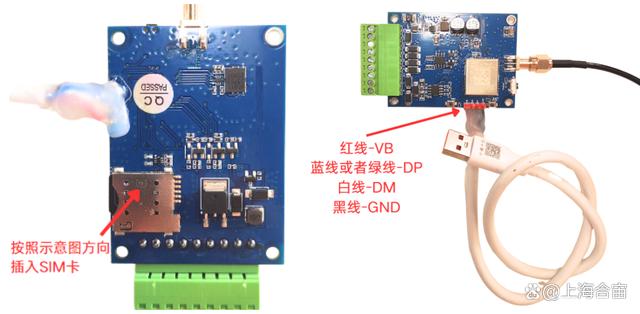

然后找到Air780E模组下方的VB、DM、DP、GND四个焊点，将USB数据线焊接到这四个焊点上；

如下图所示：

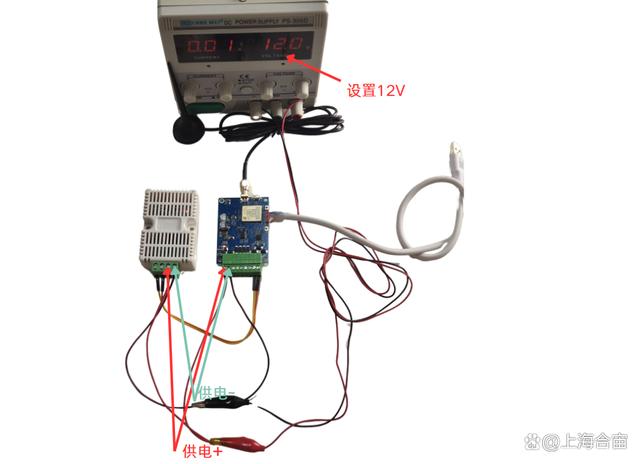

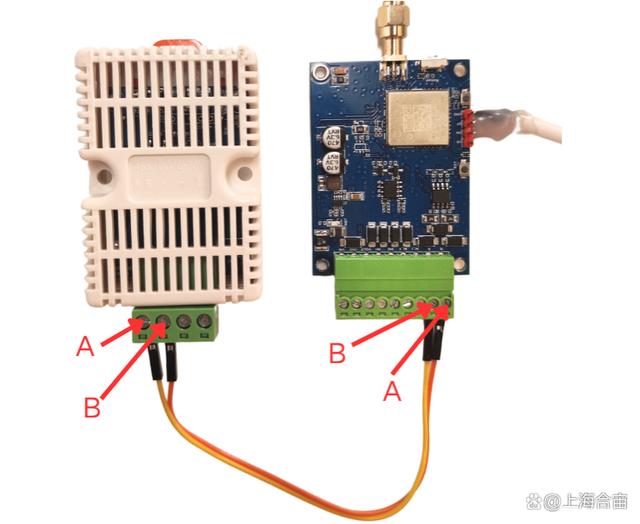

• 使用两根导线将温湿度传感器和Air-D780L1-Y通过RS485接口相连，注意是A连接A，B连接B；如下图所示：
