论文阅读|点云3D目标检测之PointPillars

源码：https://github.com/nutonomy/second.pytorch

PointPillars是对VoxelNet的改进，将VoxelNet中体素z轴的离散单位变成了整个z轴——柱，也就是说原来VoxelNet中体素是一个个格子，长宽高各有若干个，提取每个体素特征后得到一个3D特征tensor，而PointPillar的离散后单位是一个个立在x，y平面的柱，高为整个z轴，提取每个柱的特征后得到的是一个2Dtensor。于是，和VoxelNet相比，PointPillars就只需要用2DCNN对编码的tensor卷积，而不是计算量极大的3DCNN，从而极大的节约了时间。此外，作者在编码的适合增强每个点特征，除了有原来坐标信息外，还增加了 每个点相对柱中所有点中心点的位置（与其他点相关），以及相对柱的位置（与其它点无关）。使他既有局部特征又具有鲁棒性，不会因为采样时选取体素内不同点而得到不同结果。

VoxelNet中应用PointNet提取体素特征，然后将特征传入一系列3D卷积层，接着用2D骨干网处理，最后将骨干网输出的特征图传入检测头做最终的任务。这也实现了end-to-end学习，但是严重依赖3D卷积，速度很慢，推断时需要225ms，即4.4HZ。而其改进版本SECOND应用了稀疏卷积后速度仍然只有20Hz。PointPillars在速度和精度上都超过了他们，达到了62Hz，更快的版本能达到105Hz。

该工作的重要贡献就是编码部分，提出柱的编码方式，使得所有柱上的操作都能被变为密集的2D卷积从而加速计算。具体而言，这种方式的好处如下：

• 不用考虑每个bin的垂直单位；
• 基于柱提取得到的特征最后使用2D卷积计算，从而能够在GPU上高效计算；
• 不许多余调参来适应不同设备的点云。

PointPillars Network

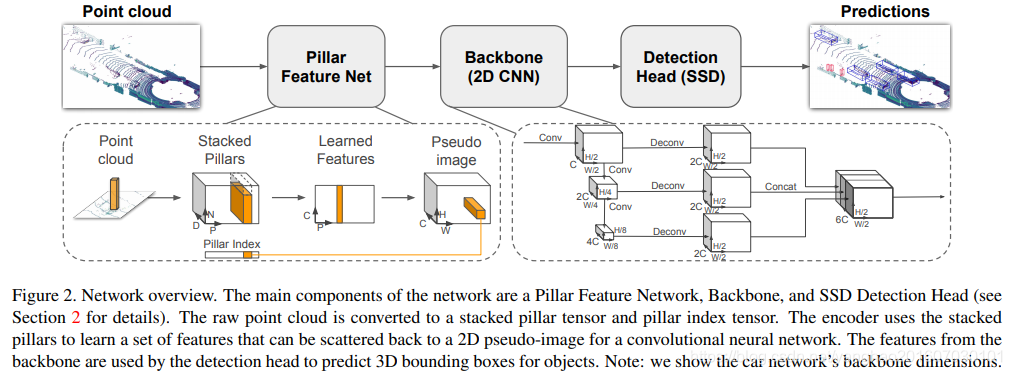

PointPillars以点云为输入，能够预测有方向的3D边框。由3各部分组成（如上图所示）：

1. 一个特征编码网络，能够将点云转换为稀疏伪图像。
2. 一个2D卷积骨干网将上一步编码得到的伪图像处理成一个高维度表示。
3. 一个检测头，检测和回归3D边框。

下面分别介绍这三部分。

Pointcloud to Pseudo-Image

用$l$指代点云中每个点，它有x,y,z三个维度。首先将点云在x，y平面上离散化为等距的格子，得到一个柱子的集合P。一个柱实际上就是一个z轴高度无限的体素，所以不需要参数限制z维。点云中每个点增强得到$r,x_c,<$
