PowerDesigner设计表时显示注释列Comment，Columns中没有Comment的解决办法

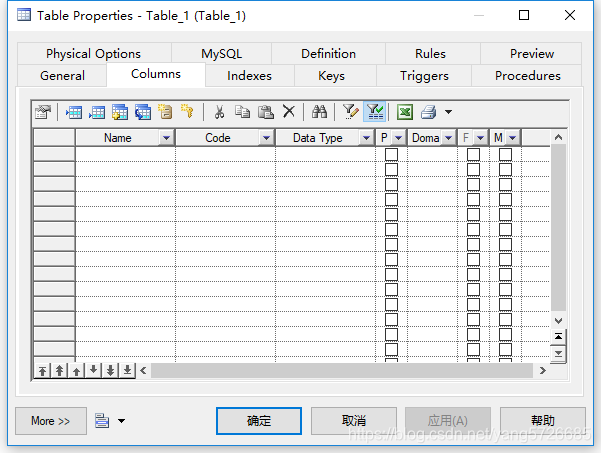

1、在所要编辑的表上双击，打开Table Properties窗口，并将上面的选项卡切换到Columns，如下图：

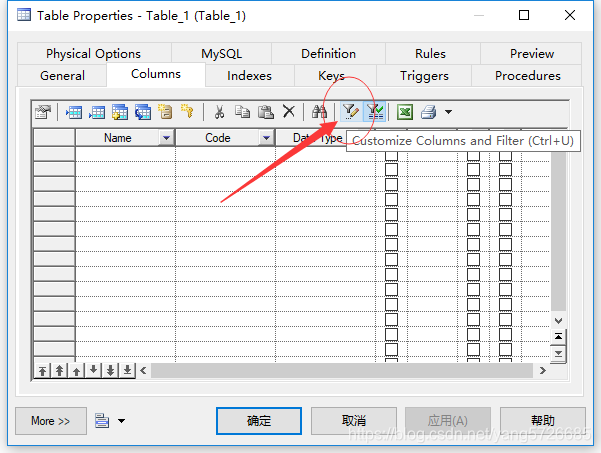

2、点击Customize Columns and Filter按钮，下图红框中的按钮，或者按Ctrl+U快捷键，如下图：

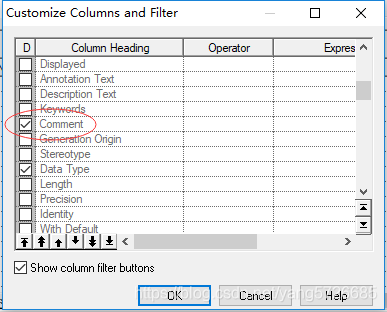

3、在打开的Customize Columns and Filter窗口中，把Comment前面的复选框打上勾，点击OK按钮，如下图：

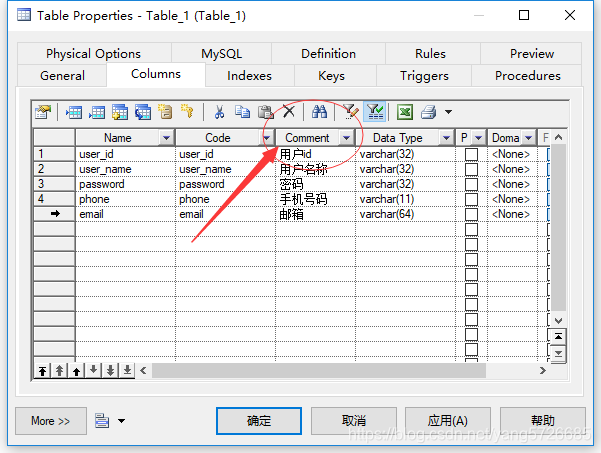

4、这时，就可以在Table Properties窗口Columns选项卡页中看到Comment了，如下图：

5、但是，确定保存后回到视图，发现仍没有Comment注释信息，不便我们设计，如下图：

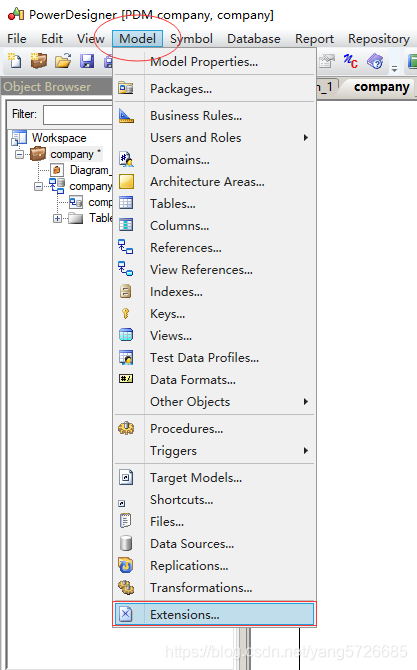

6、在工具栏找到Model->Extensions，如下图：

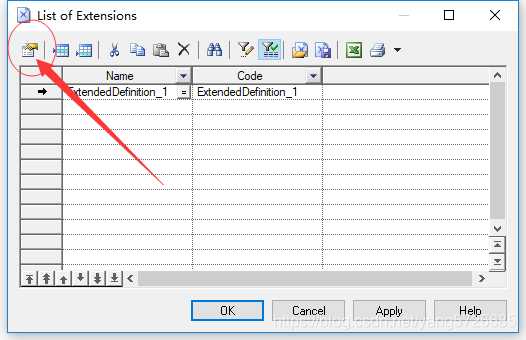

7、新建一个，然后点击箭头属性按钮，如下图：

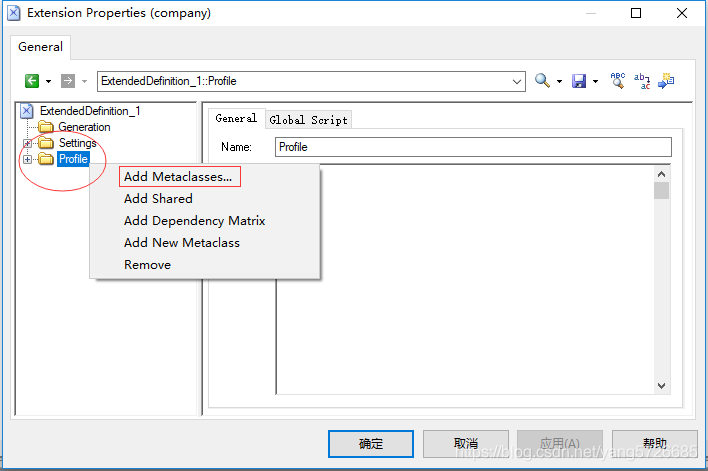

8、Profile右键，点击Add Metaclasses，如下图：

9、选择Column，然后点击OK，如下图：

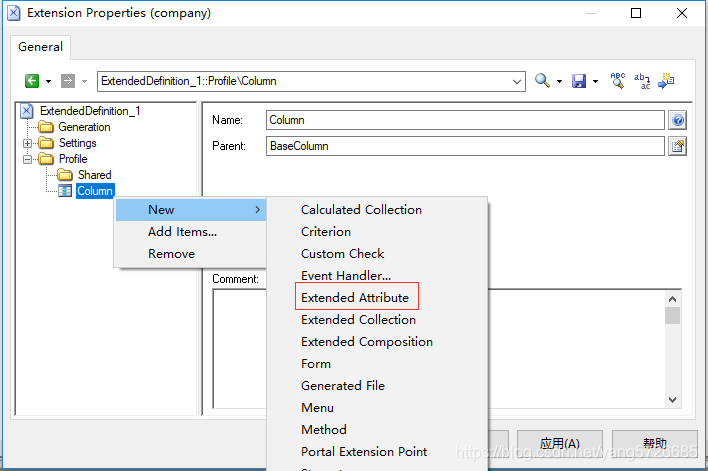

10、选中Column，右键选择New->Extended Attribute，如下图：

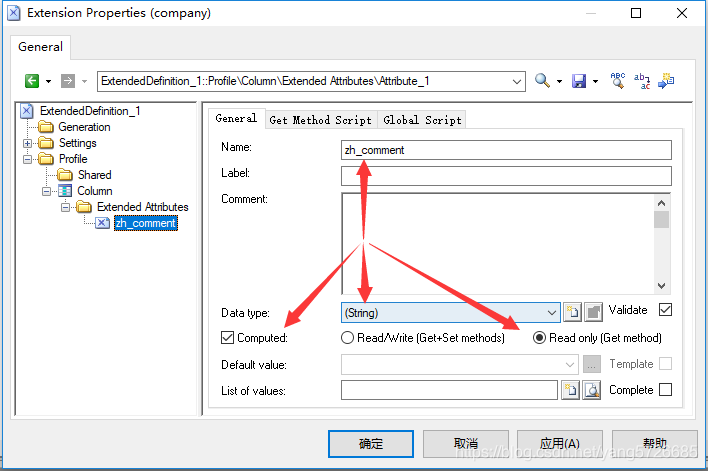

11、给Name一个名字，dataType选择String，选中Computer，选中Read only，如下图：

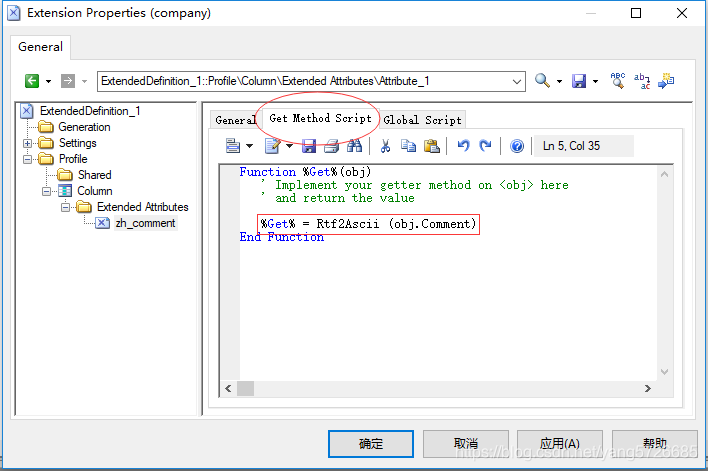

12、切换到Get Method Script tab:把原有的代码：

%Get% = ""

  改成：

%Get% = Rtf2Ascii (obj.Comment)

  如下图：

注意：mysql是改成 %Get% = Rtf2Ascii (obj.Comment) 。

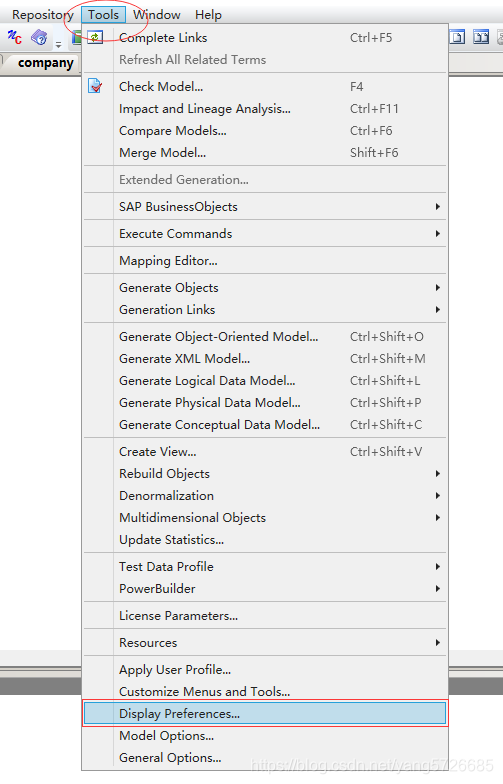

13、确定保存，回到视图界面，在工具栏找到Tools->Display Preferences，如下图：

14、找到Table->Advanced，如下图：

15、点击Columns，点击下图红色图标，如下图：

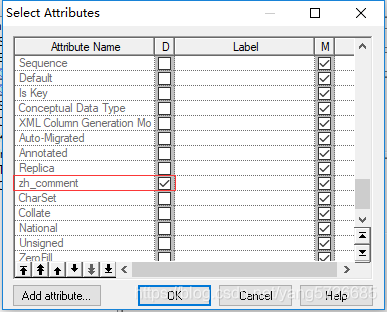

16、找到前面所设置的attribute，勾选保存OK，zh_comment就是刚才设置的Name，如下图：

17、保存回到视图界面，这是table已经显示Comment了，有利于我们进一步设计，如下图：
