一些工业场景的数据采集要求高精度的时间戳，并且不同设备的时间基准也要严格同步。这往往是通用处理器或者嵌入式处理器无法做到的。SyncTimer时间同步模块满足纳秒级高精度时间戳的要求，支持3路外部触发信号，并且可以与时间源锁定保持+/-200ns范围内的时间同步。

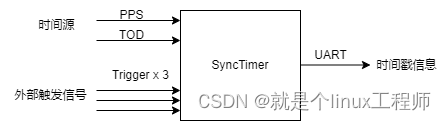

模块信号

在这里插入图片描述

在这里插入图片描述

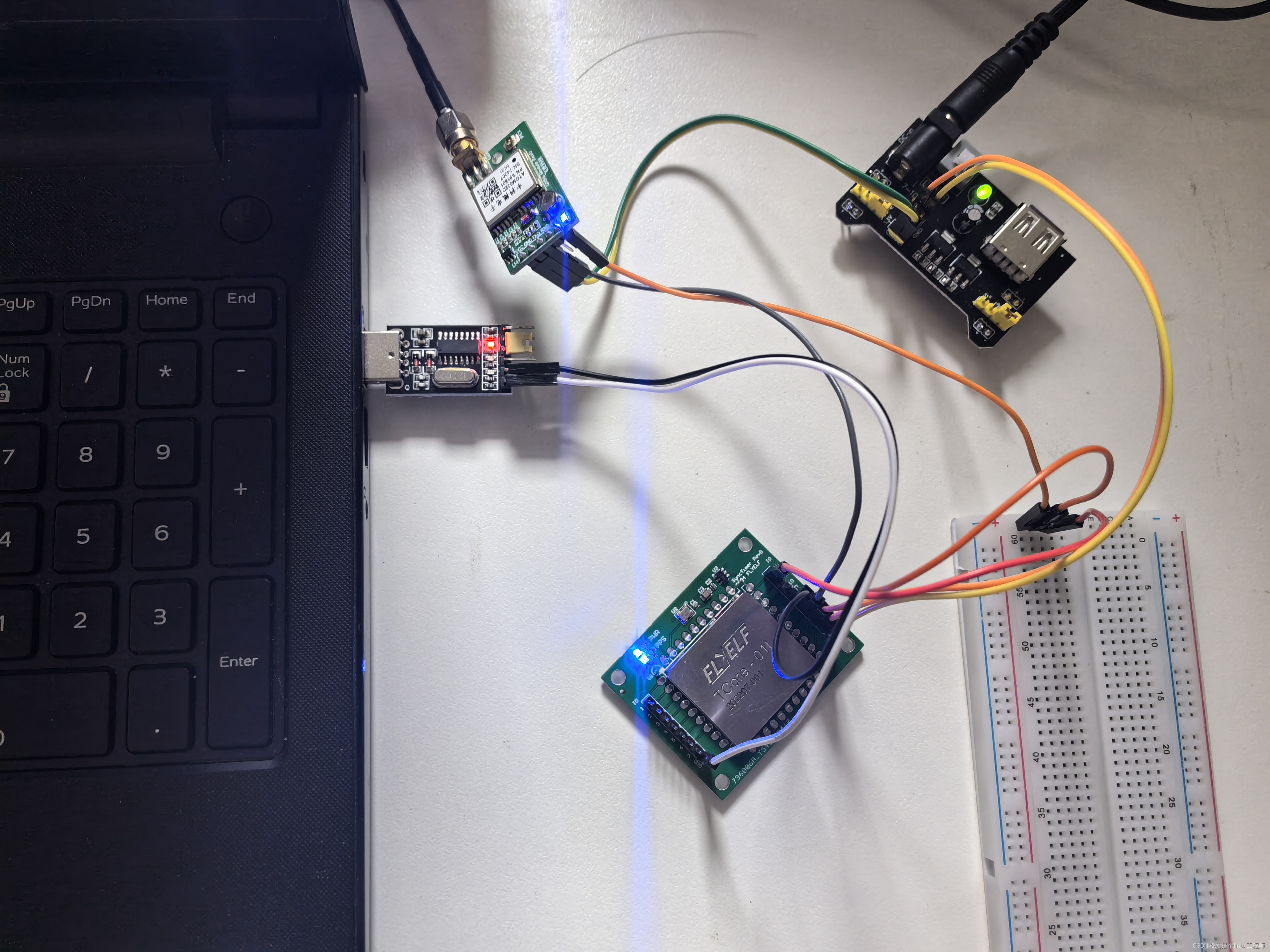

模块实测

  1. 使用电源模块给GPS接收机，和SyncTimer供电。
  2. GPS输出的PPS/TOD，接到SyncTimer上作为时间源，同时也把PPS作为1路触发信号接到触发管脚上。以此来检验同步和时间戳的精度。
  3. SyncTimer的串口通过串口模块接到电脑上查看时间戳的信息。
    在这里插入图片描述

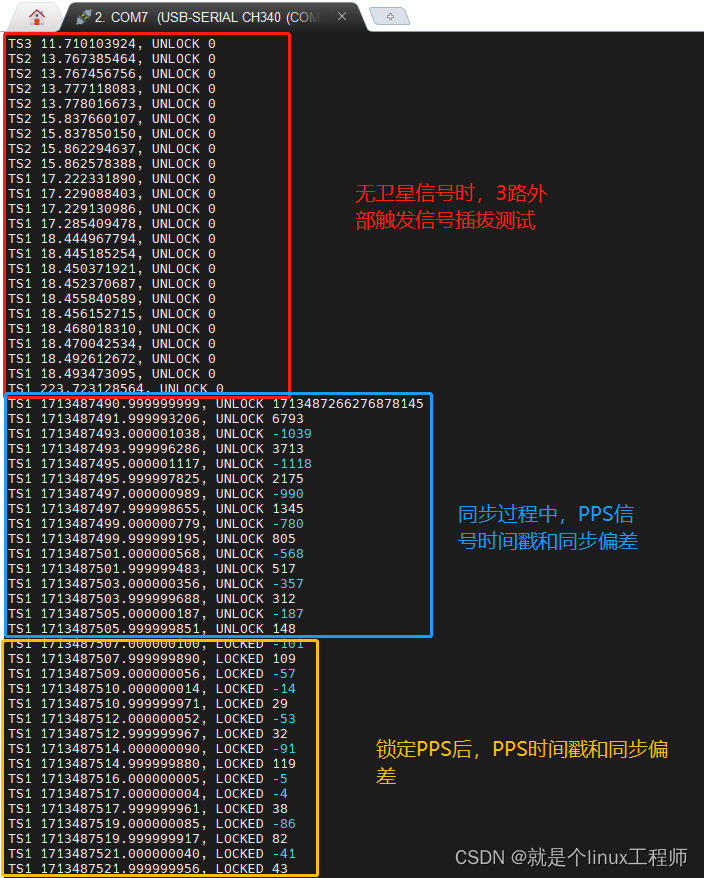

    测试结果
    在这里插入图片描述
    如对模块感兴趣，可以访问flyelf.taobao.com
