液压动图知识

液压动图解释

（注：图中素材若有侵权，请联系我删除；纯手写，欢迎批评指正）

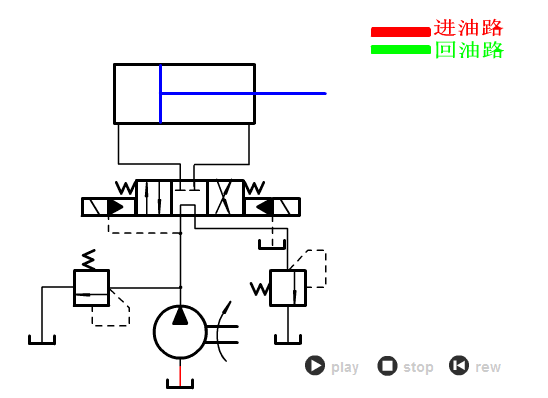

1. 背压回路

   电子换向阀不工作，处于中位，溢流阀工作，泵直接输出到油箱…

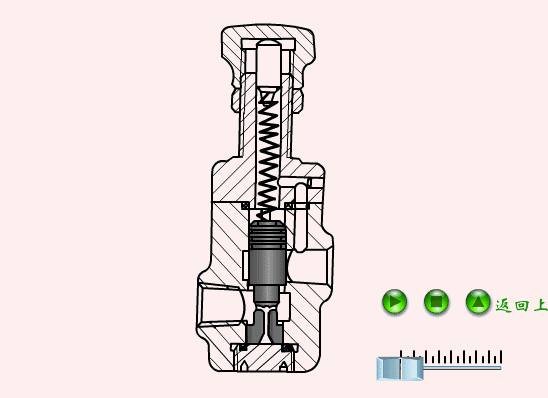

2. 直动溢流阀

   压力油由下口进入，当进油口压力大于调定压力时，阀芯移动，溢流阀开启，压力油从出口流出。可以控制回路压力，安全保护功能。

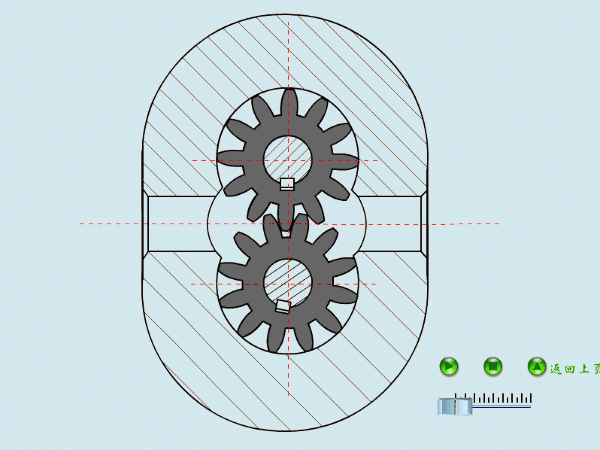

3. 齿轮泵

   进油口由于压力差吸入，齿轮泵工作使得排油口压力升高，完成液压泵的功能。

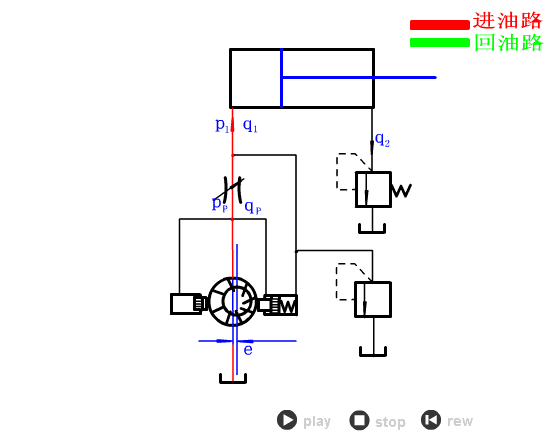

4. 变量泵回路

   限压式变量泵流量根据左右压力进行调节，也就是节流阀两端的压差控制。由于节流阀两端的压力差由变量泵控制活塞上的弹簧力控制，所以流量可以基本稳定，不会随着负载的变化有较大的变化。这种回路适合负载变化较大的场合。

5. 液控单向阀

   当控制油路的压力超过调定压力时，使阀口开启，A口流向B口。

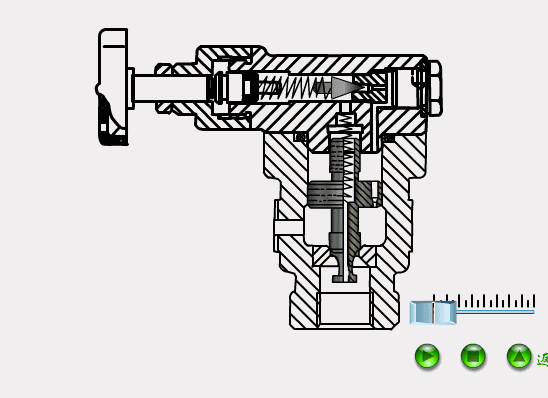

6. 先导型溢流阀

   先导阀为开启时，阻尼孔不起作用（此时流体静止），一旦先导阀开启（阀腔压力超过调定压力），阻尼孔就会起作用（流体流动），那么主阀芯的上下两端会形成压力差，使主阀芯开启，完成溢流功能。

未完待续
