如何正确的使用TVS二极管
选择TVS管子

1.封装大小；
TVS【体积大 浪涌保护】
ESD【体积小】
2.电路工作电压
【VRWM>= 电路工作电压】
3.结电容
比如USB2.0 480Mhz 推荐选择结电容小于10pF【端子/线/IC等加起来】

下面的是转载的内容，详细介绍了TVS的一些参数以及参数的解释。

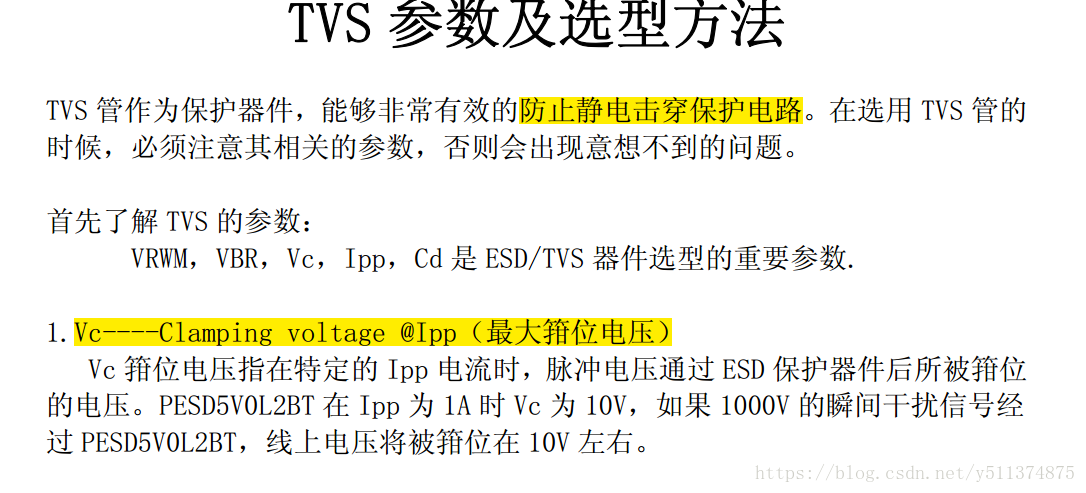

转载文档截图

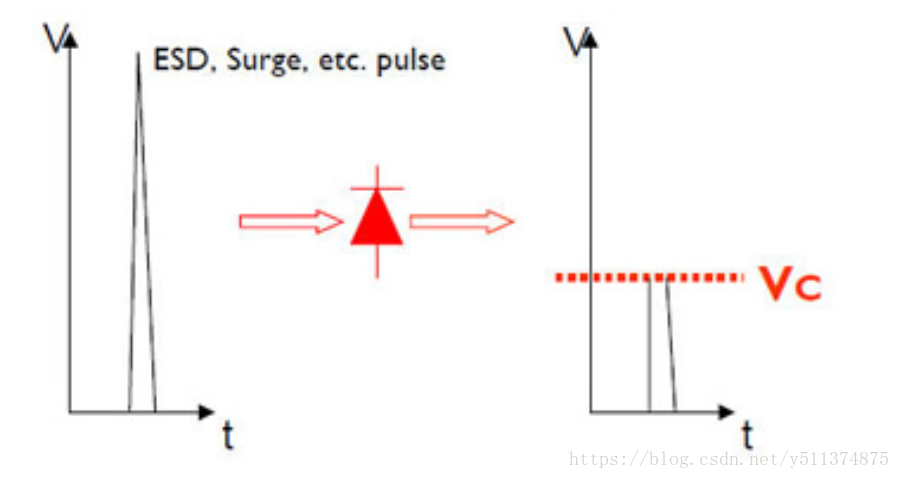

VC钳位电压

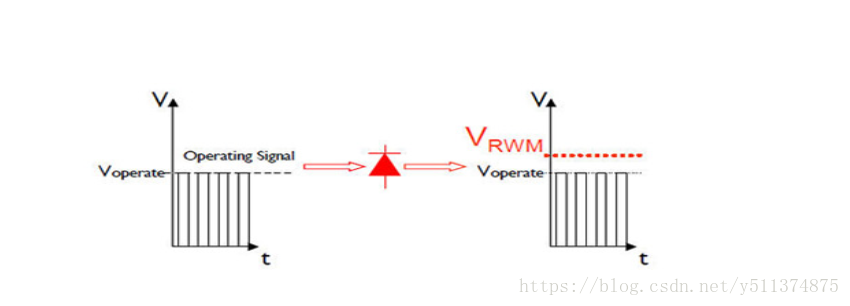

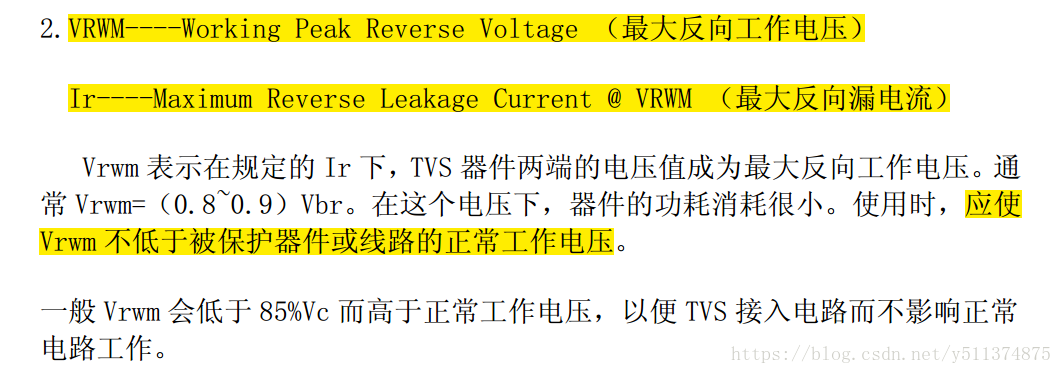

最大工作电压
工作电压

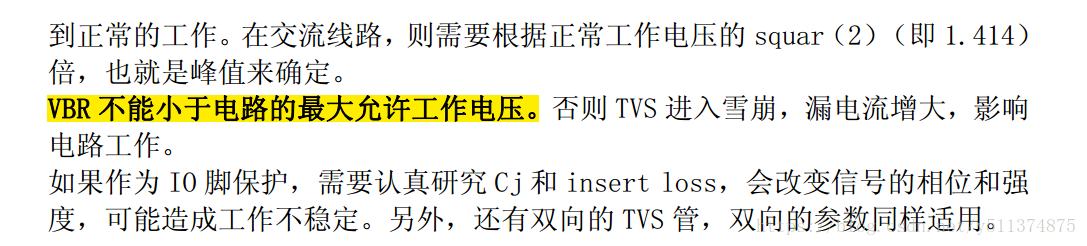

击穿电压，工作在该电压以下

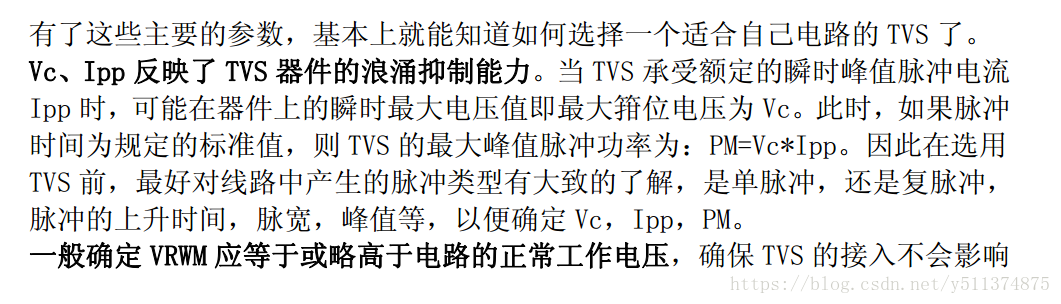

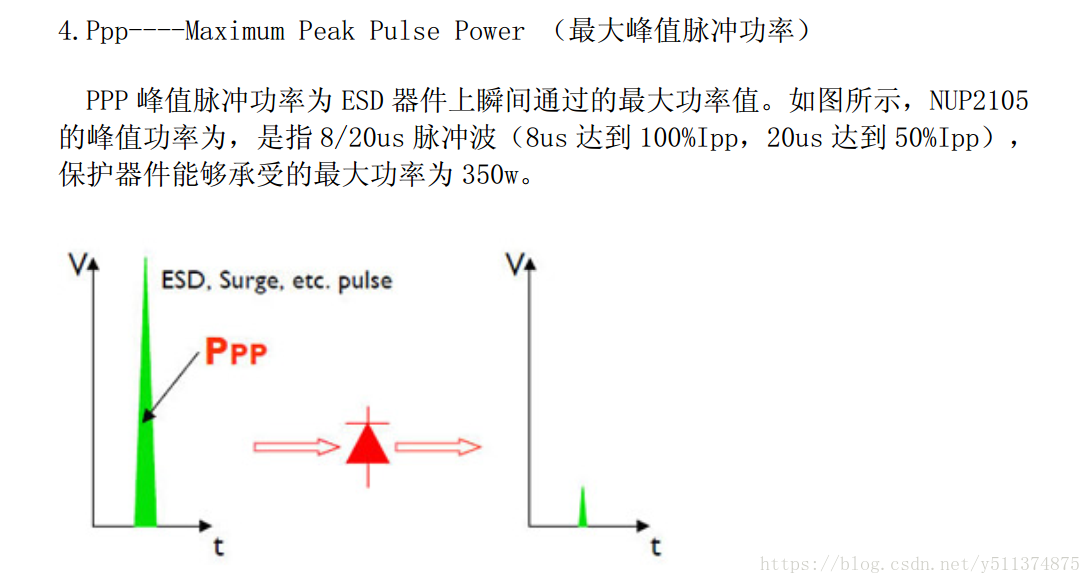

功率
结电容

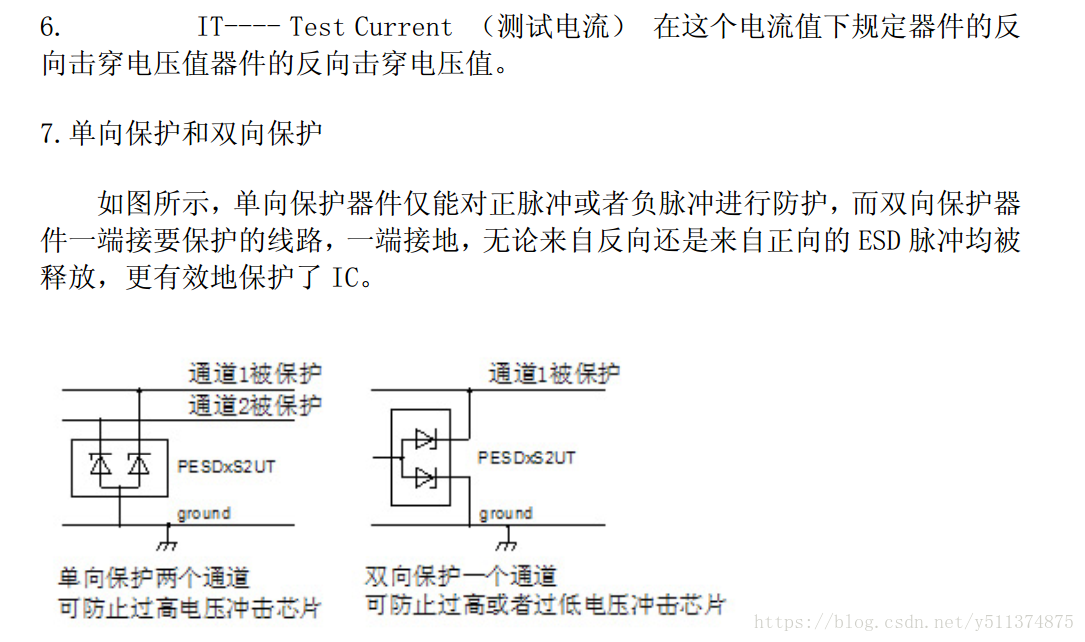

保护
在这里插入图片描述
在这里插入图片描述

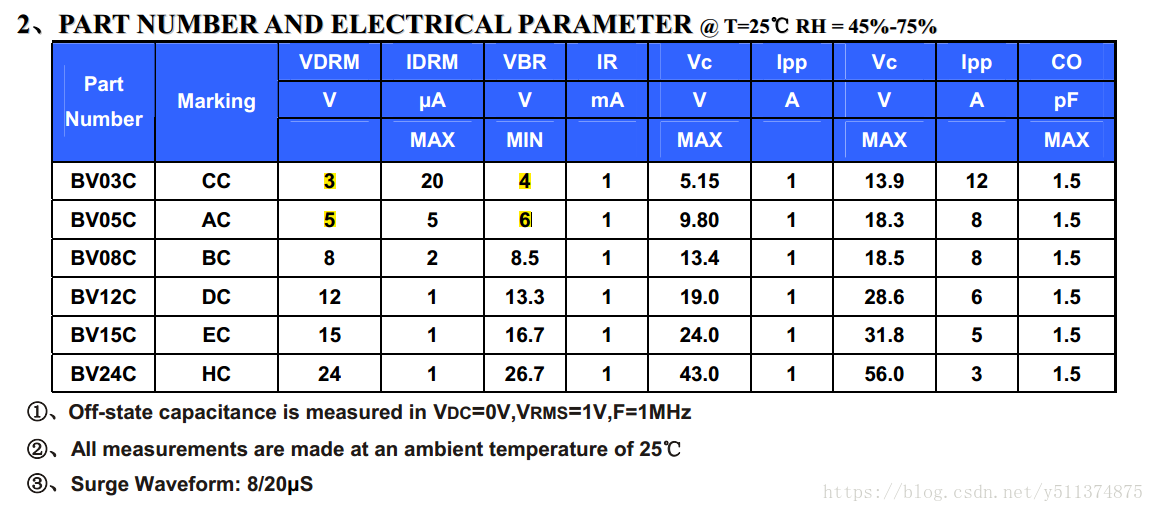

产品型号
在这里插入图片描述
