【机器人学】4-1.六自由度机器人动力学-开篇-基础知识

已于 2024-06-29 15:52:29 修改
阅读量1.5k 收藏 15
点赞数 22
分类专栏： 机器人学 文章标签： 机器人
于 2024-06-20 19:28:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/y12345655/article/details/139840756
版权

        从现在开始进入机器人动力学。前面的正逆解和雅克比矩阵只是开胃小菜，动力学开始进入微观控制层面，难度也比前面的章节难一些，我打算用3个小结带大家入门机器人动力学。

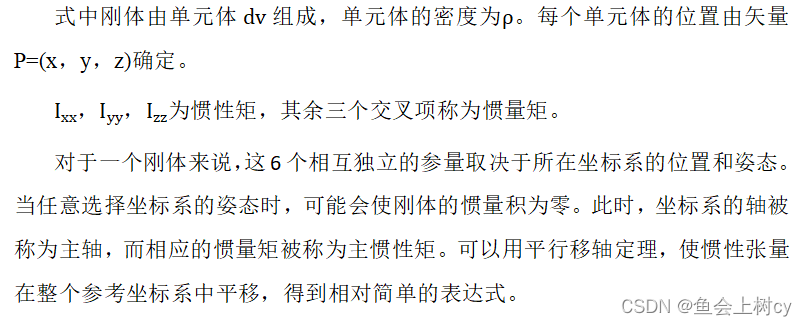

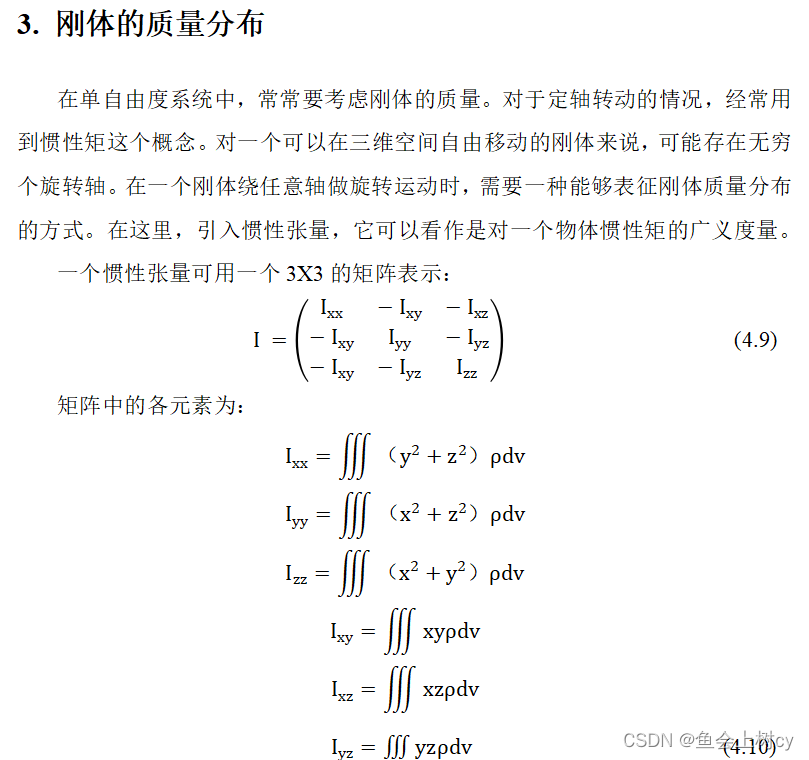

在实际的动力学中，质量分布都是已知的，不需要求解。

这一章就先到这里，以上4个基础知识足够求解机器人动力学中的牛顿欧拉递推式和拉格朗日方程了。

下一章：4-2.六自由度机器人动力学-牛顿欧拉递推式【附MATLAB代码】

              4-3.六自由度机器人动力学-拉格朗日方程【附MATLAB代码】
