【Electronics】数字电路实验——交通灯设计

1.内容摘要

       为了确保十字路口的车辆顺利、畅通地通过，往往都采用自动控制信号灯来进行指挥。其中红灯（R）亮，表示该条道路禁止通行；黄灯（Y）亮表示停车；绿灯（G）亮表示允许通行。
       本文探讨了简单的交通灯逻辑控制电路设计，设计了南北和东西两个方向的十字路口交通灯控制电路，同时实现简单的倒计时功能。

2.设计任务及要求

设计一个十字路口交通信号灯控制器。基本要求如下：
       1．满足图3.1.2顺序工作流程。图中设南北方向的红、黄、绿灯分别为NSR、NSY、NSG，东西方向的红、黄、绿灯分别为EWR、EWY、EWG。它们的工作方式有些必须是并行进行的，即南北方向绿灯亮，东西方向红灯亮；南北方向黄灯亮，东西方向红灯亮；南北方向红灯亮，东西方向绿灯亮；南北方向红灯亮，东西方向黄红灯亮。

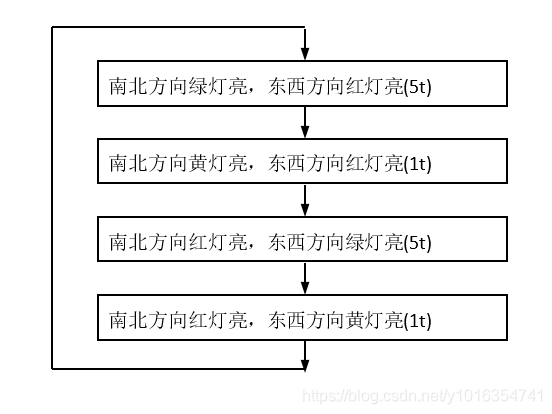

       2．应满足两个方向的工作时序：即东西方向亮红灯时间应等于南北方向亮黄、绿灯时间之和，南北方向亮红灯时间应等于东西方向亮黄、绿灯时间之和。时序工作流程图3.1.3所示。图3.1.3中，假设每个单位时间为3秒，则南北、东西方向绿、黄、红灯亮时间分别15秒、3秒、18秒，一次循环为36秒。其中红灯亮的时间为绿灯、黄灯亮的时间之和。交通灯工作顺序流程图如下：


       3．十字路口要有数字显示，作为时间提示，以便人们更直观地把握时间。具体为：当某方向绿灯亮时，置显示器为某数，然后以每秒减1计数方式方式工作，直至减到绿灯灭为止；当黄灯亮时，置显示器为某数，然后以每秒减1计数方式方式工作，直至减到黄灯灭为止；当红灯亮时，置显示器为某值，然后以每秒减1计数方式方式工作，直至减到红灯灭为止。例如：假设每个单位时间为3秒，当南北方向从红灯转换成绿灯时，置南北方向数字显示为14，并使数显计数器开始减
