NOS II - Timer定时器

NOS II-Time定时器

简单回忆NIOS II中定时器的使用。

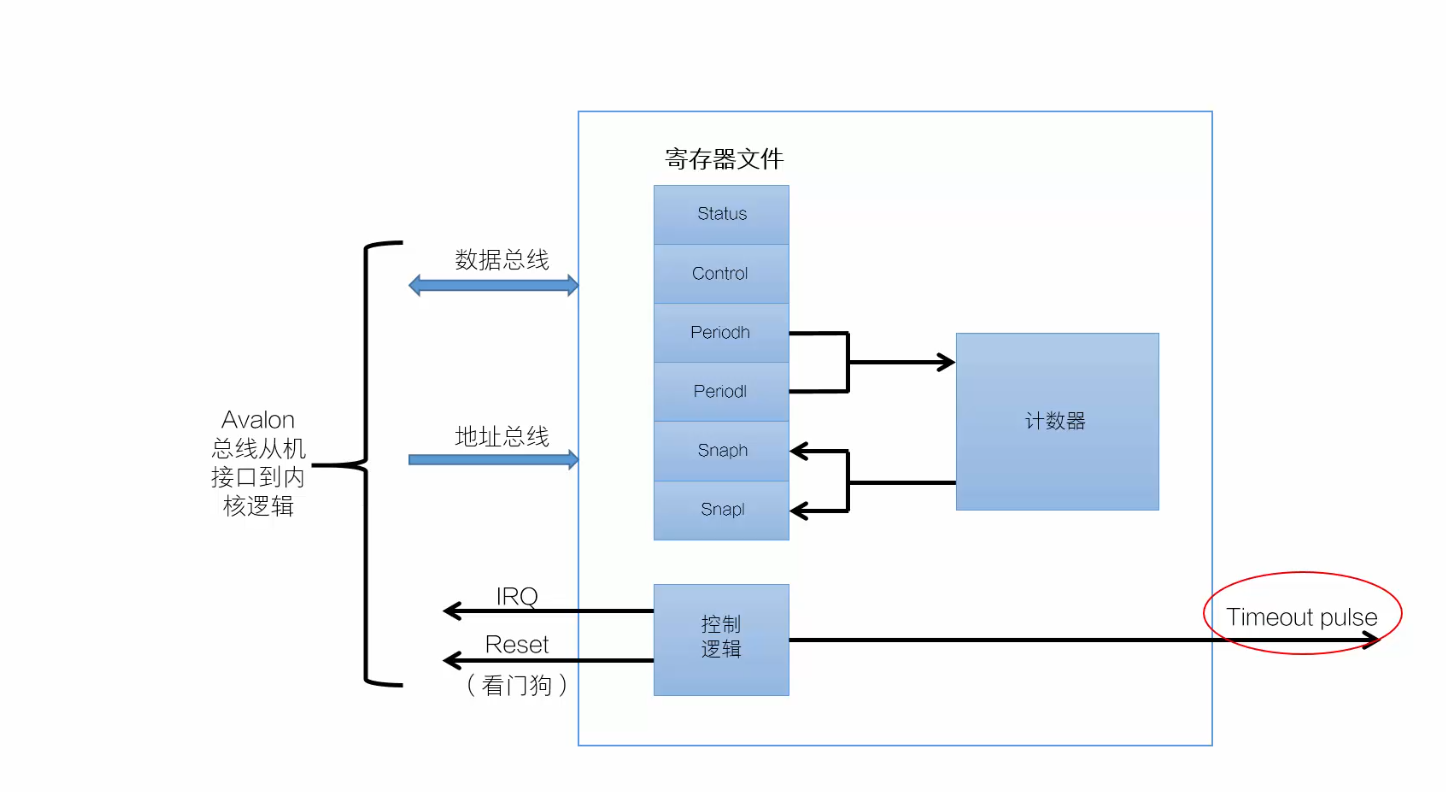

一、定时器的框图

二、定时器寄存器的描述

定时器的寄存器都是16bit的，

偏移量	寄存器名称	R/W	15bit	…	4bit	3bit	2bit	1bit	0bit
0	Status - 状态寄存器	R/W - 可读可写	*	*	*	*	*	run	TO
1	Control - 控制寄存器	R/W	*	*	*	stop	start	cont	ITO
2	PeriodL - 周期低16位	R/W	超时周期-1（位15…0）
3	PeriodH - 周期高16位	R/W	超时周期-1（位31…16）
