近段时间在使用迪文屏过程中因为对于迪文产品知识不了解不熟悉，导致在开发或使用的过程中因为操作不当或其他种种原因而导致屏幕触控之后没有反应，触摸偏移或者说按下触控之后屏幕没有相应的动作。在此将近段时间的出现的情况及解决办法总结一下，供其他客户参考。
一、从K600+升级为T5系列产品
首先，DWIN_SET文件夹中的13.bin文件一般不能大于32kb（除定制内核外，比如T5D1的V28版本的内核，支持到256kb大小的13.bin文件）。
在这里插入图片描述

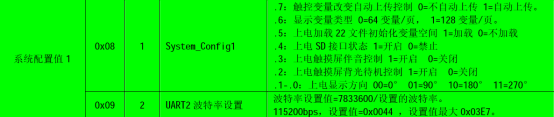

其次是从K600+升级为T5系列屏时，config.txt文件被替换成了CFG文件，所以在工程文件的移植过程中需要用CFG替换config文件。同时如果客户是通过按键返回来和主控配合完成相应的动作同时，在配置CFG文件时，在08，09位置配置正确。同时也要检查
在这里插入图片描述

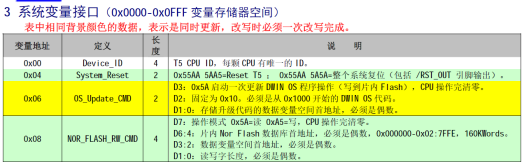

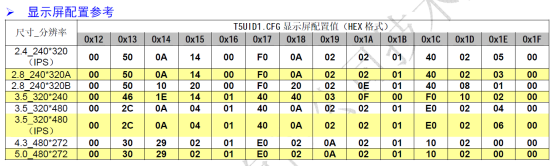

12—1F的位置配置正确，否则也会出现触控偏移的情况。在配置按键返回的过程中，由于T5以及T5L系列（除T5C3外）0x0000到0x0FFF都为系统变量的接口，所以在设置变量地址时需要从1000的位置开始设置。同时按键返回的数据自动上传也需勾上。
在这里插入图片描述
如果我们只是需要完成简单的切页指令且不需要由主控来下发指令的话我是建议使用基本触控来完成。
二、T5Cx系列指令屏不能触摸
