本文详细阐述了ByteX插件如何通过gradletransformapi和ASM技术，实现对工程构建产物的遍历、类图构建以及 ReferCheckPlugin 的合法验证过程，解决升级SDK后可能出现的 NoSuchMethodError 等问题。

一、背景及收益

升级sdk或更新依赖库后，可能因为库之间依赖的版本号不同，API有变动时会报：NoSuchMethodError 等错误

二、ByteX实现原理

ByteX是一个基于gradle transform api和ASM的字节码而实现的

三、bytex-referCheck 检测插件的整体实现思路：

将所有的子插件注册到宿主插件中，并给每个子插件绑定一个TransformFlow【默认为全局MainTransformFlow】
宿主插件的Transform方法中遍历执行每个子插件的TransformFlow执行run方法对.class进行处理：
首先遍历工程中所有的构建产物（.class）和遍历android.jar里的所有class文件生成类结构图【map：key(className),value(类/接口node)】；
然后再遍历一次工程中所有的构建产物，将每个class文件传给bytex-referCheck子插件的transform方法处理

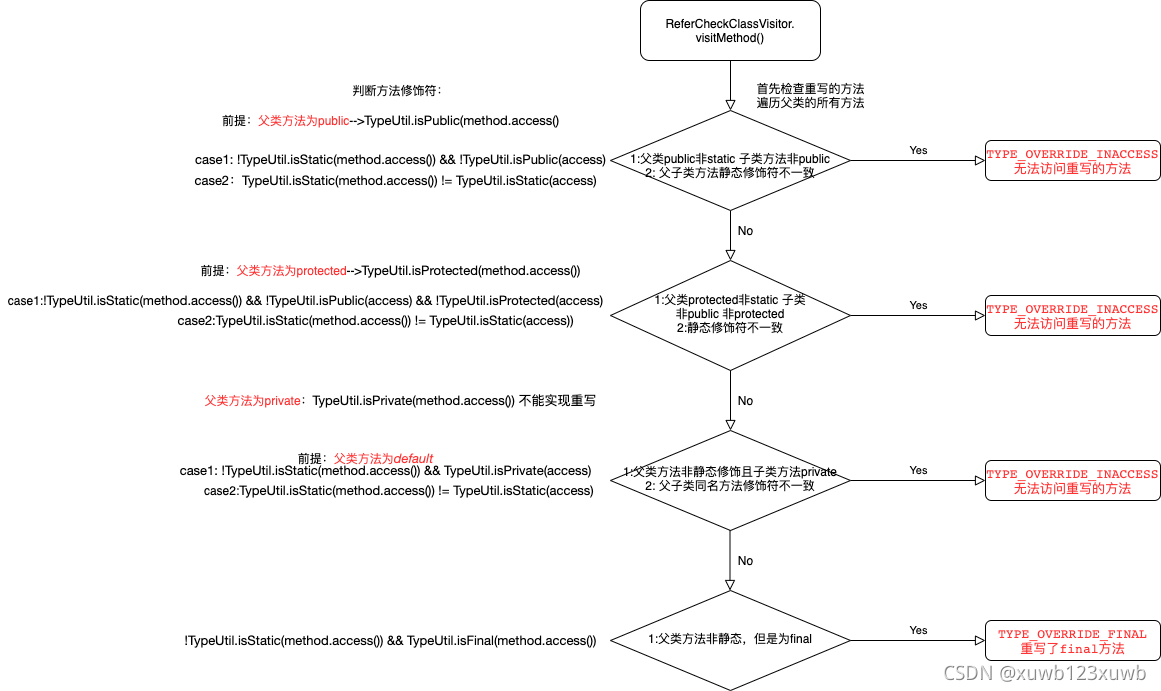

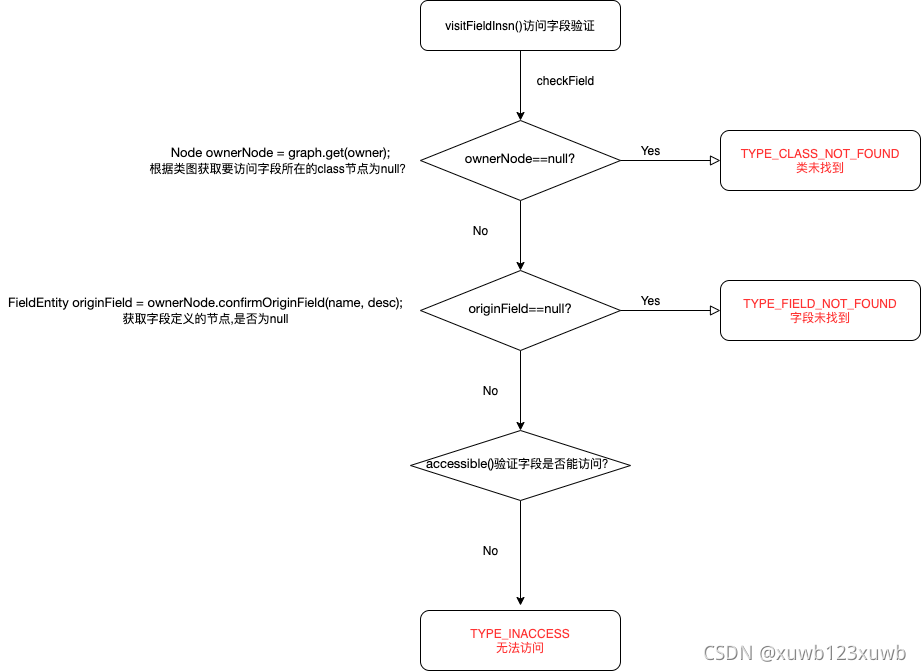

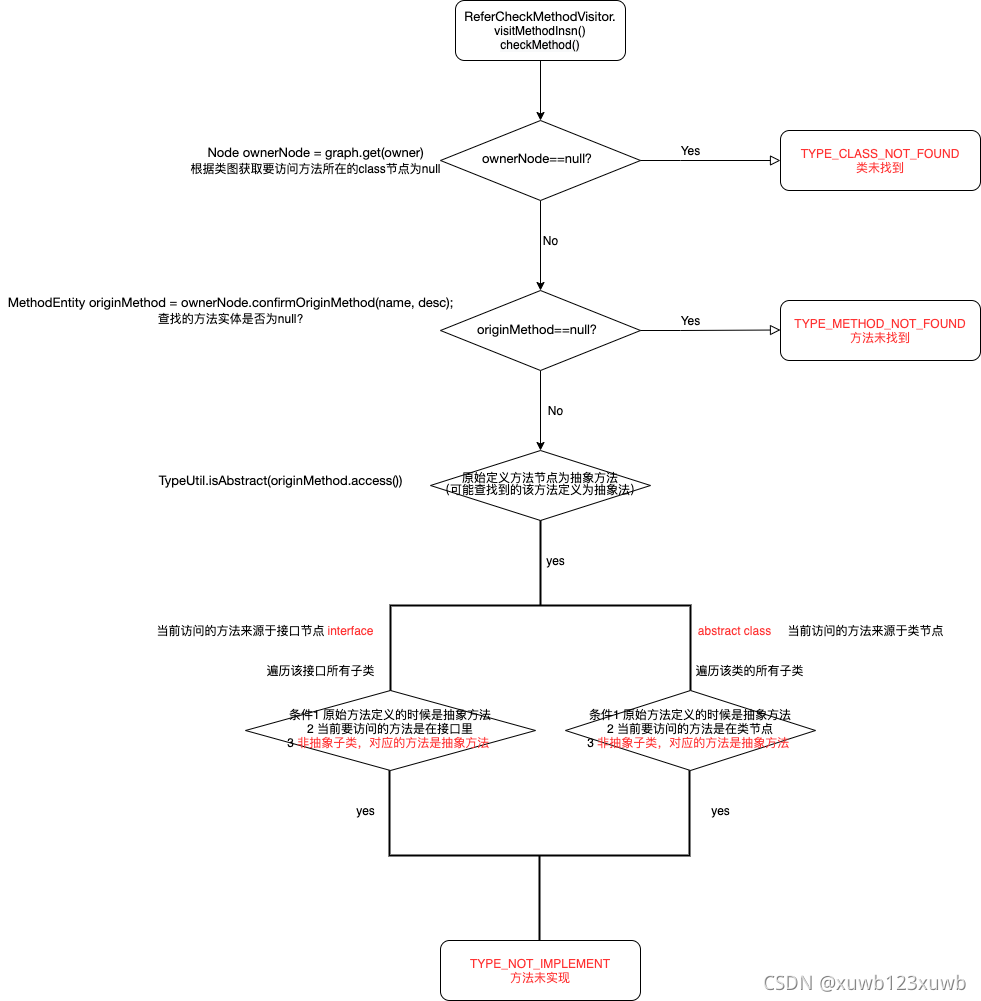

子插件ReferCheckPlugin的transform方法中结合第一次遍历的生成类图，与 ASM ClassVisitor 进行合法性验证

四、名词解释

traverse过程：遍历一次工程中所有的构建产物（一般来说是class文件）,单纯做遍历分析,不对输入文件做修改；
traverseAndroidJar过程：遍历android.jar里的所有class文件（哪个版本的android.jar由工程中的target api决定）,主要是为了形成完整的类图.
transform：再遍历一次工程中所有的构建产物,并对class文件做处理后输出（可能是直接回写到本地,也可能作为下一个处理过程的输入）
类图Graph：Graph里维护一个map集合 key为类名，value 是类或者接口节点

五、关键过程及代码

5-1：将子插件注册到bytex宿主插件中

首先在子插件的apply()方法中，将子插件注册到bytex宿主插件扩展类ByteXExtension中。

AbsPlugin.java

public final void apply(@NotNull Project project) {


   ...
   ByteXExtension byteX = project.getExtensions().getByType(ByteXExtension.class);
   // 向宿主插件 byteX  注册子插件，那么 宿主插件会持有 所有 注册的子插件的引用，通过 ByteXExtension 获取
   byteX.registerPlugin(this);
   ...

在bytex宿主插件中，获取宿主插件扩展ByteXExtension，并将扩展传入ByteXTransform

public class ByteXPlugin implements Plugin<Project> {


    @Override
    public void apply(@NotNull Project project) {


        // 获取 Android 为 App 提供的扩展属性 AppExtension 实例
        AppExtension android = project.getExtensions().getByType(AppExtension.class);
        // 获取 ByteX 自身创建的扩展属性 ByteXExtension 实例
        ByteXExtension extension = project.getExtensions().create("ByteX", ByteXExtension.class);
        // 注册 ByteXTransform 实例。ByteXTransform 继承了抽象类 CommonTransform，其实现了关键的 transform 方法
        android.registerTransform(new ByteXTransform(new Context(project, android, extension)));
    }
}

5-2：为每个子插件注册TransformFlow并执行run方法

从扩展中拿到所有子插件

   /**
     * 从扩展中获取 所有子插件的引用
     * @return
     */
    @Override
    protected List<IPlugin> getPlugins() {


        if (!context.extension.isEnable()) {


            return Collections.emptyList();
        }
        return context.extension.getPlugins();
    }

遍历插件注册TransformFlow

CommonTransform.java

private void transformInternal(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {


          ...

plugins.forEach(plugin -> {


           manager.bind(new FlowBinder() {


               @Override
               public TransformFlow bind(TransformFlowerManager manager) {


                   // 调用子插件的registerTransformFlow 方法 传入全局公共的transform流MainTransformFlow
                   return plugin.registerTransformFlow(manager.getCommonFlow(), transformContext);
                }
           });
         }
);
         ...
}

5-3: 公共 MainTransformFlow.runTransform()遍历产物构建类图，以遍历工程构建产物为例

遍历工程产物

traverseArtifactOnly(getProcessors(Process.TRAVERSE, new ClassFileAnalyzer(context, Process.TRAVERSE, graphBuilder, new ArrayList<>(handlers))));

getProcessors
@param process：Process.TRAVERSE遍历
@param fileHandler ClassFileAnalyzer类文件解析的
返回的是FileProcessor[]

 /**
     *  根据传入的状态  返回不同的文件处理器【4 种自定义的】 数组
     * @param process       不同的处理状态
     * @param fileHandler   根据不同处理状态  传入 不同的文件分析器 【FileHandler 子类： 1 ClassFileAnalyzer 类文件分析器  2 ClassFileTransformer 类文件转换器】
     * @return
     */
    private FileProcessor[] getProcessors(Process process, FileHandler fileHandler) {


        // 在 traverse（遍历） 和 transform（转换） 的过程中，加入自定义的 FileProcessor，提供更大的灵活性
        List<FileProcessor> processors = handlers.stream()
                .flatMap((Function<MainProcessHandler, Stream<FileProcessor>>) handler -> handler.process(process).stream())
                .collect(Collectors.toList());
        switch (process) {


            // 增量遍历状态
            case TRAVERSE_INCREMENTAL:
                // FilterFileProcessor：按照指定的条件过滤掉不需要的 FileData，此时的过滤条件是文件的状态不是 Status.NOTCHANGED
                processors.add(0, new FilterFileProcessor(fileData -> fileData.getStatus() != Status.NOTCHANGED));
                // IncrementalFileProcessor 增量文件处理器，其中包含一个 ClassFileProcessor(FileHandler) 参数，用于对文件解析使用
                processors.add(new IncrementalFileProcessor(new ArrayList<>(handlers), ClassFileProcessor.newInstance(fileHandler)));
                break;
            case TRAVERSE:
            case TRAVERSE_ANDROID:
            case TRANSFORM:
                // ClassFileProcessor 类文件处理器，其中包含一个 ClassFileProcessor(FileHandler) 参数，用于对文件解析使用。
                processors.add(ClassFileProcessor.newInstance(fileHandler));
                // FilterFileProcessor 按照指定的条件过滤掉不需要的 FileData，此时的过滤条件是文件的状态不是 Status.NOTCHANGED 和 Status.REMOVED
                processors.add(0, new FilterFileProcessor(fileData -> fileData.getStatus() != Status.NOTCHANGED && fileData.getStatus() != Status.REMOVED));
                break;
            default:
                throw new RuntimeException("Unknow Process:" + process);
        }
        return processors.toArray(new FileProcessor[0]);
    }

类型为：Process.TRAVERSE 则返回的是FileProcessor[]
index= 0-> FilterFileProcessor
else ->ClassFileProcessor

然后执行的TransformEngine,traverseOnly()方法

    /**
     *  cpu密集型 线程池 执行 遍历 任务
     * @param processors
     */
    public void traverseOnly(FileProcessor... processors) {


        Schedulers.FORKJOINPOOL().invoke(new PerformTraverseTask(context.allFiles(), getProcessorList(processors)));
    }

其中传入的

执行的PerformTraverseTask的compute（）方法

    @Override
    protected void compute() {


        List<FileTraverseTask> tasks = source.map(cache -> new FileTraverseTask(cache, processors)).collect(Collectors.toList());
        // 回调所有的 FileTraverseTask 实例的 compute 方法
        invokeAll(tasks);
    }

执行的是 FileTraverseTask.compute -> TraverseTask.compute-> ProcessorChain 链式任务
ProcessorChain.proceed方法

    @Override
    public Output proceed(Input input) throws IOException {


        if (index >= processors.size()) throw new AssertionError();
        // 1 index = 0 时 会从 processors 处理器列表中获取第一个处理器—FilterFileProcessor，并调用它的 process 方法
        // 2 index = 1 -> processors.size()-1 之前 时  是 ClassFileProcessor 则会执行  ClassFileProcessor.process()
        // 3 index = processors.size()-1  时 为 BackupFileProcessor 则执行 BackupFileProcessor.process()
        FileProcessor next = processors.get(index);
        return next.process(new ProcessorChain(processors, input, index + 1));
    }

遍历任务的话主要在ClassFileProcessor.process() 中
ClassFileProcessor.process

    @Override
    public Output process(Chain chain) throws IOException {


        Input input = chain.input();
        FileData fileData = input.getFileData();
        if (fileData.getRelativePath().endsWith(".class")) {


            // case 1、MainTransformFlow 里执行的是遍历任务 traverseArtifactOnly、traverseAndroidJarOnly的话 传入的 FileHandler 为 ClassFileAnalyzer 那么遍历任务会执行 ClassFileAnalyzer里的 handle方法处理
            // case 2、MainTransformFlow 里执行的是transform 任务： 传入的FileHandler 为 ClassFileTransformer 并且 如果 fileData 是.class 文件 ，则调用 ClassFileTransformer 的 handle 方法进行处理。
            handler.handle(fileData);
        }
        // 2、非 类 使用 FileProcessor 列表 最后一个 BackupFileProcessor  的 proceed  则 结束链式调用
        return chain.proceed(input);
    }

遍历任务看ClassFileAnalyzer的 handle方法

@Override
    public void handle(FileData fileData) {


        try {


            ...
            ...
            ...
            byte[] raw = fileData.getBytes();
            String relativePath = fileData.getRelativePath();
            // 构建 ClassReader 对象，解析文件
            ClassReader cr = new ClassReader(raw);
            int flag = getFlag(handlers);
            // 创建 ClassVisitorChain 对象，本质是 ClassWriter
            ClassVisitorChain chain = getClassVisitorChain(relativePath);
            // 如果类图构建器为空，则创建 GenerateGraphClassVisitor 类读取类文件，并构建类图
            if (this.mGraphBuilder !=
