Allegro 16.6 扇出操作

1、添加VIA过孔，即自己自定义的过孔。

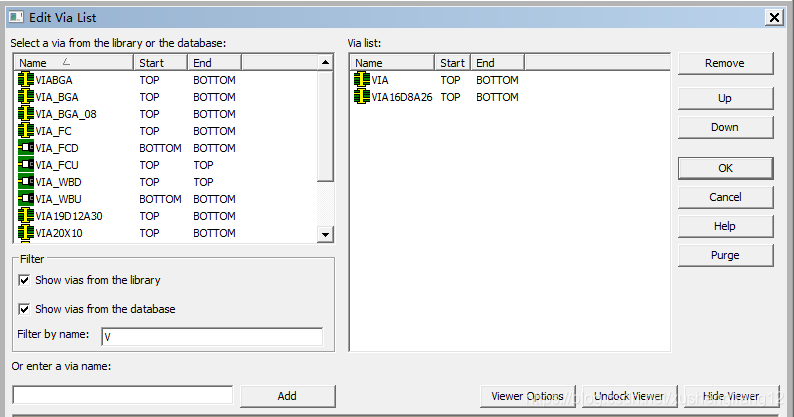

       打开约束管理器Constraint Manager→Physical→ALL Layers→Vias，最下行点击出现以下界面：



                   双击左边的过孔型号，即完成添加。

 2、区域规则设置。

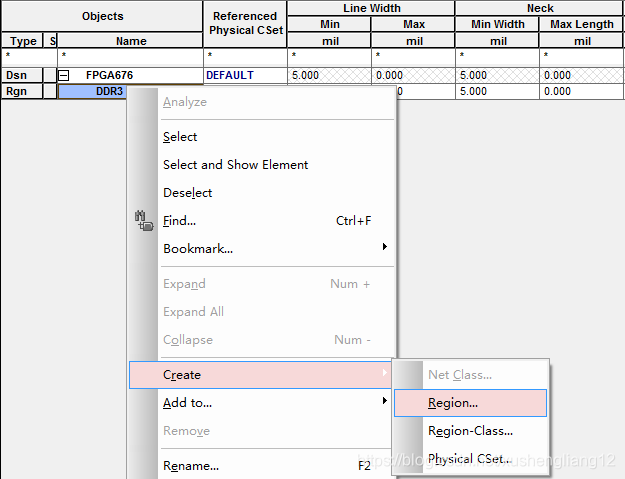

     （1）打开约束管理器Constraint Manager→Physical→Region→ALL Layers，



          创建一个区域名：



（2）在PCB editor，Shape→Polygon,Active class选择Constraint Region,Subclass选择ALL，Assign to Region选择刚才新建的Region名。

3、BGA扇出操作

     选择Route→Creat Fanout,设置相应的Options选项，选中要扇出的BGA器件即可。
