用TWaver Java制作精美的图层叠加图

 在TWaver的各个使用手册，文档和Demo中我们可以看到，TWaver提供了Layer的概念，就是图层，这与一些制图软件也有几分相似。在实际应用中也是比较的多。比如TWaver的Demo中有TWaver水印的字样，就是通过使用的TWaver层，将带有水印文字的图层自于最上方并不可选中。
下面我们再通过一个实际的例子具体来看看TWaver Layer的叠加效果，先上最终效果图：

这是一个使用TWaver Java制作的自动布局的例子，有人能看得出这里使用了多少个图层合并而成的吗？
呵呵，我们先来看看整体的一个布局：首先frame中添加了一个LayeroutPanel，panel中放了一个network，network中间部分是用于存放网元，连线，右半部分是scrollPanel 。

一.    Network的叠加

我们先来看看中间这个network的图层是如何叠加的
1.阴影层
首先是在network的Cushion上添加了一个网元阴影层，cushion在TWaver的定义中是处于所有图层之下的一层。

<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

--> network.addCanvasCushion( new  ShadowCushion( this ));

阴影也可以这样添加。
2.网元层

在默认图层上添加布局的网元



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

-->  1 this .cloud  =   this .createNode( " /demo/layout/images/cloud.png " );
 2 this .center1  =   this .createNode( " /demo/layout/images/center.png " );
 3 this .center2  =   this .createNode( " /demo/layout/images/center.png " );
 4 this .gather1  =   this .createNode( " /demo/layout/images/gather.png " );
 5 this .gather2  =   this .createNode( " /demo/layout/images/gather.png " );
 6 this .router1  =   this .createNode( " /demo/layout/images/router1.png " ,  0 ,  " Router 1 " );
 7 this .router2  =   this .createNode( " /demo/layout/images/router2.png " ,  1 ,  " Router 2 " );
 8 this .server1  =   this .createNode( " /demo/layout/images/pc.png " ,  2 ,  " Spring Layout " );
 9 this .server2  =   this .createNode( " /demo/layout/images/pc.png " ,  3 ,  " Office Network " );
10 this .server3  =   this .createNode( " /demo/layout/images/pc.png " ,  4 ,  " US Map " );
11 this .client1  =   this .createNode( " /demo/layout/images/pc.png " ,  5 ,  " Bar Chart " );
12 this .client2  =   this .createNode( " /demo/layout/images/pc.png " ,  6 ,  " Tag Cloud " );
13 this .client3  =   this .createNode( " /demo/layout/images/pc.png " ,  7 ,  " Bus Layout " );
14 this .createLink(gather1, client1);
15 this .createLink(gather1, client2);
16 this .createLink(gather1, client3);
17 this .createLink(gather2, server1);
18 this .createLink(gather2, server2);
19 this .createLink(gather2, server3);
20 this .createLink(cloud, center1);
21 this .createLink(cloud, center2);
22 this .createLink(router1, center1);
23 this .createLink(router2, center2);
24 this .createLink(router1, gather1);
25 this .createLink(router2, gather2);

TWaver提供了多种布局的效果，这是一个左树形布局，下面的toolbar上提供了更多的布局方式。
3.背景层

设置network背景图片，背景层也是处于所有数据层之下的一层，但是在cushion层之上



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

--> 1 this .setImageBackground( " /demo/layout/images/bottom.png " );

4.顶层

添加top的图层节点，并设置图层为1



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

--> 1 this .top  =   this .createNode( " /demo/layout/images/top.png " );
2 this .top.setLayerID( " top " );
3 Layer topLayer  =   new  Layer( " top " );
4 topLayer.setMovable( false );
5 topLayer.setSelectable( false );
6 this .getDataBox().getLayerModel().addLayer( 1 , topLayer);

使用一个Node最为最上层的图片，哈哈，这也是TWaver中的一个使用技巧。


5.工具条层

添加toolbar图层并设置为1，这样toolbar的图层会在top层之上



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

--> this .toolbar  =   this .createNode( " /demo/layout/images/toolbar.png " );
this .toolbar.setLocation( 21 ,  68 );
this .toolbar.setLayerID( " toolbar " );
Layer toolbarLayer  =   new  Layer( " toolbar " );
toolbarLayer.setMovable( false );
toolbarLayer.setSelectable( false );
this .getDataBox().getLayerModel().addLayer( 1 , toolbarLayer);

工具条也是一张图片哦，哈哈，没想到吧！

工具条的动画效果

从上面分解中可以看出，工具条是叠加在top层之上的，这其中还有一个动画的效果，当鼠标移动到工具条所有的区域范围时，才会出现，移出并会隐藏。



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

-->  1 this .getCanvas().addMouseMotionListener( new  MouseMotionAdapter()  {
 2    public void mouseMoved(MouseEvent e) {
 3        if(isAdjustingToolbar){
 4            return;
 5        }
 6        if(toolbarBounds.contains(e.getPoint())){
 7            if(!toolbar.isVisible()){
 8                isAdjustingToolbar = true;
 9                toolbar.setVisible(true);
10                TWaverUtil.animateMove(toolbar, toolbar.getWidth(), 0, new Runnable(){
11                    public void run() {
12                        isAdjustingToolbar = false;
13                    }
14                });
15            }
16        }else{
17            if(toolbar.isVisible()){
18                isAdjustingToolbar = true;
19                TWaverUtil.animateMove(toolbar, -toolbar.getWidth(), 0, new Runnable(){
20                    public void run() {
21                        toolbar.setVisible(false);
22                        isAdjustingToolbar = false;
23                    }
24                });
25            }
26        }
27    }
28} );



6.最终合并效果
最后twaver根据添加的这些图层顺序，就会在network上叠加出一个左半部分的效果，如下:

二.    ScrollPanel的叠加

看完network中间部分的叠加效果，我们再来看看这张图的右半部分scrollerPanel是如何叠加的

1. 组件层

这是最重要的放置内容面板的一层，里面放置了24个独立的组件。通过设置边框的范围让其只显示中间部分，每个独立的组件都可以单独操作：选中，移动，染色，tooltip…都可以呈现。



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

-->  1 for ( int  i = 0 ; i < 24 ; i ++ ) {
 2JComponent component = null;
 3int index = i % 8;
 4if(index == 0){
 5       component = new Router1();
 6}
 7
 8if(component != null){
 9        component.setPreferredSize(CARDSIZE);
10        component.setMaximumSize(CARDSIZE);
11        component.setMinimumSize(CARDSIZE);
12        component.setBounds(XGAP, i*CARDSIZE.height+YGAP, CARDSIZE.width-XGAP*2, CARDSIZE.height-YGAP*2);
13        this.add(component);
14    }
15
16}

2.相框层

这是一个给每个组件设置相框的一个图层，首先我们需要相框图片

设置成透明效果，将其放置每个组件之上（除了最中间的component之外），最中间的再通过画笔画上上左下右的边框，这样这个相框就完成了

<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

-->  1 Rectangle rect  =   new  Rectangle( 0 , i * CARDSIZE.height, CARDSIZE.width, CARDSIZE.height);
 2              if (i  !=  ( this .currentIndex  +   8 )) {
 3                g2.drawImage(CARDIMAGE, rect.x, rect.y, rect.width, rect.height, null);
 4            } else {
 5                rect.grow(-XGAP+4, -YGAP+4);
 6                g2.setColor(Color.white);
 7                g2.setStroke(TWaverConst.BASIC_STROKE);
 8
 9                int d = 8;
10                g2.drawLine(rect.x, rect.y, rect.x+d*2, rect.y);
11                g2.drawLine(rect.x, rect.y, rect.x, rect.y+d);
12
13                g2.drawLine(rect.x+rect.width, rect.y+rect.height, rect.x+rect.width-d*2, rect.y+rect.height);
14                g2.drawLine(rect.x+rect.width, rect.y+rect.height, rect.x+rect.width, rect.y+rect.height-d);
15            }



3.蒙版层

这是最上边的类似于蒙版的一层，通过两张上下透明的图片将其放置在scrollerPane的最上边一层



<!--

Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

-->  1 if (top) {
 2    image = TWaverUtil.getImageIcon("/demo/layout/images/mist1.png");
 3} else {
 4    image = TWaverUtil.getImageIcon("/demo/layout/images/mist2.png");
 5}
 6 JComponent canvas  =   new  JComponent() {
 7    public void paintComponent(Graphics g) {
 8    super.paintComponent(g);
 9        g.drawImage(image.getImage(), 0, 0, image.getIconWidth(), image.getIconHeight(), null);
10    }
11} ;

蒙版层上也是有动画效果的，当鼠标点击上或下的蒙版，组件面板会自动上移或下移一个

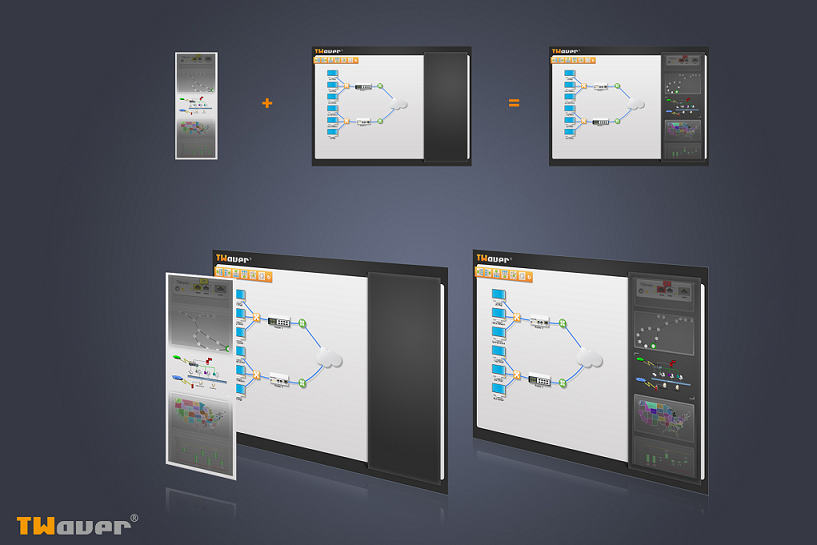

4.最终叠加效果

这样两张图片一叠加就可以得到我们最开始提供的那种图了。

视频

http://v.youku.com/v_show/id_XMjA0MjM3NDky.html

PS：这是一个网元图层的例子，在实际应用中，用户可以将网元设置在不同的layer上，由此来控制网元上下显示顺序。对于同一层上的图元，被选中的网元会处于其他网元之上。
