成都振芯科技股份有限公司 数据手册
DC平衡双向控制串行/解串器 GM8913
1 概述
GM8913 型 DC 平衡双向控制串行器，其主要功能是实现将 10 位并行控制信号和一路
时钟信号串行为一路 2.1Gbps 高速串行数据；同时接收低速通道信号实现模式配对的功能。
串行器和解串器芯片内部集成终端电阻，可通过外部I/0或I²C总线进行配置，支持power
down 模式。芯片 core 电源 VDDn为 1.8V，I/O 电源 VDDIO 可支持 3.3V 和 1.8V 两种电压。
该芯片组主要应用领域是汽车 Advanced Driver Assistance Systems (ADAS)中 ECU(电子
控制单元)视频处理器与防碰撞系统前端摄像机、后视镜摄像机和停车系统成像仪模块之间
的无缝、独立双向、低时延通讯。
2 特征
a） 工作温度范围：-40℃～105℃；
b） 电源电压 VDDn：1.8V；
c） 电源电压 VDDIO：3.3V 或 1.8V；
d） 封装形式：GM8913 采用 QFN32 封装，GM8914 采用 QFN48 封装；
e） 支持屏蔽双绞线和同轴线传输应用；
f） 同轴线传输应用时，支持线上电源远距离传输；
g） 器件等级：工业级。
3 封装及引脚功能说明
3.1 GM8913 封装及引脚功能说明

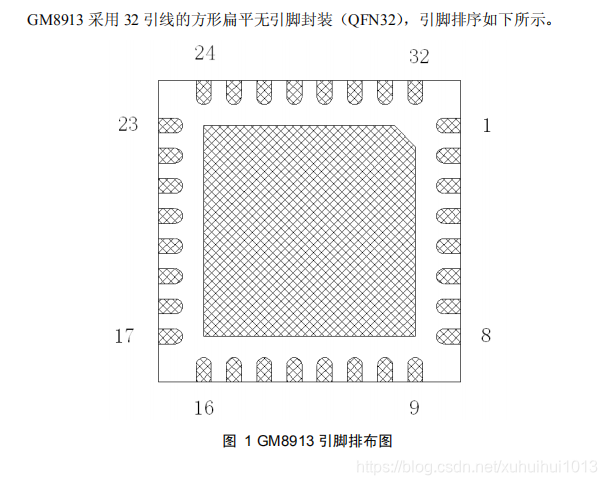

GM8913 采用 32 引线的方形扁平无引脚封装（QFN32），引脚排序如下所示。

4 功能描述
GM8913 功能框图按图 3 规定。器件主要实现将 10 位并行信号转换为 2.1Gbps 高速串行
