OSI 与 TCP/IP 模型

第一部分：OSI 七层模型
一、OSI 七层模型（从低到高顺序）：
第一层：物理层（Physical）
第二层：数据链路层（Datalink）
第三层：网络层（Network）
第四层：传输层（Transport）
第五层：会话层（Session）
第六层：表示层（Presentation）
第七层：应用层（Application）
二、OSI 七层模型中各层的功能：
1、物理层：通过媒介传输比特,确定机械及电气规范（比特 Bit）
2、数据链路层：将比特组装成帧和点到点的传递（帧 Frame）
3、网络层：负责数据包从源到宿的传递和网际互连（包 PackeT）
4、传输层：提供端到端的可靠报文传递和错误恢复（段 Segment）
5、会话层：建立、管理和终止会话（会话协议数据单元 SPDU）
6、表示层：对数据进行翻译、加密和压缩（表示协议数据单元 PPDU）
7、应用层：允许访问 OSI 环境的手段（应用协议数据单元 APDU）
三、运行于 OSI 七层模型各层设备：
1、物理层：各种传输媒体（光线、网线），各类 DTE 和 DCE 之间通讯的物理设备
（如：计算机、HUB），调制解调器、各类插槽、插座。
2、数据链路层：分为两个子层：逻辑链路控制层（LLC）和媒体访问控制层（MAC）。
网卡（有争议）、网桥和二层交换机
3、网络层：路由器、网关和三层交换机
4、传输层：四层交换机
5、会话层：五层交换机
6、表示层：六层交换机
7、应用层：计算机、负载均衡和七层交换机

四、OSI 七层模型各层标准：
1、物理层：ISO2110（数据通信----25 芯 DTE/DCE 接口连接器和插针分配）、ISO4092
（数据通信----37 芯 DTE/DEC----接口连接器和插针分配）、CCITT V.24（数据终端
设备(DTE)和数据电路终接设备之间的接口电路定义表）
2、数据链路层：1、ISO1745–1975 （数据通信系统的基本型控制规程）、
ISO3309–1984（HDLC 帧结构）、ISO7776（DTE 数据链路层规程）
3、网络层：ISO.DIS8208（DTE 用的 X.25 分组级协议）、ISO.DIS8348（CO 网络服
务定义(面向连接)）、ISO.DIS8349（CL 网络服务定义(面向无连接)）、ISO.DIS8473
（CL 网络协议）、ISO.DIS8348（网络层寻址）
4、传输层：ISO8072（面向连接的传输服务定义）、ISO8072（面向连接的传输协议
规范）
5、会话层：DIS8236（会话服务定义）、DIS8237（会话协议规范）
6、表示层：DP8822、DP8823、DIS6937/2
7、应用层：DP8649（公共应用服务元素）、DP8650（公共应用服务元素用协议
五、OSI 七层模型各层协议：
1、物理层：RJ45、CLOCK、IEEE802.3
2、数据链路层：STP、PPP、FR、SDLC、HDLC、VLAN、MAC
3、网络层：IP、IPX、OSPF、RIP、IGRP、ICMP、ARP、RARP
4、传输层：TCP、UDP、SPX
5、会话层：NFS、SQL、NETBIOS、RPC
6、表示层：JPEG、MPEG、ASII
7、应用层：Telnet、HTTP、FTP、WWW、NFS、SMTP

第二部分 TCP/IP 四层模型

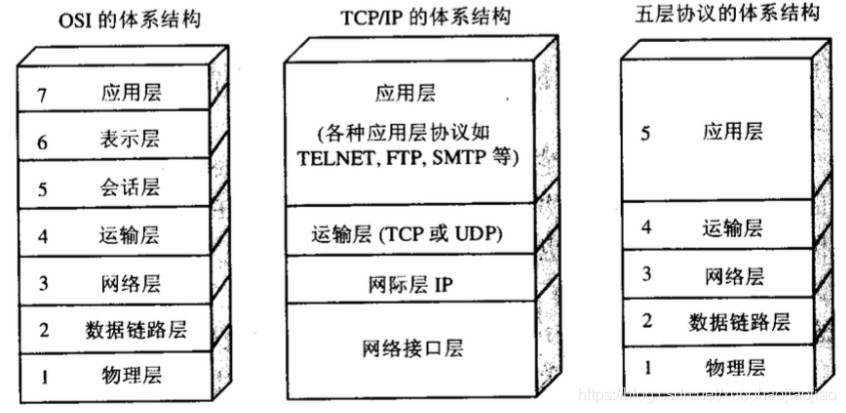

一、TCP/IP 四层模型结构（从低到高）与 OSI 模型对应关系
第一层：网络接口层（Network Access），对应 OSI 的物理层、数据链路层。
第二层：网际层（Internet），对应 OSI 的网络层。
第三层：传输层（Transport），对应 OSI 的传输层。
第四层：应用层（Application），对应 OSI 的会话层、表示层、应用层。
二、TCP/IP 四层模型各层的功能：
1、网络接口层：负责实际数据的传输
2、网络互联层：负责网络间的寻址数据传输
3、传输层：负责提供可靠的传输服务
4、应用层：负责实现一切与应用程序相关的功能

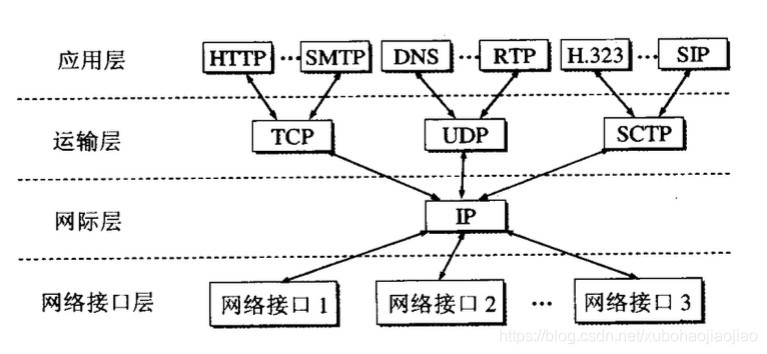

三、TCP/IP 四层模型各层的协议：
1、网络接口层：
HDLC（高级链路控制协议）、PPP（点对点协议）、SLIP（串行线路接口协议）
2、网络互联层：
IP（网际协议）、ICMP（网际控制消息协议）、ARP（地址解析协议）、RARP（反向
地址解析协议）
3、传输层：
TCP（控制传输协议）、UDP（用户数据报协议）
4、应用层：
FTP（文件传输协议）、HTTP（超文本传输协议）、DNS（域名服务器协议）、SMTP
（简单邮件传输协议）、NFS（网络文件系统协议）
四、IP、TCP、UDP
通常说的 TCP/IP 是一组协议的总称，TCP/IP 实际上是一个协议族（或协议包），
包括 100 多个相互关联的协议，其中 IP（Internet Protocol，网际协议）是网络层
最主要的协议；TCP（Transmission Control Protocol，传输控制协议）和 UDP（User
Datagram Protocol，用户数据报协议）是传输层中最主要的协议。
一般认为 IP、TCP、UDP 是最根本的三种协议，是其它协议的基础。
