本篇文章跟大家分享 NCK2910 在完成接收参数配置(中心频率等)开启接收后，在不使用 INT 引脚情况下，通过轮询的方式读取消息，即使用 RB_READ_MSG & RB_FLUSH_MSG 命令获取高频消息以及刷新 RX Buffer 的 SPI 通讯过程。
二、SPI 通讯流程
在完成接收参数配置开启常接收后，基站主机需要通过 SPI 一直发送 RB_READ_MSG 命令获取消息。

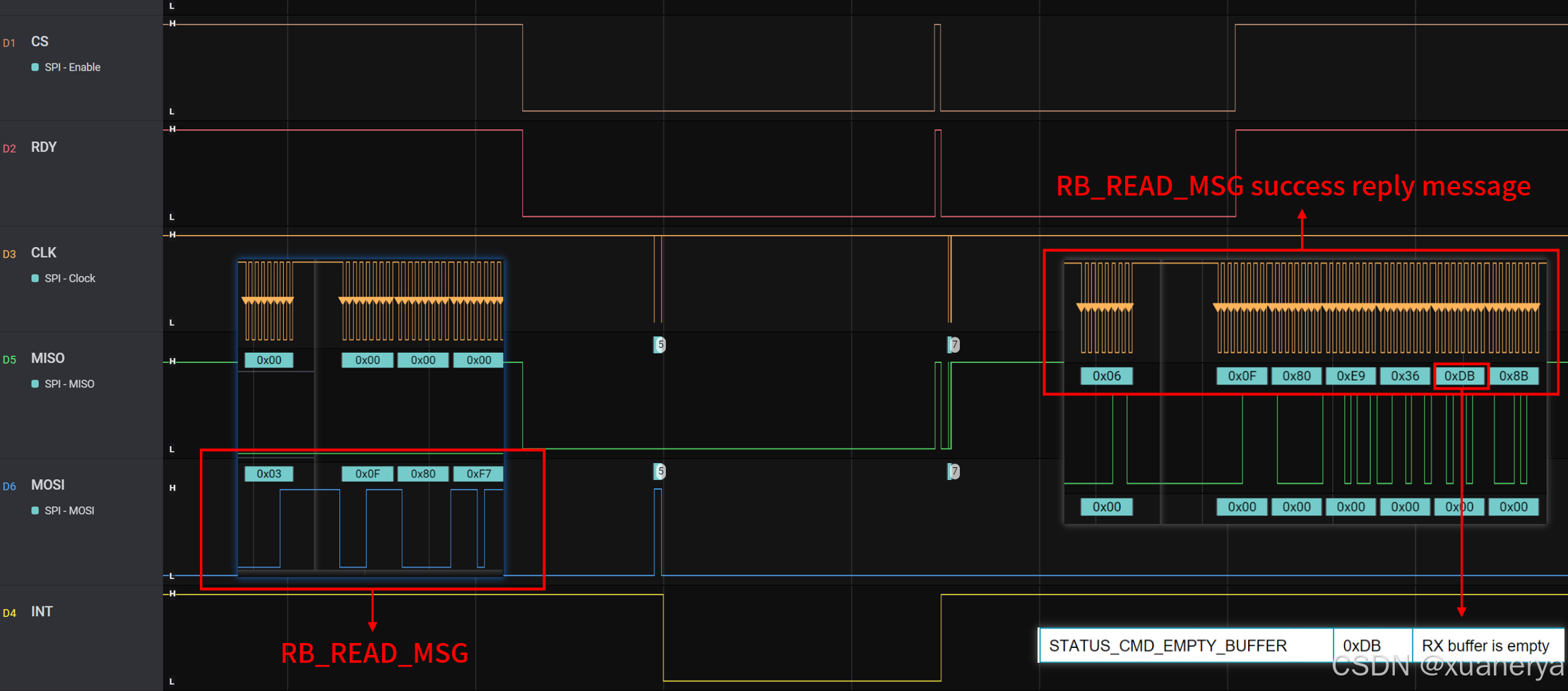

- 当没有接收到高频信号时，该命令回传的响应显示当前 RX buffer 是空的。注意读取响应需要再次发起 SPI 通讯。
图 2 发送 RB_READ_MSG 命令获取消息（RX 为空）

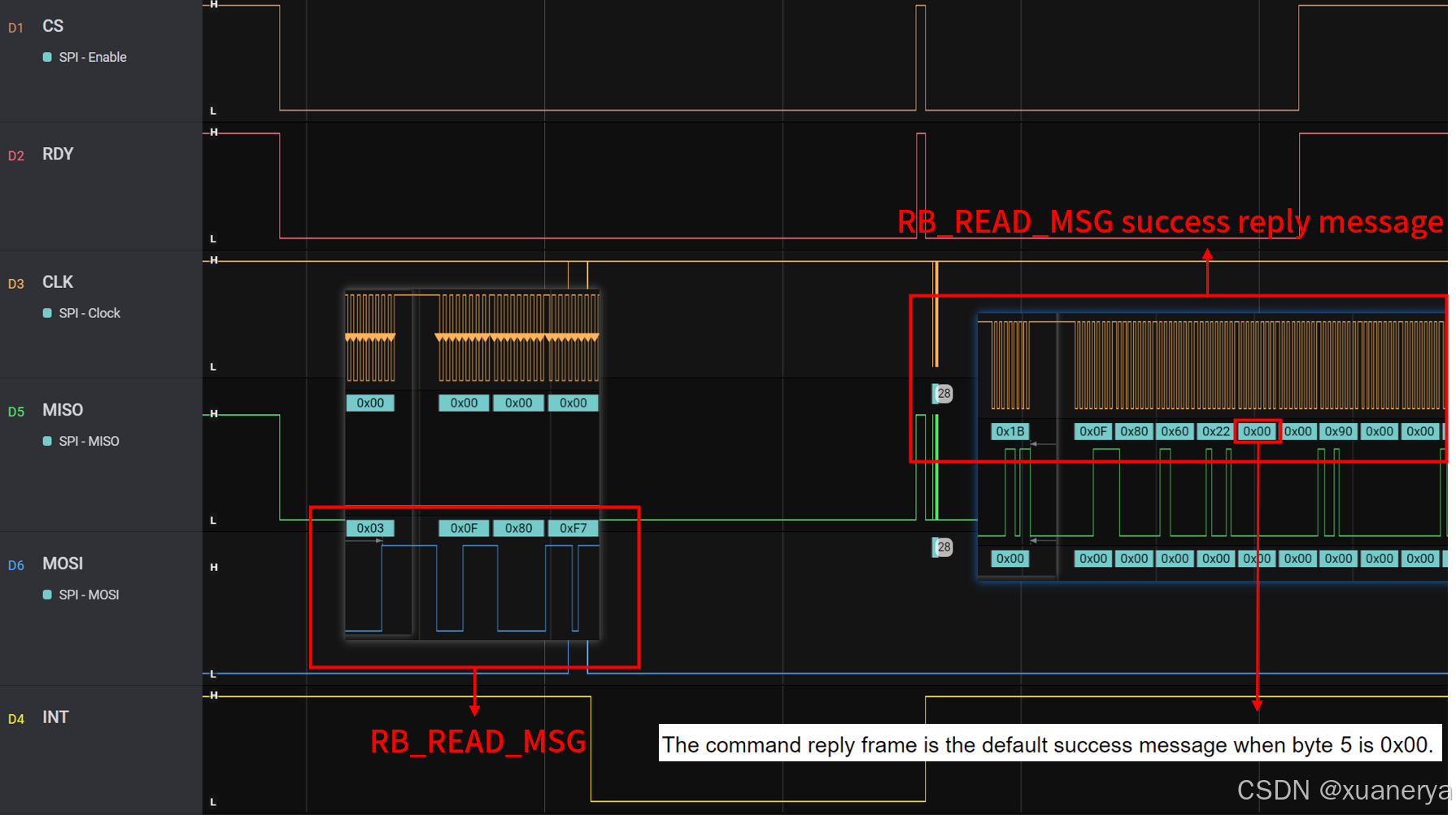

- 当接收到高频信号时，即 TX 端(钥匙端)发送高频信号时，NCK2910 高频接收板通过 RB_READ_MSG 命令获取消息，该条命令的响应中包含获取的钥匙高频信号数据，具体数据起始位置需结合数据手册中该命令响应帧结构分析，此处不展开说明。
图 3 发送 RB_READ_MSG 命令获取消息（RX 接收到消息）

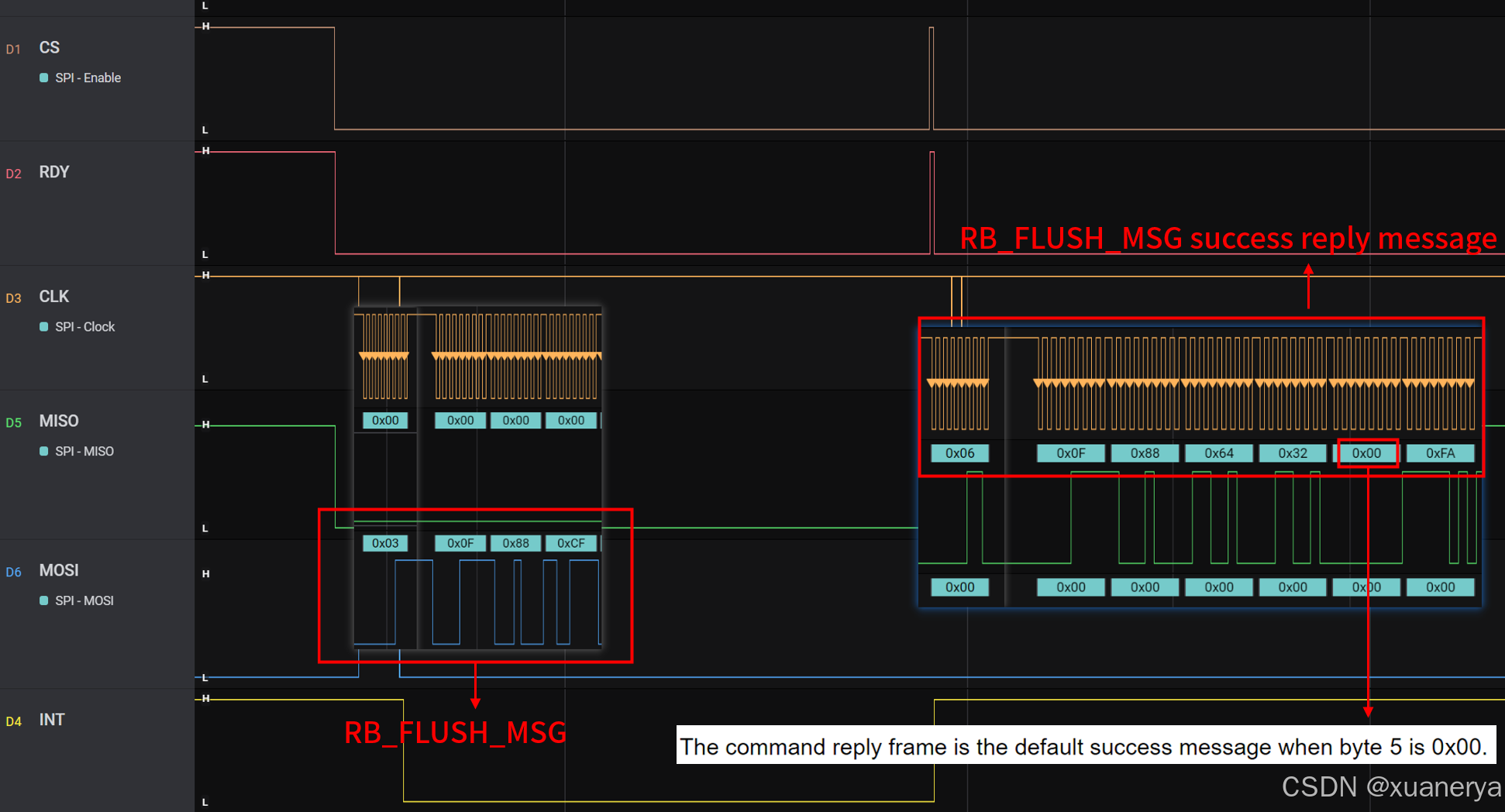

当接收完高频信号后，需要通过 RB_FLUSH_MSG 命令刷新 RX Buffer，否则读取到的仍为上一条消息，接着再通过不断发送 RB_READ_MSG 命令接收高频信号。
图 5 RB_FLUSH_MSG 命令以及响应
以上就是 NCK2910 使用 RB_READ_MSG & RB_FLUSH_MSG 命令获取高频消息以及刷新 RX Buffer 的 SPI 通讯的整个过程，感谢阅读，对 NCK2910 的使用感兴趣的读者可以持续关注！
