中科蓝讯 BT8958B 之外部图片资源的添加与文件烧录

一、前言

        笔者最近在设计表盘界面，在这过程中少不了要用到外部图像资源，下面我将跟大家分享中科蓝讯 BT8958B之外部图像资源添加与文件烧录。

二、外部图像资源的添加

        中科蓝讯BT8958B 的 SDK 中，外部资源元件 app.xbf 存放于 app\projects\watch\Output\bin目录下，在不改变原来资源的前提下，进行新图片的添加。

1.进行图像格式转换

       首先找到自己需要添加的素材，可通过LVGL 官网图像格式转换工具进行转换，生成输出格式为 RGB565图像的 bin 文件，如图1-1 所示。

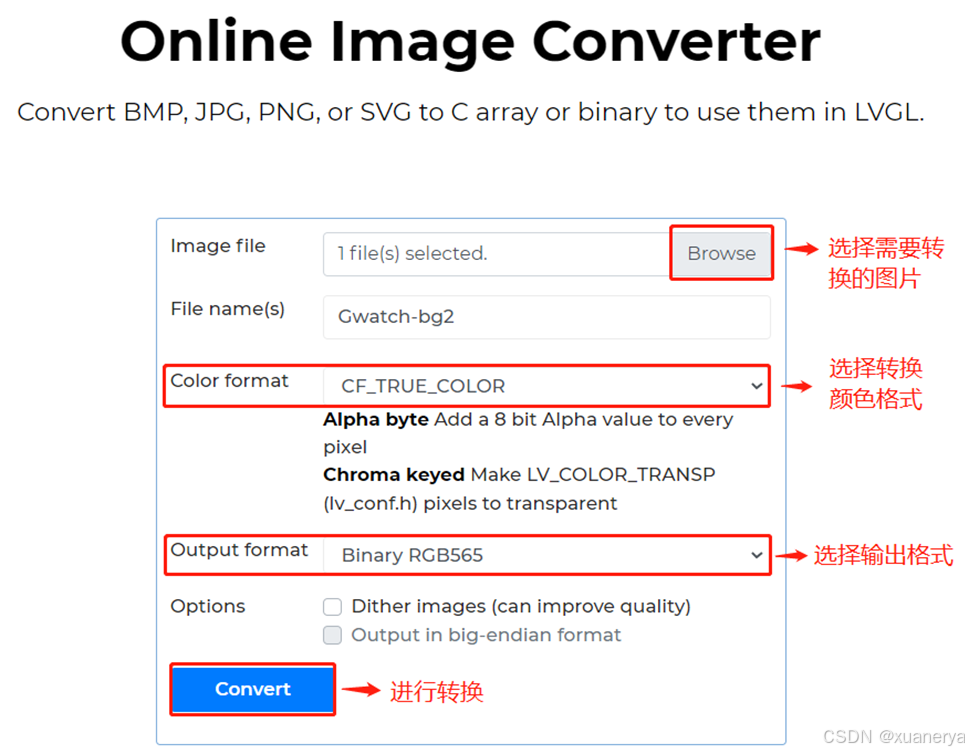

图1-1 LVGL 官网图像格式在线转化工具

       生成的 bin 文件内容，拉到最后查看文件的大小为 0x410d5。

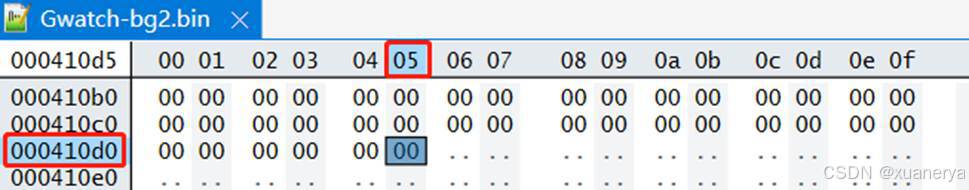

图1-2 LVGL 官网图像格式转化生成文件内容

2.进行文件内容剪切

        打开 app\projects\watch\Output\bin目录下的 app.xbf 文件，将图1-2 所生成的 Gwatch-gb2.bin 文件的内容剪切到app.xbf 文件内容，进行保存。

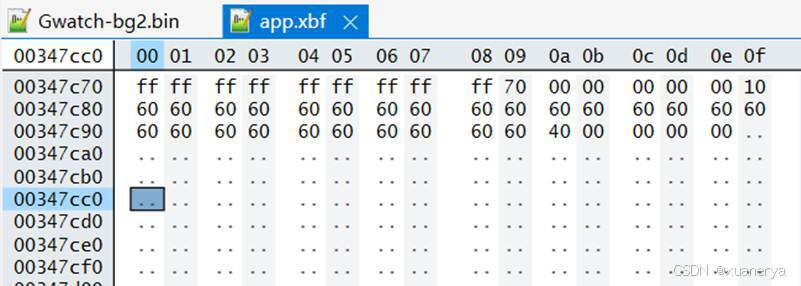

图1-3 外部资源文件 app.xbf

        如图1-4所示，从 0x00347cc0 开始添加自己的图片资源。

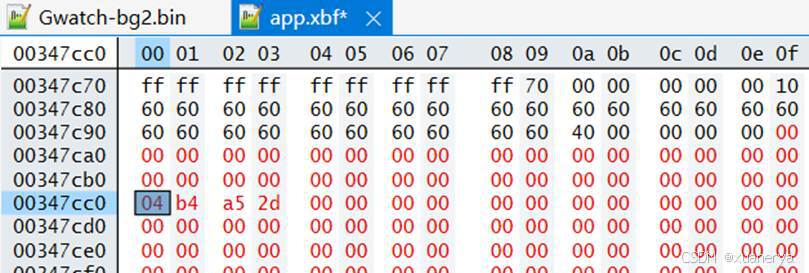

图1-4 粘贴新增图片内容

3. 在工程中进行地址定义

       文件内容剪切完成后，需要打开工程文件，在 ui_rgb_565_map.h 文件中对外部图片资源的地址进行宏定义，图片资源内容初始位置 0x00347cc0 定义为 BASE_ADDR_PIC_OFFSET，接着以地址偏移的方式进行第一张图片地址的定义，如图1-5 所示。

图1-5 ui_rgb_565_map.h 中新增定义

    如需进行第二张图片资源地址的添加，只需知道第一张图片资源 bin 文件地址的结束位置，在图1-2 可知为 0x410d5，故第二张图片资源地址起始偏移地址为 0x410d6。

图1-6 ui_rgb_565_map.h 中第二张图片地址定义

       添加完成后，在相应位置进行使用即可。

三、外部资源文件的烧录

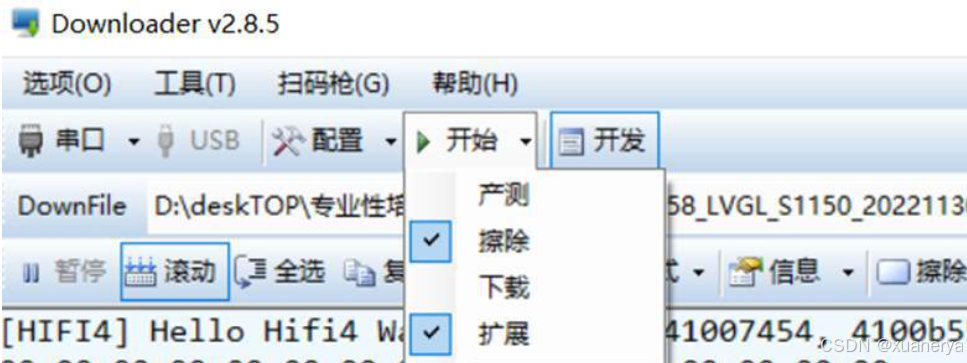

        需要注意的是，在进行外部资源文件烧录时，需要勾选“拓展”，再点击开始，即可完成外部资源文件的烧录。

四、结语

        以上就是有关中科蓝讯 BT8958B 外部图像资源的添加与文件烧录的分享，感谢阅读。
