LVGL Chart 控件之心率折线图实现

一、前言

        笔者前面的博文中已经跟大家分享过基于 LVGL 指针表盘界面的实现、通过 List 控件进行菜单的设计,接下来继续跟大家分享通过 Chart 控件进行图表的设计。

        本次分享的内容是基于 LVGL 7.11.0 版本实现的。

二、Chart 控件介绍

  • Chart 控件简介

        Chart 控件可以进行图表的绘制,主要由背景、水平或垂直分割线、数据线(series)三部分构成,支持折线图和柱形图。本次分享以画折线图为例进行讲解。

  • Chart 控件样式

        LV_CHART_PART_BG 为图表的背景属性,使用所有典型的背景属性。

        LV_CHART_PART_SERIES_BG 为图表系列的背景属性。

        LV_CHART_PART_SERIES 为图表系列的属性设置。

        以上样式在第三点中结合实际例子讲解。

三、Chart 应用

        下面以心率测量折线图为例子,讲解如何通过 Chart 控件绘制折线图。

  • 创建 Chart 对象

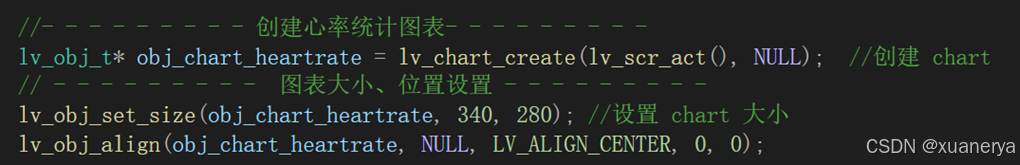

           首先创建一个 chart 对象,再设置图表大小以及坐标位置。

  • 设置 LV_CHART_PART_BG 样式

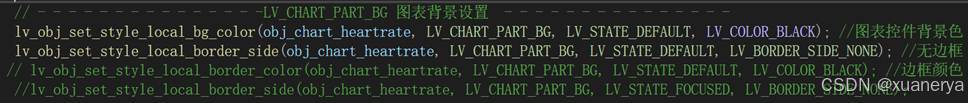

        ① 图表的背景设置可以设置图表的背景颜色、边框显示属性、边框颜色等。

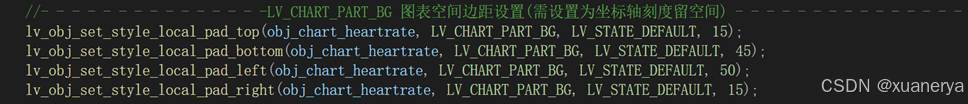

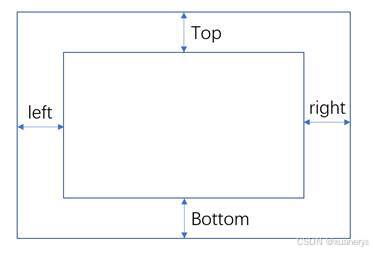

        ② 设置填充值,即设置内边距,为轴文本和刻度线留出显示位置。

       代码设置如下图所示:



  • 设置 LV_CHART_PART_SERIES_BG 样式

         此部分可以设置分割线的属性,这里设置分割线的颜色。

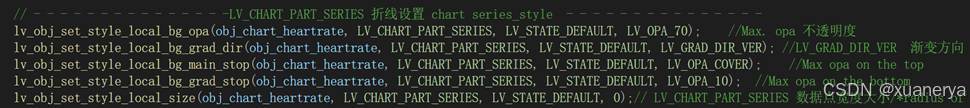

  • 设置 LV_CHART_PART_SERIES 样式

        此部分可以设置系列的相关属性,包括线条下方区域的整体不透明度,bg_opa 为不透明度设置,可以通过 bg_drag_dir 设置渐变的方向。这里以垂直方向的颜色渐变为例进行展示。

  • 图表基本属性设置

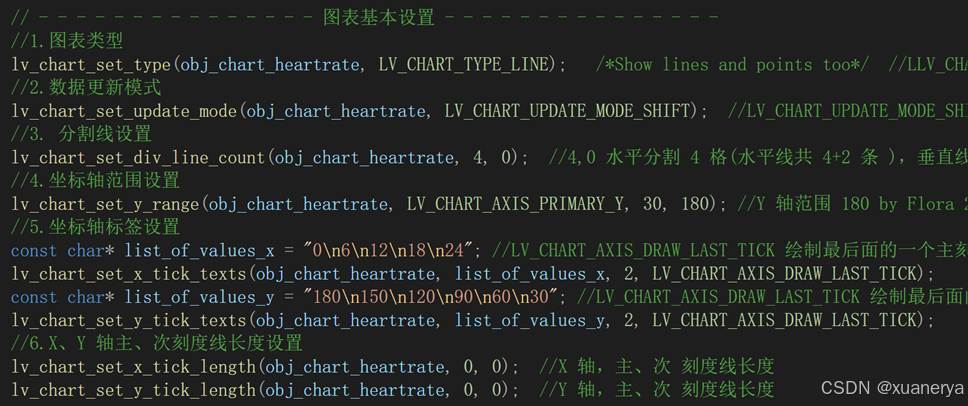

       图表基本属性设置包括图表类型、数据更新模式、分割线设置、坐标轴设置等。

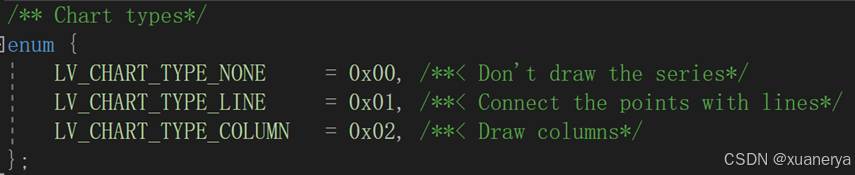

       ① 图表类型,这里设置为 LV_CHART_TYPE_LINE,同时显示点和线,如下图所示,可以根据定义去设置。

            ② 数据更新模式,包括 LV_CHART_UPDATE_MODE_SHIFT(左移旧数据,新数据更新在右边)和 LV_CHART_UPDATE_MODE_CIRCULAR(循环更新数据)。

            ③ 分割线设置,可以设置水平、垂直分割的格数。

            ④ 坐标轴范围设置,根据需要设置。

            ⑤ 坐标轴标签设置,即设置 X、Y 轴需要显示的标签。

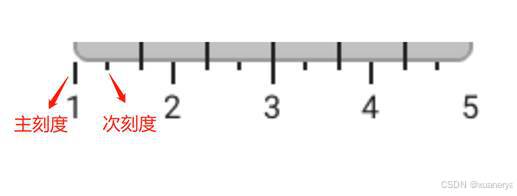

            ⑥ 坐标轴的主、次刻度长度设置,这里不需要进行刻度显示,故都设置为 0。

    • 添加数据点显示

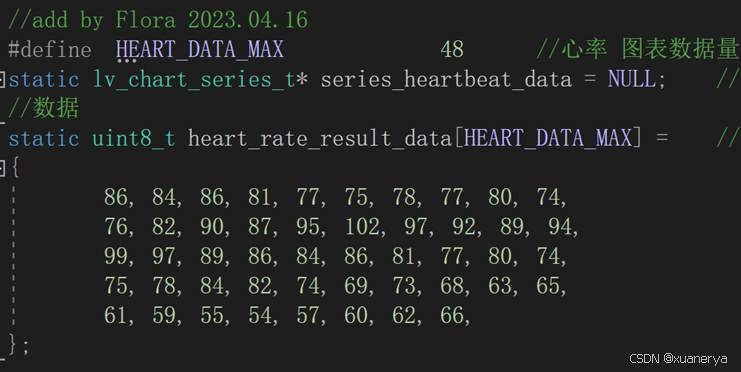

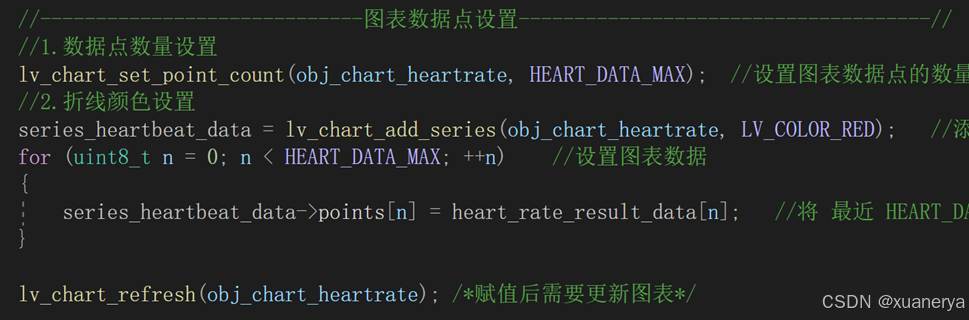

            这里定义一个数组来添加数据点。

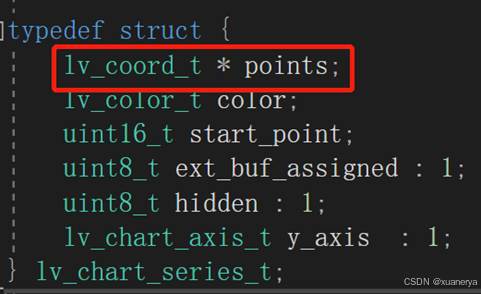

            首先设置图表数据点的数量,再设置相关属性,最后通过 lv_chart_add_series() 函数添加数据线,返回的为被添加的数据线对象,该数据类型中的 points 即为我们需要添加的数据点,如下图所示。

            将数组的值赋给该数据线对象的 points 后,通过 lv_chart_refresh(obj) 函数更新图表即可。

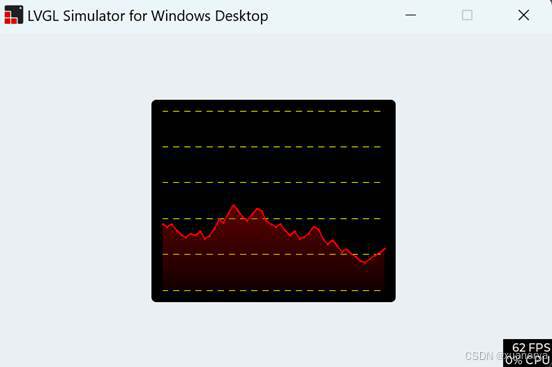

    • 效果展示

            完成以上步骤的设置后,即可得到一个简单的折线图,大家可以根据需要添加属性,去设计不同的图表。

           需要注意的是,如第三点的 ② 所提到,需要提前设置填充值,为刻度线和轴文本留出显示位置,若未设置,则折线图会布满图表对象,刻度线和文本将无法显示,如下图所示。

    四、结语

            以上就是基于 LVGL 7.11.0 版本设计简单折线图的内容,感谢阅读。

    五、参考文献

            1.  LVGL 官方手册 Chart (lv_chart) — LVGL documentation

            2.  正点原子 littleVGL 开发指南

    ### LVGL 图表组件的使用方法 LVGL 提供了一个功能丰富的图表组件,允许开发者轻松创建各种类型的图表来展示数据。以下是有关如何配置和使用该组件的信息。 #### 创建图表对象 要创建一个新的图表实例,可以调用 `lv_chart_create` 函数并传入父级容器作为参数: ```c lv_obj_t * chart = lv_chart_create(lv_scr_act(), NULL); ``` 这将在当前激活屏幕上建立一个默认设置下的空白图表[^1]。 #### 设置显示模式与时隙数量 通过调整属性可改变图表外观特性,比如设定时间轴上的刻度数目以及指定绘图方式(线条连接还是柱状分布)。下面的例子展示了怎样让图表只保留最近的数据点,并且采用折线形式呈现趋势变化: ```c // 只保存最后三个数据点 lv_chart_set_update_mode(chart, LV_CHART_UPDATE_MODE_SHIFT); // 设定X轴上共有五个间隔标记 lv_chart_set_point_count(chart, 5); ``` #### 添加序列到图表中 为了让图表能够真正显示出有意义的内容,还需要向其内部加入至少一条代表特定系列的数据流。每条记录由颜色编码区分,默认情况下最多支持四组不同色彩标识的不同类别信息输入: ```c static const lv_color_t ser_color[] = {LV_COLOR_RED, LV_COLOR_GREEN}; lv_chart_series_t *ser1 = lv_chart_add_series(chart, ser_color[0]); lv_chart_series_t *ser2 = lv_chart_add_series(chart, ser_color[1]); ``` #### 向序列添加数值 一旦定义好了各个序列之后就可以往里面填充值了。这里给出了一种简单的方法——循环迭代更新每个时刻对应位置处应该放置的具体测量结果值: ```c for (int i = 0; i < POINT_COUNT; ++i) { lv_chart_set_next_value(chart, ser1, rand() % 100); // 随机生成一些测试数列给第一个series lv_chart_set_next_value(chart, ser2, sin(i / 180.0f * M_PI) * 50 + 50); // 正弦波形样式的第二个series } ``` 以上就是基于LVGL实现基本图表绘制的主要流程概述。
