STP协议详解

1、STP协议作用?

答:通过逻辑上断开环路,防止广播风暴的产生,可以在提高网络可靠性的同时又避免环路所带来的问题

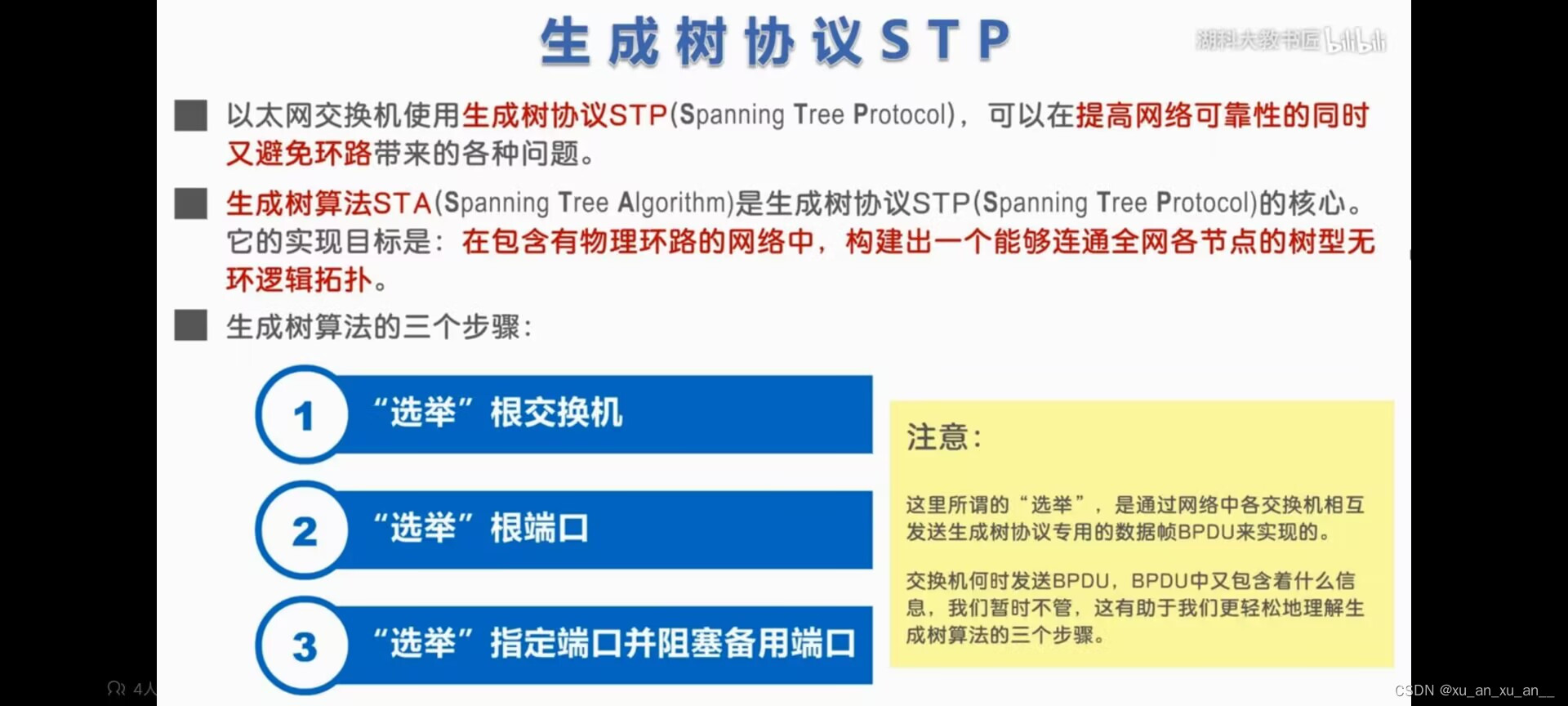

2、实现核心?

答:通过生成树算法STA实现,其实现目标是:在包含物理环路的网络中,构建出一个能够联通全网各节点的树形无环逻辑拓扑,其步骤分为以下三步:

    ①“选举”根交换机

    ②“选举”根端口

    ③“选举”指定端口并阻塞备用端口



 (图片来源于b站up主湖科大教书匠)

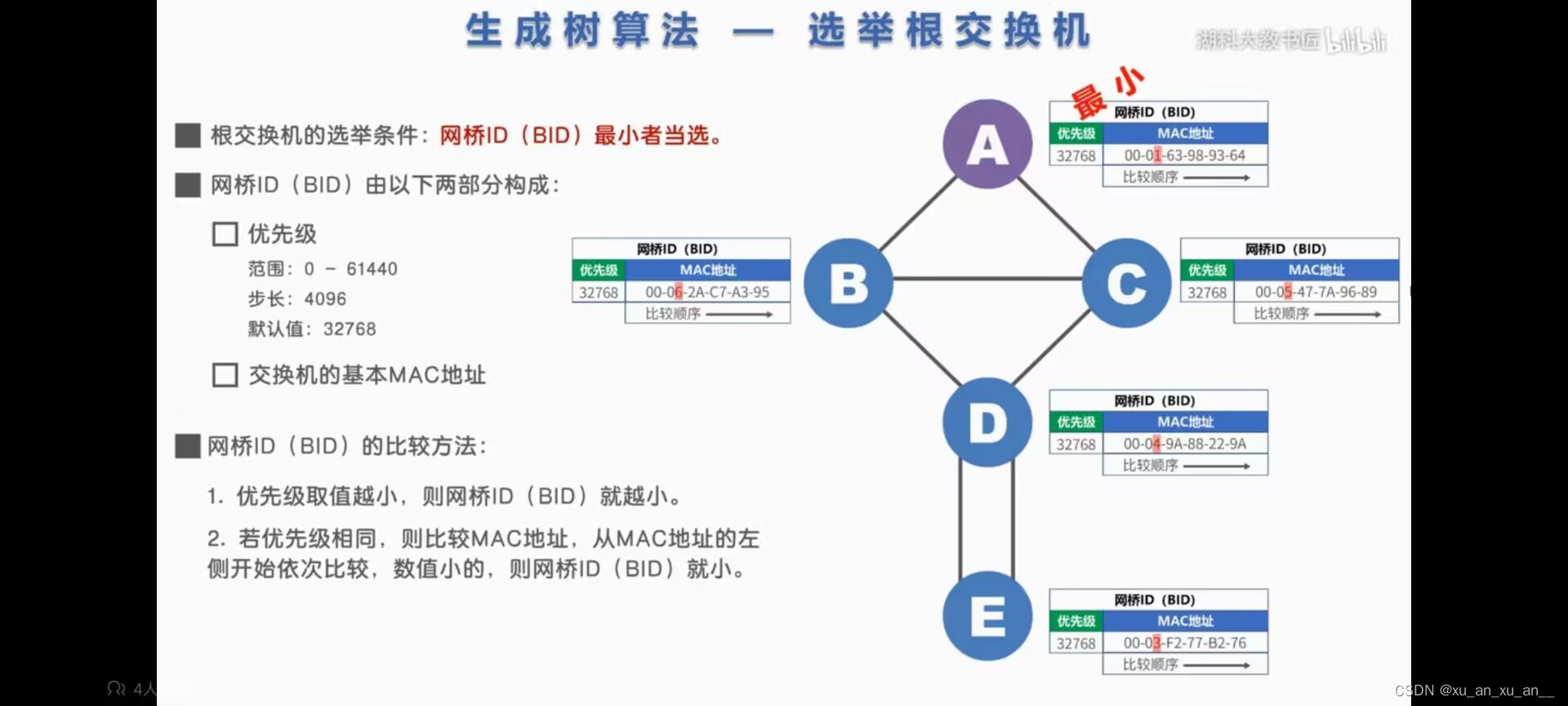

3、根交换机的选举?

答:比较网桥ID(即BID),BID由两部分组成:优先级和交换机基本MAC地址,在比较BID时,首先比较优先级,优先级越小,则BID越小,即可获选,若优先级相同,则比较MAC地址,从MAC地址的左侧开始依次比较,数值小的则BID小,即可获选

  (图片来源于b站up主湖科大教书匠)



4、根端口的特点与作用?

特点:根端口只在非根交换机上进行选举,且每个非根交换机上,有且只有一个根端口。

作用:根端口RP用于接收根交换机发来的BPDU,也用来转发普通流量

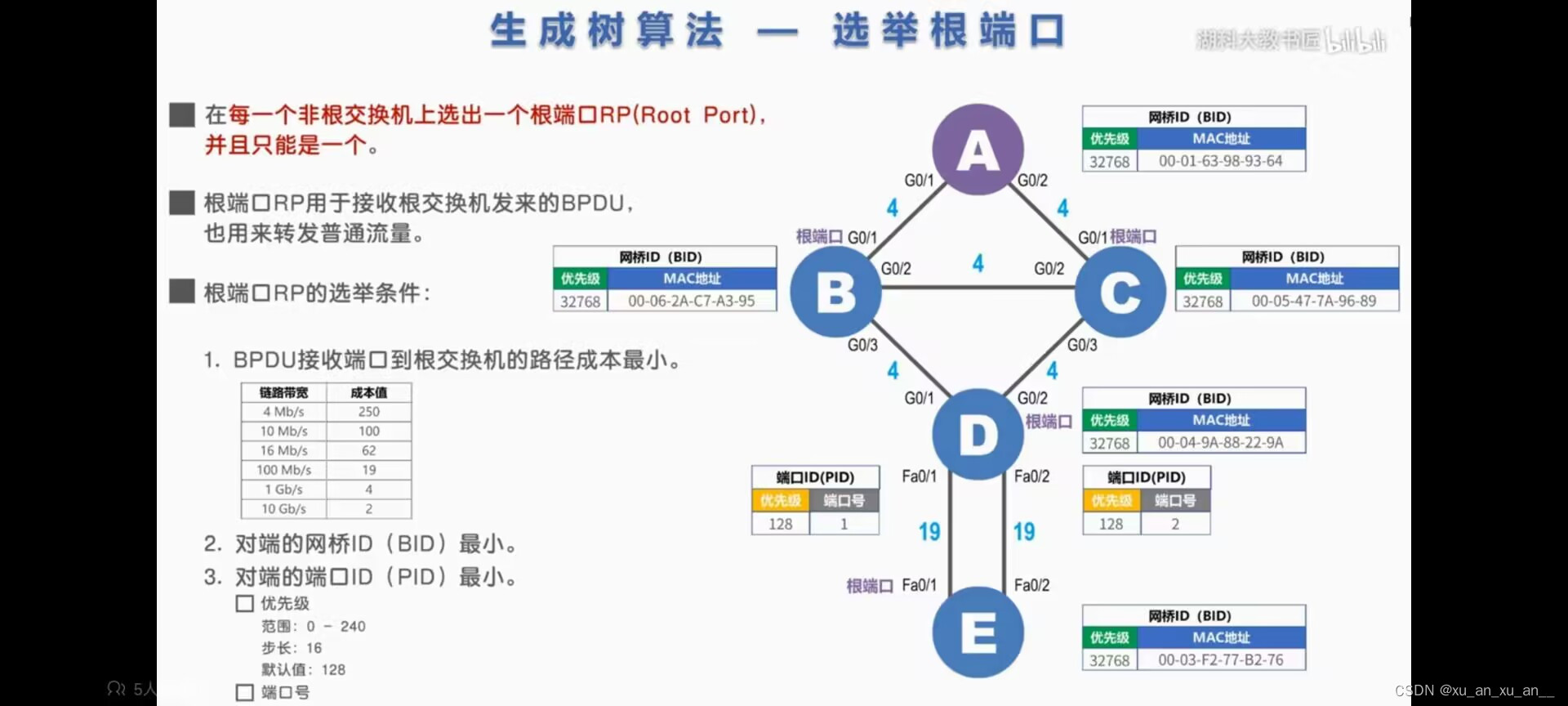

 5、根端口的选举?

答:分为三个条件

       ①BPDU接收端口到根交换机的路径成本最小

      ②对端的网桥ID(BID)最小

      ③对端的端口ID(PVID)最小,在比较PVID时,要先比较其内部的优先级,再比较端口号

 (图片来源于b站up主湖科大教书匠)

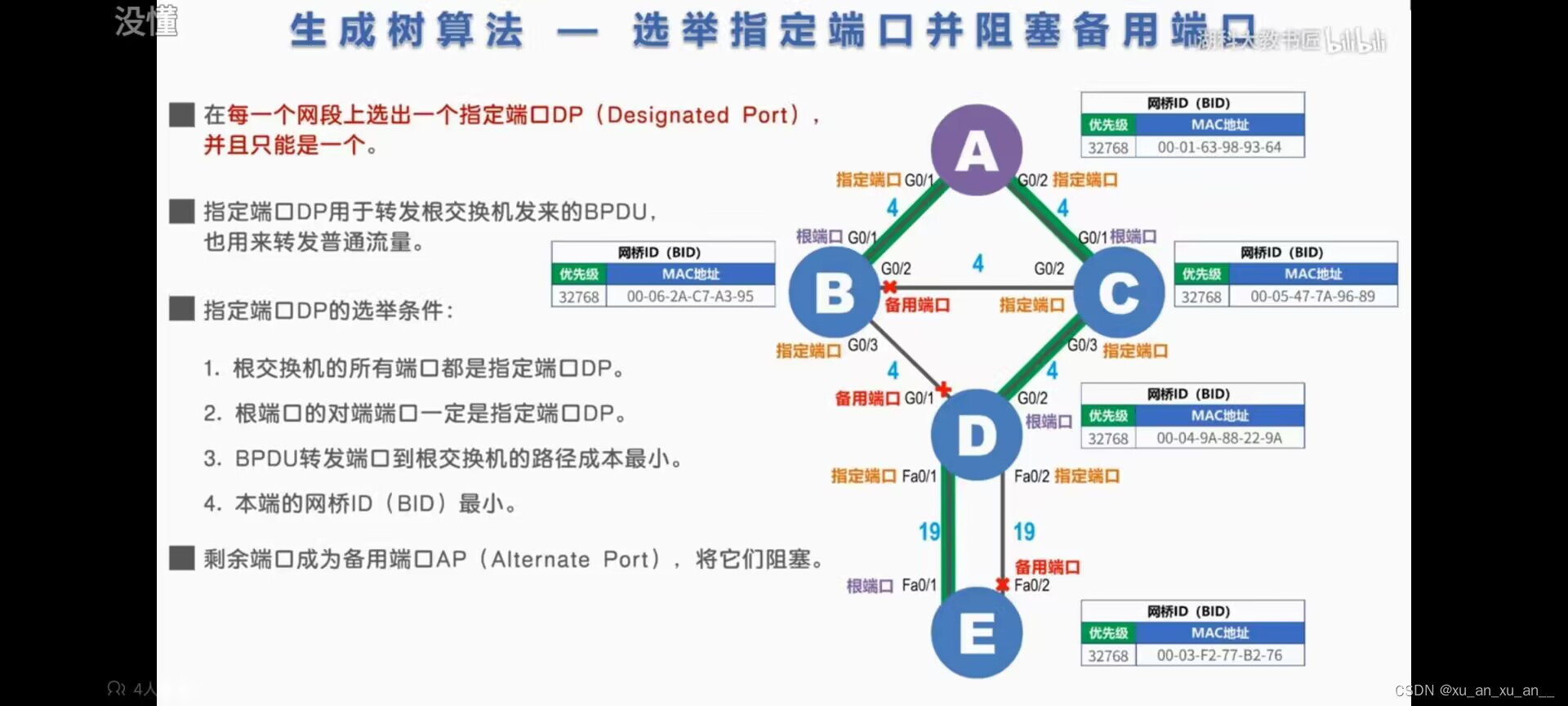

 6、指定端口的作用以及选举方式与备用端口的选取?

指定端口的作用:每个网段只能选出一个指定端口,指定端口用于转发根交换机发来的BPDU,也用来转发普通流量

指定端口的选举条件:

       ①根交换机的所有端口都是指定端口DP

       ②根端口的对端端口一定是指定端口DP

       ③BPDU转发端口到根交换机的路径成本最小

       ④本端的网桥ID(BID)最小

备用端口的选取:剩余端口成为备用端口AP,将他们阻塞

 (图片来源于b站up主湖科大教书匠)
