arcgis serverSOE几何网络分析

前言：前一段时间公司有个项目需要分析排水户到污水厂的流向，点击地图上的排水户在管网上生成到污水厂的流向。网上查了一系列资料，看需要SOE构建几何网络，使用下游溯源分析功能才能实现污水厂流向的分析。
在这里需要感谢王培晓同学对ArcGIS Server中SOE开发的详细介绍ArcGIS Server之扩展几何网络分析。
本人的代码就是基于他的代码进行功能的实现，在他的代码的基础上进行了升级和更正（他的代码里有一部分接口是缺失的，我在后面会给予说明，还有就是他所实现的功能不能显示流向的箭头，流向箭头的功能我进行了优化改造）。
实现这个功能我进行了以下几个步骤

1.首先在arcmap中研究怎么使用几何网络分析功能，以前对这块没有进行过实验，相当于重新搞了一遍实验教程。

1.1

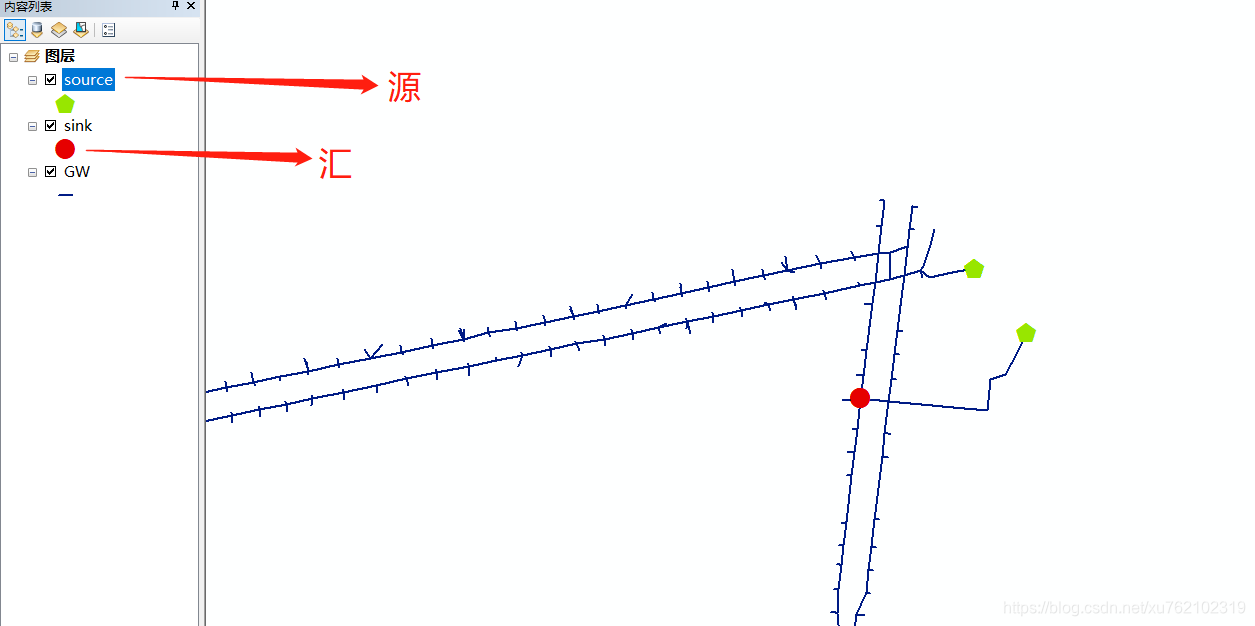

首先在arccatlog或者arcmap的右侧目录里新建个人地理数据库，在新建的个人地理数据库中选择新建要素数据集，右键新建的要素数据集，选择导入，多个要素，将我们准备好的要进行构建几何网络分析的要素数据导入，我这边导入了三个要素，一个是排水户数据图层（源），一个是管网数据图层（网络），一个是污水厂数据图层（汇），

1.2

导入数据后，继续右键要素数据集，选择新建几何网络，打开向导。主要需要选择的是将污水厂和排水户进行设置连接要素类型，选择为源或汇，权重的话流向分析用不到不用进行设置，经过这些设置就能构建几何网络了，将构建的几何网络拖入到arcmap中.

1.3

在构建几何网络分析的时候设置了源和汇的图层都会生成一个新的字段AncillaryRole，
