针对触摸一体机辐射超标问题，进行了全面整改。通过优化原理图、选型器件和改进结构，最高频点达到3db余量，满足标准并获得客户满意。整改措施包括采用展频IC、晶振回路调整、LVDS信号处理、主芯片屏蔽、环路面积减小、共模电感应用、电阻移位、外壳接地改善等，显著降低了辐射水平。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

触摸一体机如今是炙手可热的产品，都想分一杯羹，苦于品质的门槛，辐射和静电，如下是一个客户触摸一体机的整改对策。

在这里插入图片描述

整改前：有八九个频点都超标、最高的超了25db,且垂直与水平都超标。

整改后：通过对原理图优化、器件选型、结构开模，做到了最高频点都有3db余量，客户是相当满意。

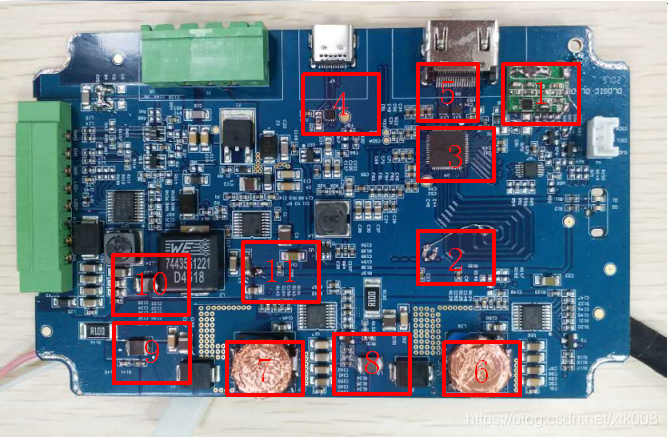

采用展频IC:SSCG0523A-TL,如图1
晶振回路加20PF电容下地，如图2
LVDS信号以及时钟信号串120欧共模（CMH2012R1028-Z121TF ，120欧，0805）
LVDS信号预留接电容位置（10-20PF电容）
主芯片盖屏蔽罩，如图3，
如图4与5，建议采用一路的120欧共模（CMH2012R1028-Z121TF，120欧，0805）替代，每一路串一颗。
如图6、7，建议采用芯通康全屏蔽电感（提供系列规格书供选）
如图8、9、10采用CFX4532Z121-9R0TF 9A 90欧
如图11，采用CFB2012Z601-2ROTF (2A,600欧，0805封装）
在这里插入图片描述
10、如图11、12电阻移位
