Expression Blend 自定义RadioButton 模板

WPF/Silverlight中可以使用模板，修改应用该模板的控件的结构。可以修改控件模板，以重排、添加或删除控件中的元素（或部件）。

下面以一个具体的Demo来演示如何利用Expression Blend来编辑形状的模板。



创建Silverlight项目，命名为RadioButtonTemplate，向Grid中添加一个RadioButton，取名为rbRed，如下图



右击rbRed，选择Edit Template—>Create Empty…创建空模板，如下图



将其应用到rbRed中，如下图



点击ok进入编辑模板，添加一个矩形大小为30*30，如下图



将该矩形名为为uncheck，同时调整其圆角，将其拖为一个圆形，如下图

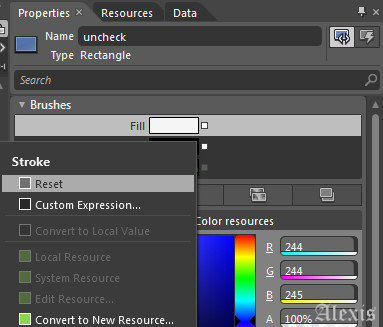

选择uncheck，修改其Stroke，将园设为无边框，如下图

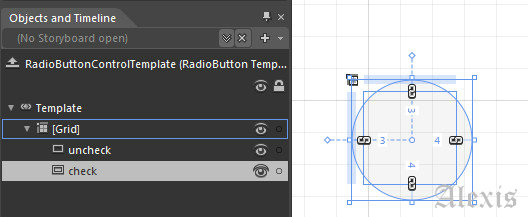

选择，uncheck，使用ctrl+c、ctrl+v进行复制，并将复制的矩形命名为check，如下图

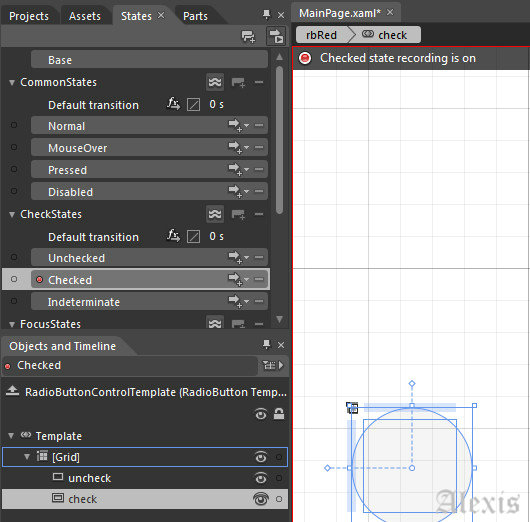

导航到State面板，开始编辑模板，选择checked，录制当RadioButton被选中时，RadioButton呈现的样式。

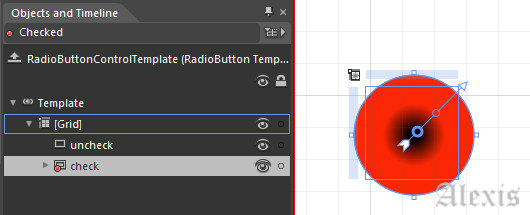

设置check矩形的背景颜色，这里选择渐变的笔刷，如下图：

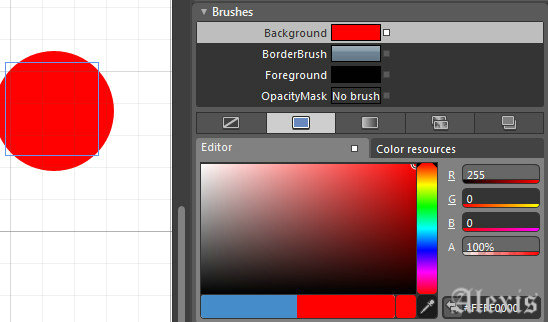

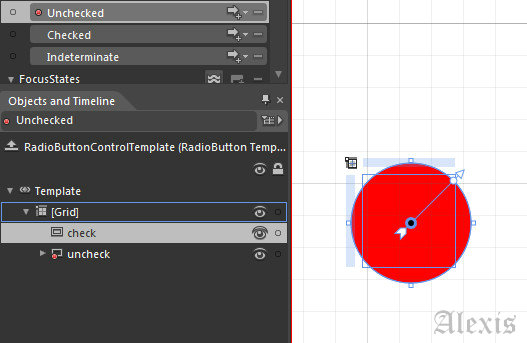

切换到unchecked，选择uncheck矩形，将其背景色设置为solid solor，纯红（#FF000000），如下图



点击如下按钮，退出模板编辑，如下图



选中rbRed，设置其背景色为红色



复制rbRed两份，分别命名为rbGreen、rbBlue，重复上述步骤进行模板编辑。

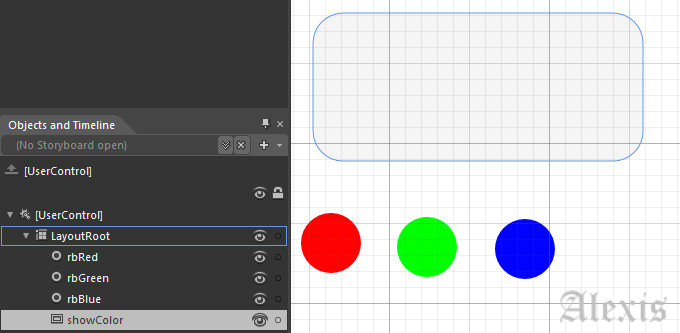

向Grid中添加一个矩形，取名为showColor，用来显示被选中的RadioButton的背景颜色，如下图：

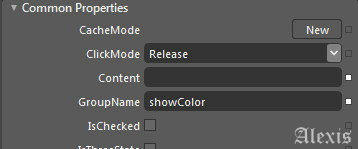

在编写代码之前，我们先要将rbRed、rbGreen、rbBlue设为一组，将其GroupName均设为showColor。

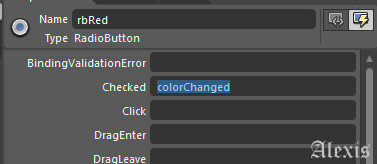

并且将这三个RadioButton的Checked事件都设为colorChanged



在code-behind中编写如下代码

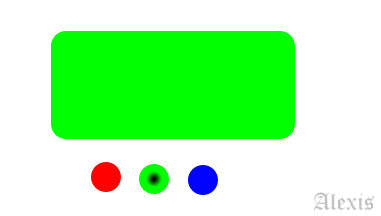

按F5运行程序，最后的效果如下：

怎么样，一个漂亮的RadioButton很快就实现了，你也可以定义其他的行为，如在移到RadioButton上时，会有一个动画之类的，赶快自己行动吧！



源代码下载
