立创开源｜0.96_OLED小电视

最新推荐文章于 2024-05-21 10:01:56 发布
原创 最新推荐文章于 2024-05-21 10:01:56 发布 · 382 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #嵌入式硬件

该工程基于会飞的阿卡林在B站分享的视频，使用0.96寸OLED屏幕，驱动芯片为SSD1306。压缩包内包含上位机和时钟固件，提供了完整的硬件设计资源。

1.工程描述
基于：会飞的阿卡林
https://www.bilibili.com/video/BV18J411h7zp?share_source=copy_web的作品

屏幕用的是0.96寸OLED驱动芯片SSD1306

压缩包包含上位机和时钟的固件

END

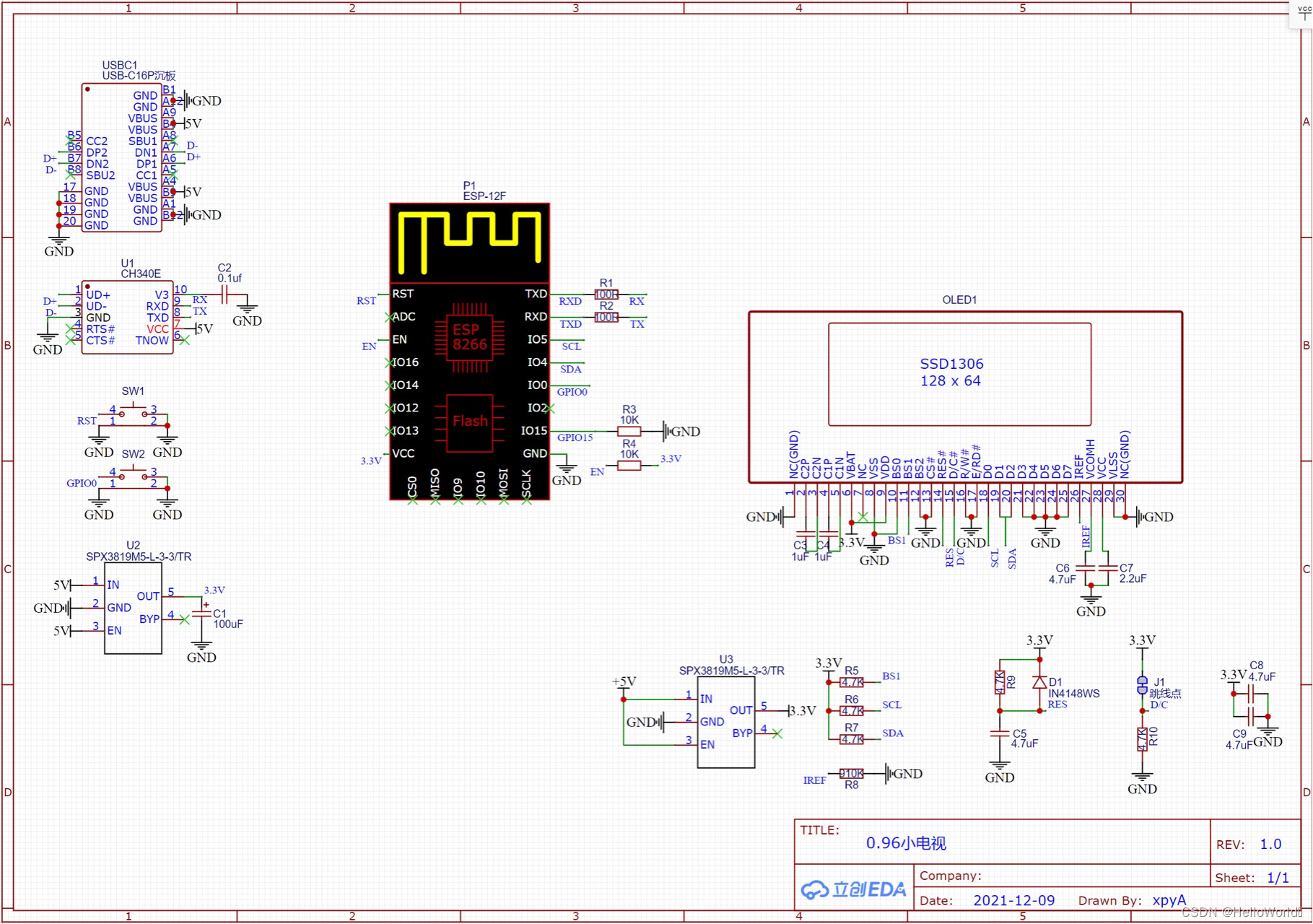

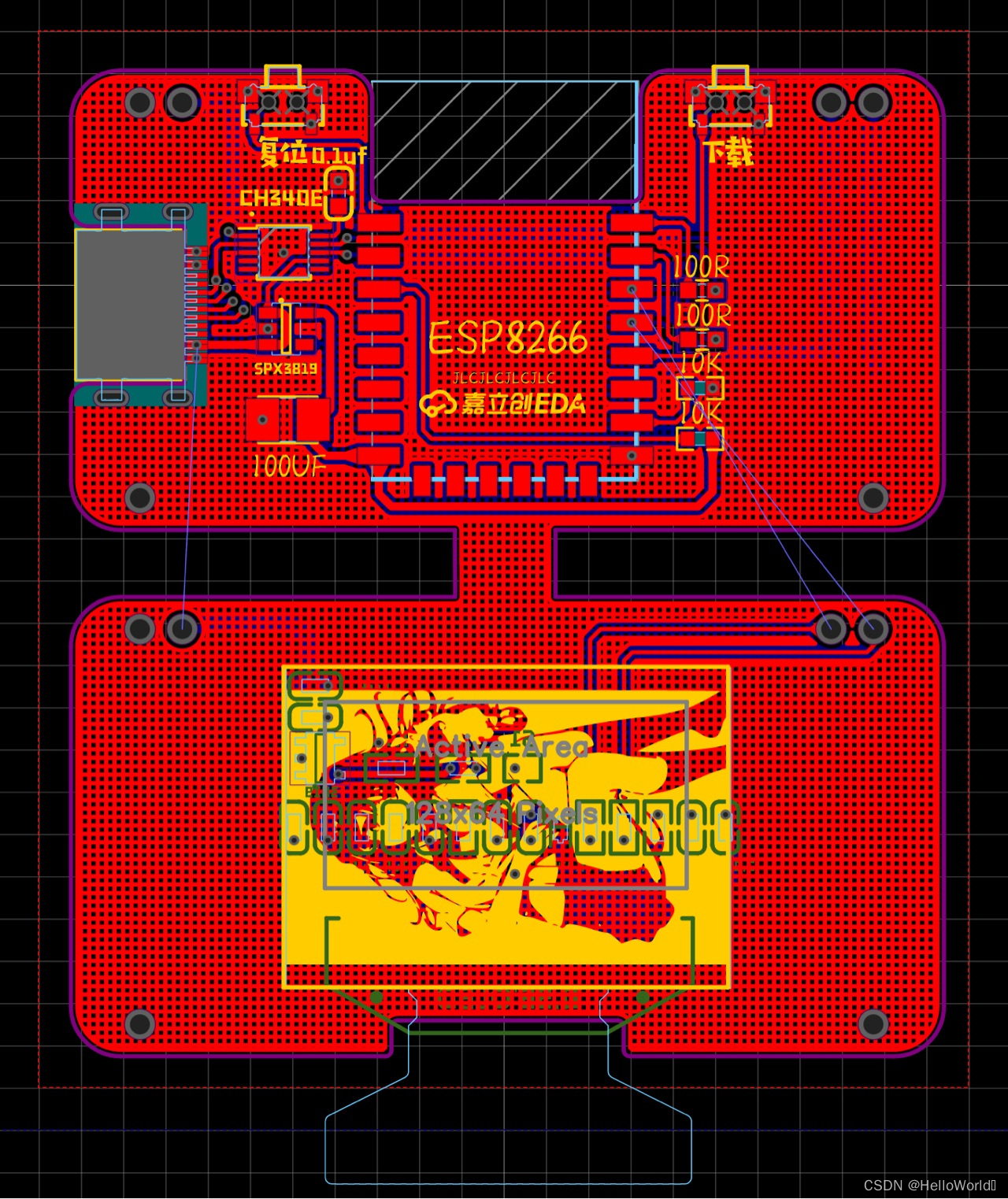

2.原理图和PCB


3.工程链接
链接: 0.96_OLED时钟.
